随着 AI 算力芯片、第三代射频器件持续向高功率、高热流密度方向迭代，半导体散热行业的竞争逻辑发生了本质转变。当前高端器件的主要失效原因，在很多场景下并非基础散热材料导热能力不足，而是层间界面热阻偏高、高低温循环工况下界面结构稳定性较差。氮化铝（AlN）作为高导热陶瓷材料的代表，其界面微观结构的纯度与精细化管控能力，已成为影响高功率半导体性能与服役寿命的关键因素。

功率器件封装散热路径与热阻分布示意图（来源：网络）

一、学术突破：离子注入诱导成核技术

2025年12月，西安电子科技大学团队在《自然・通讯》和《科学进展》上发表研究成果。针对高功率器件外延界面缺陷多、热阻偏高的行业痛点，团队研发出离子注入诱导成核技术，精准调控氮化铝薄膜实现规整层状生长，有效解决了传统工艺岛状杂乱生长带来的缺陷堆积问题。实测结果表明，该工艺可将器件界面热阻压缩至传统结构的三分之一。这一突破让氮化铝从单一的辅助粘接材料，升级为可适配多类半导体材料的通用集成界面平台，也印证了行业趋势：半导体功率性能的提升，不再依靠基板参数堆叠，高纯度、低缺陷的氮化铝界面层成为核心支撑。氮化铝兼具高导热、高绝缘特性，热膨胀系数与碳化硅高度匹配，与氮化镓较为接近，在异质外延、器件精密封装中是不可或缺的界面功能材料。

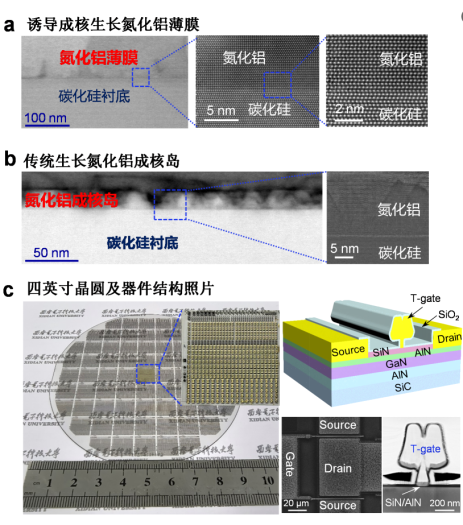

离子注入诱导成核技术对比示意图（来源：西安电子科技大学）

二、氧杂质管控：决定薄膜界面可靠性的核心变量

界面性能的优劣，根源在于氮化铝薄膜自身的晶体质量与杂质控制。氮化铝单晶的理论热导率可达320 W/(m・K)，是理想的散热材料，但实际外延生长的薄膜性能受限于晶体缺陷和杂质含量。薄膜中的氧杂质是制约导热性能、影响界面稳定性的核心因素。氮化铝化学活性较高，在外延生长过程中容易引入氧原子。氧原子进入晶格后会形成铝空位，引发晶格畸变、加剧声子散射，从而降低薄膜本征导热性能。

氧杂质对半导体器件的影响贯穿器件服役全过程。晶格中的固溶氧会永久性破坏晶格结构；薄膜中残留的氧在器件高温运行时会形成缺陷复合体，加剧界面热阻。在高频次冷热交替的工作环境中，这些缺陷逐步积累，造成界面热阻持续上升。器件长期运行后，易出现功率衰减、可靠性下降等问题。因此，低氧、高结晶质量的氮化铝薄膜制备，已成为高功率器件性能突破的关键技术方向。

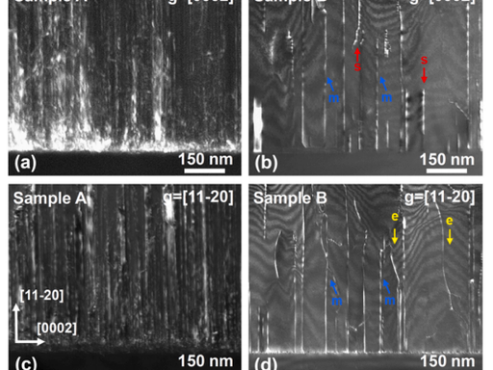

AlN薄膜微观TEM图

三、总结与展望

目前国内在氮化铝薄膜领域已积累扎实的理论与实验研究基础，借助离子注入等新型生长技术，能够制备出低热阻、结构规整的实验级薄膜界面。但现阶段该类先进界面制备技术尚未走向成熟工业化，受限于制备成本偏高、批量制备良率偏低、工艺适配性不足等问题，高性能氮化铝薄膜还无法大规模应用于高端半导体器件中。

也正因高端薄膜界面量产技术尚未突破，国产相关散热方案在车规级芯片、高端算力芯片、高频射频等高附加值领域落地难度较大，应用渗透率始终难以提升。核心短板集中在薄膜界面长期冷热循环工况下的结构稳定性不足。

未来行业发展重心，应持续聚焦氮化铝薄膜生长工艺迭代优化，不断完善高纯度生长环境搭建、高纯气源提纯等关键环节，严控氧等有害杂质侵入晶格。业内需重点攻克薄膜批量制备一致性、界面结合强度、长期服役稳定性等核心难题，持续降低制备成本，加快实验室技术成果产业化落地，让高性能氮化铝薄膜真正实现商用普及，助力国产高功率半导体产业突破内层散热瓶颈。
