半导体制造中，搬运机械手臂直接接触晶圆的末端执行器，需同时满足高洁净度、高真空、耐强腐蚀和抗静电等苛刻要求。为此，机械手臂表面通常涂覆超薄聚四氟乙烯（PTFE，俗称特氟龙）涂层，其性能直接影响晶圆搬运的洁净度与制程良率。

PTFE长期使用温度范围为-200℃至260℃，短时可耐受300℃（不超过30分钟）。该材料耐多种强腐蚀化学品，摩擦系数低（0.04-0.1），不易粘附异物，电绝缘性能优异。PTFE分子中碳-氟键键能约485 kJ/mol，表面能极低，化学惰性强，这些特性使其能够适配半导体制造的极端工况。

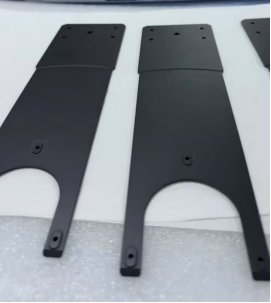

半导体晶圆搬运机械手臂末端执行器（晶圆叉）实拍图（陕西普为电子科技）

一、粉体指标

PTFE粉体的粒径与纯度是决定涂层质量的基础。粉体粒径需控制在微米级窄分布区间，常用规格为10–30μm。粒径偏粗，烧结后涂层易出现孔隙、橘皮或厚度不均；粒径过细，粉体易团聚，难以均匀分散。粒径精准管控直接决定涂层致密性、均匀度与成型品质。

同时，用于机械手臂的PTFE粉体须达到电子级标准，纯料含量不低于99.9%，金属离子杂质严格管控。经多级精细化提纯，高端PTFE微粉金属离子杂质含量可降至0.1ppm以下，从源头杜绝离子析出污染，满足2nm、3nm先进制程的超高洁净要求。

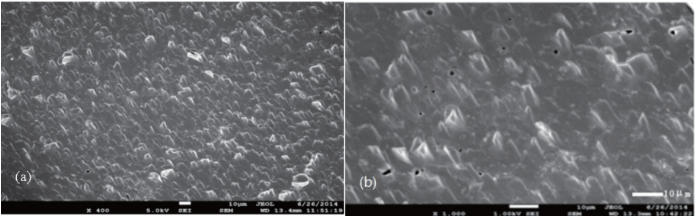

PTFE涂层表面形态SEM图：（a）400×，（b）1000×

二、成型工艺

半导体机械手臂外形复杂，曲面与异形结构并存，对涂层均匀性、致密性及洁净度要求极高。目前PTFE涂层制备分为液体喷涂与静电粉末喷涂两大工艺路线。液体喷涂以溶剂为分散载体，适合结构精细的小型零部件，但涂层内部易残留溶剂，在真空高温环境下持续释气，无法满足超高洁净制程需求。静电粉末喷涂全程无溶剂、无有机残留，对复杂异形工件包覆覆盖能力更强，是高端半导体晶圆搬运机械手臂PTFE涂层的主流优选工艺。

静电粉末喷涂原理：喷枪高压电极使PTFE粉体带负电，接地的机械手臂工件形成正极电场，带电粉体均匀吸附于工件表面，拐角、凹槽等难喷涂区域均可实现完整覆盖。粉体吸附后送入高温烧结炉固化，烧结温度控制在370–400℃（可依据粉体型号调整）；PTFE颗粒熔融、流动并重结晶，形成连续致密、无孔隙的功能性薄膜。烧结后经真空高温烘烤，去除微量残留小分子，涂层达到超低真空出气标准，适配半导体高真空制程。该工艺对粉体粒径分布和纯度有严格要求，与前面所述指标直接关联。

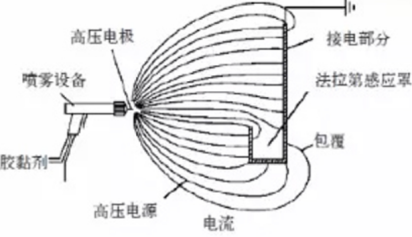

静电喷涂工作原理图（来源：国家材料腐蚀与防护科学数据中心）

三、粉体改性

为适配复杂工况，行业普遍在PTFE粉体中复配功能性填料实现改性。纯PTFE体积电阻率约为10¹⁸ Ω·cm；添加导电炭黑等填料后，可在涂层内部构建导电通路，将体积电阻率调控至10⁴–10⁸ Ω·cm防静电区间，赋予涂层稳定防静电能力。黑色防静电改性PTFE涂层已成为高端晶圆搬运设备的标配防护涂层。此类改性在粉体原料端完成，不影响后续喷涂及烧结工艺。

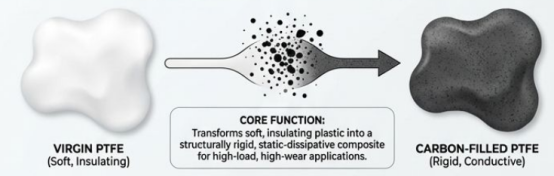

碳填充PTFE改性原理示意图（来源：Kintek）

为适配复杂工况，行业普遍在PTFE粉体中复配功能性填料实现改性。纯PTFE体积电阻率约为10¹⁸ Ω·cm；添加导电炭黑等填料后，可在涂层内部构建导电通路，将体积电阻率调控至10⁴–10⁸ Ω·cm防静电区间，赋予涂层稳定防静电能力。黑色防静电改性PTFE涂层已成为高端晶圆搬运设备的标配防护涂层。此类改性在粉体原料端完成，不影响后续喷涂及烧结工艺。

四、总结

在高纯PTFE机械手臂涂层领域，日美企业长期占据主导地位，但国内企业的追赶步伐正在加快。山东美氟科技、上海华谊三爱富、浙江科赛等企业已在高端PTFE材料的研发与产业化方面取得突破，部分产品成功进入国际头部半导体企业的供应链。

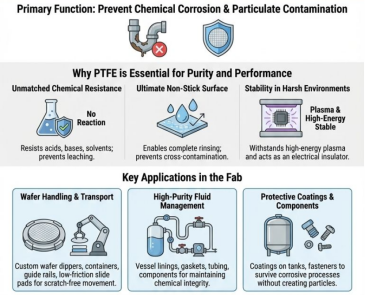

PTFE在半导体行业中的核心功能及应用（来源：Kintek）

与此同时，全球PFAS环保法规的持续收紧为行业带来挑战。2026年3月，欧洲化学品管理局正式通过PFAS限制提案，但对半导体制造等关键领域给予了临时豁免，为无氟、环保型氟粉体的技术革新和行业转型预留了宝贵的缓冲期。

总体来看，在先进制程迭代与环保法规收紧的双重驱动下，PTFE机械手臂涂层技术仍需依靠粉体工程与喷涂工艺的持续创新，不断适配半导体精密制造的发展趋势。

粉体圈Iris
