粉末涂料凭借零VOC、原料利用率近100%的突出优势，广泛应用于家电、汽车、重工防腐等领域。但固化后涂层交联结构稳定，一旦产生微裂纹、细微划痕等隐形损伤便无法自主修复，设备运维阶段只能整体打磨重涂。对于风电叶片、油气管道、桥梁等大型户外设施而言，频繁重涂不仅大幅增加运维成本，还存在一定安全隐患。

生物基自修复材料正向着防护涂层、智能材料等多元化应用方向拓展，行业呈现绿色化、多场景的发展趋势。自修复涂层可通过内部高分子结构重构实现微裂纹自主愈合，将自修复功能与零VOC粉末涂料相结合，有望解决传统粉末涂料无法自主修复的痛点，有效延长涂层服役寿命，这已成为工业涂装实现绿色与智能双升级的关键路径。与此同时，2026年4月中国涂料工业协会发布的《中国涂料行业“十四五”发展回顾及“十五五”发展指南》（草案），已将自修复涂料列入涂层新材料八大重点发展方向之一，为行业技术研发与产业化布局明确了政策导向。

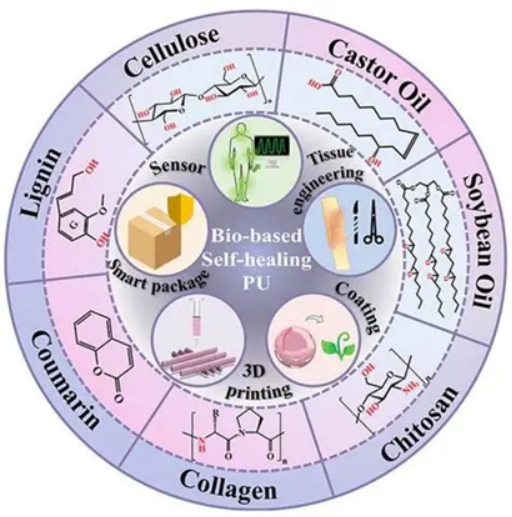

生物基自修复材料的原料来源与潜在应用场景

一、作用机制

目前自修复涂层的作用机制主要分为外在型与内在型。

外在型以微胶囊、微血管体系为代表，通过微胶囊包覆修复剂，涂层破损后胶囊破裂释放修复介质填补裂纹，修复速度较快，早期工业化相对成熟。但该路线与粉末涂料工艺兼容性差，粉体高温熔融、高剪切粉碎易导致微胶囊失效，修复不可逆，且原料多依赖石油基。

内在型以动态共价键体系为主，通过树脂分子结构设计引入可逆动态共价键，受热触发后分子链段发生重组，进而实现涂层损伤自愈。该路线无需外加修复剂与微胶囊，粉体加工过程稳定性好，且支持多次循环修复，天然适配粉末涂料熔融、制粉、喷涂、固化全工艺流程，是当前自修复粉末涂料的主流研发方向。

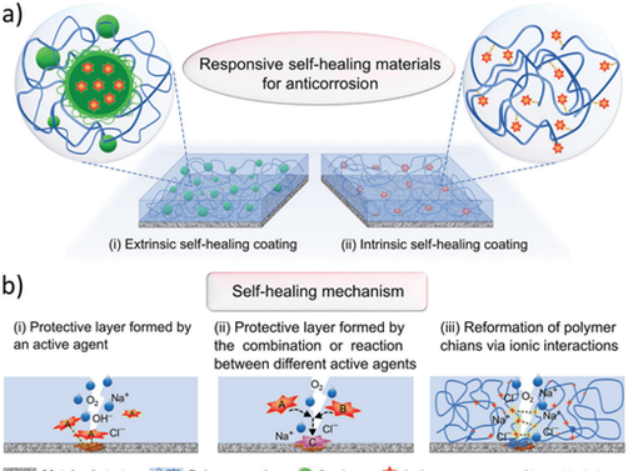

自修复涂层作用机制示意图

二、国内工业进展

国内的内在型自修复粉末涂料整体仍处在技术储备与工业验证阶段。擎天材料联合中国电研布局全生物基自修复聚酯树脂，采用多种生物基原料替代传统石油基单体，并搭配缓蚀修复体系，相关产品已在行业专业展会公开亮相。神剑股份则聚焦树脂分子改性，在聚酯主链中引入可逆二硫键，依靠二次加热即可触发涂层自愈，适配常规粉末涂装工况。此外，福建万安实业、老虎表面技术新材料等行业头部企业也已布局相关自修复粉末涂层专利。整体来看，国内已初步完成粉末涂料上游树脂环节的技术布局，但在产品服役稳定性、原料成本控制、技术路线统一度方面仍有不足，产业化与规模化应用仍处于探索培育阶段，需对标国际先进水平持续突破。

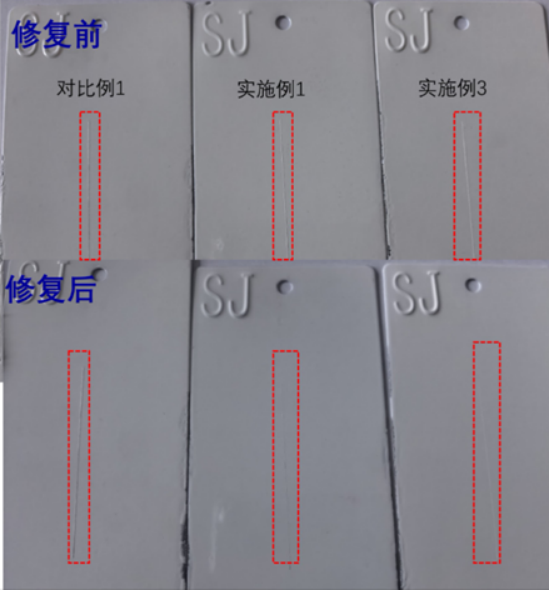

自修复聚酯树脂粉末涂层的划痕修复前后对比图（来源：神剑股份）

三、前沿突破与应用挑战

在产业布局之外，学术界围绕生物基自修复涂层材料形成了多条创新研究路径。受海参、贻贝、蜱虫等生物天然自愈机制启发，科研人员开发出动态相互作用的室温自修复涂层体系。

仿珍珠母层级结构生物基复合涂层设计及自修复机理

此外，Diels-Alder热可逆体系、二硫键交换体系、分子内无催化体系等围绕分子结构设计的技术路线也各具特色。2026年，华盛顿州立大学团队报道的无催化生物基粉末涂层技术，是该领域近期的典型突破。该体系选用琥珀酸、异山梨醇等可再生生物基单体，生物碳含量可达86.7%，在200℃条件下加热10分钟划痕修复率达85.7%，与现有粉末涂料生产工艺高度兼容。

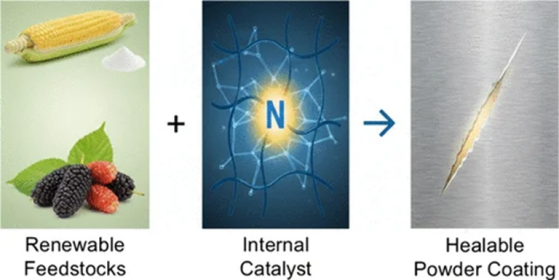

无催化高生物基自修复粉末涂料分子设计与修复机理

尽管学术研究已取得多项性能突破，但从实验室技术迈向工业化应用，仍面临原料成本偏高、长期服役可靠性不足、多场景工艺适配难、工程放大稳定性差等系统性瓶颈。当前行业虽研究热度高、论文成果丰富，但规模化工业落地案例较少，技术从实验室走向工程实用仍需持续攻关。

总结与展望

自修复粉末涂料是工业涂装向绿色化、智能化升级的重要方向。在政策引导、技术突破与市场需求的共同驱动下，随着生物基原料降本、耐候改性及配方工艺持续优化，该类涂料有望在高端家电、汽车涂装、工业防腐等领域率先商业化落地，推动国内粉末涂料产业向低碳化、智能化、长效防护方向高质量升级。

粉体圈Iris
