随着锂离子电池在电动汽车、储能系统及消费电子领域的广泛应用，对电池能量密度的要求持续提升。高镍三元材料（如NCM811、NCA）因其较高的比容量，成为当前正极材料体系的主要发展方向。然而，由于和半径相近，在合成或循环过程中，存在突出的阳离子混排问题，导致和过渡金属离子在层状结构中无序排列，阻碍传输的同时，在长期循环过程中还可能会导致正极材料结构坍塌，甚至促使结构向尖晶石或岩盐相不可逆转变。此外，高活性的与电解质接触时，易发生氧化还原反应，导致过渡金属（Ni、Co、Mn等）从晶格中溶出，最终降低电池的倍率性能和循环寿命。因此，通过表面包覆技术构建稳定的正极-电解质界面层，成为提升高能量密度正极材料性能的重要路径。而在众多包覆材料中，氧化铝（Al₂O₃）被广泛采用。

为什么选择氧化铝？

氧化铝（Al₂O₃）作为一种惰性金属氧化物，凭借出色的化学稳定性和电化学惰性，成为高镍正极包覆领域的“明星材料”。而当它涂覆于正极表面时，其作用远不止一层简单的“物理保护屏障”，而是形成了多维度的作用机制：

1、物理屏障

Al₂O₃镀层中铝离子只有一种稳定+3价态，很难被其他物质氧化或者还原，所以其不参加电化学反应，利用其物理隔离高镍材料表面与电解液，可直接减少活性物质与电解液的接触面积，抑制不必要的表面副反应，阻止正极材料中过渡金属的溶出。

2、HF（氟化氢）清除剂

六氟磷酸锂（LiPF₆）是当前应用最广泛的电解液，具有离子电导率高、电化学稳定性优异、电化学窗口宽扥优势，但其对水分及其敏感，遇痕量水即会分解生成PF₅，而PF₅进一步又与残留水分反应生成具有强腐蚀性的HF，腐蚀正极材料表面，破坏正极材料的结构，使其电化学性能降低。而Al₂O₃是一种良好的HF清除剂，可通过与HF反应，降低电池内HF的浓度，抑制HF对正极材料的侵蚀。

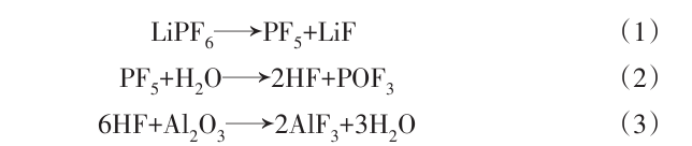

氧化铝在电池中的反应机制

2、机械支撑

在过渡金属离子（如Mn³⁺、Cu²⁺等）构成的正极材料中，当这些离子的d轨道电子排布处于简并态且填充不对称时，体系会因电子分布的不稳定性发生晶格畸变或导致相结构不稳定，最终产生体积变化，甚至造成结构坍塌，阻碍锂离子的扩散，Al₂O₃涂层提供额外的机械支撑，减少因体积变化产生的微裂纹，防止二次颗粒开裂，延长电池循环寿命。

3、稳定正极表面氧原子

在高充电态下，正极材料表面的晶格氧易失去电子，从而释放氧气，导致电解液氧化，Al₂O₃包覆层，不仅可以抑制带电正极材料分解释放的氧气与电解液直接接触，更可通过界面键合作用形成Al-O键，显著延缓了晶格氧的释放，提升了材料的热稳定性和安全性。

4、提高锂离子扩散速率

虽然纯Al₂O₃的离子电导率较低，但在包覆后的热处理过程中，界面处的Al元素会部分扩散进入材料晶格，或与残碱反应生成快离子导体（如LiAlO₂），保证的快速输运。

5、生成电解质添加剂(LiPO₂F₂)

在正极材料表面包覆的氧化铝，可以与电解液中的锂盐（LiPF₆）反应，生成二氟磷酸锂(LiPO₂F₂),该物质可作为电解质添加剂，明显提升锂离子电池的循环稳定性、倍率性能和寿命。

如何包覆改性？

氧化铝包覆的效果高度依赖于包覆层的厚度、均匀性、晶态以及界面结合方式。比如包覆层过薄难以形成完整保护，无法有效抑制副反应；过厚则会增加界面阻抗，阻碍锂离子传输，导致倍率性能和容量下降。目前，工业界与学术界主要采用以下几种方法进行包覆：

1、浸渍法

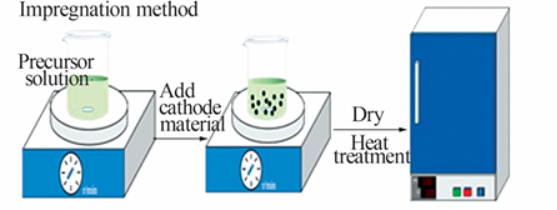

浸渍法工艺简单，原料易得，是将含铝前驱体（如铝盐、铝醇盐等）溶解在溶剂中形成溶胶或溶液，再将正极材料加入其中混合均匀，在一定温度下干燥除去溶剂，最后通过热处理使前驱体转化为氧化铝包覆层。但存在干燥和热处理能耗较高问题，以及产生有害气体的风险，且高温处理可能导致铝扩散到正极材料内部，影响性能。

2、沉淀法

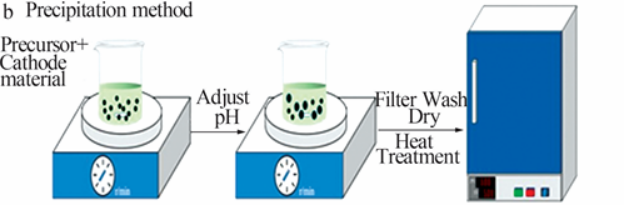

沉淀法也是一种操作相对简单，成本较低的电极包覆技术，其关键是通过调节铝盐溶液的PH、温度和浓度在正极材料表面生成一层Al₂O₃沉淀，最后经过过滤、洗涤、干燥、煅烧系列环节完成包覆。不过，这种方式采用高温退火可能会使得Al向正极材料中扩散，减弱氧化铝涂层对正极材料的保护作用，甚至导致锂离子电池循环性能下降。

3、干法包覆工艺

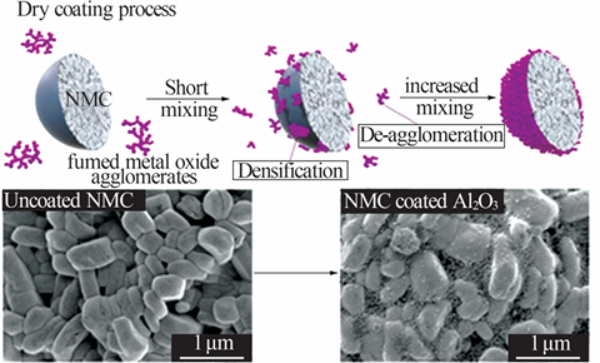

干法包覆操作简单且无需热处理，其关键在于将分散性良好的纳米级氧化铝粉体与正极材料直接混合，通过机械搅拌、球磨等方式，使氧化铝包覆于正极材料表面形成包覆层。尽管该方法无法实现完全包覆，包覆层也较为粗糙，但仍能有效抑制电解液与正极材料之间的副反应。

4、溅射法

溅射法是一种物理气相沉积技术，利用高能粒子（如氩离子）轰击铝靶材，使靶材表面的铝原子被撞击出来，以气相形式沉积到高镍正极材料表面，形成纳米级厚度、均匀致密且与基体结合力强的氧化铝薄膜。

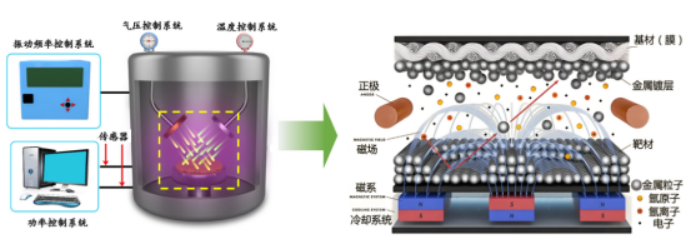

磁控溅射改性包覆原理（来源：网络）

该方法通常在真空腔室中进行，通过控制溅射功率、时间、气氛（如引入氧气）等参数，可实现对包覆层厚度和致密度的精确调控，属于干法工艺，避免了湿化学法中溶剂对高镍材料表面残碱的诱发问题。尤其适合处理对水分敏感的高镍材料，能够在无水无氧环境下完成包覆，但由于设备投资较高，单次处理量相对有限，目前多用于实验室研究及小批量高附加值电池的制备。

5、原子层沉积技术

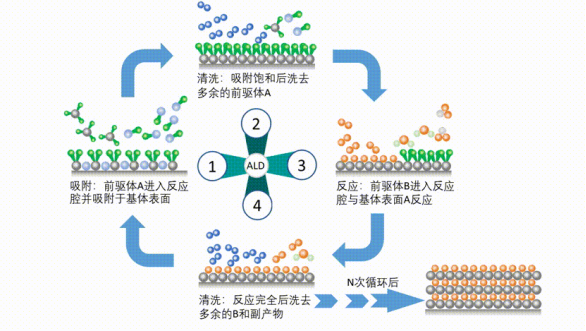

原子层沉积是一种基于自限制性表面化学反应的气相沉积技术。该技术通过将气态前驱体（如三甲基铝）与氧化剂（如水蒸气或臭氧）交替脉冲通入反应腔室，使前驱体在材料表面发生化学吸附并反应，而每次交替前通入惰性气体清扫残留气体，保证每个脉冲周期仅沉积一个原子层厚度的Al₂O₃薄膜，最终通过控制循环次数，即可实现对包覆层厚度在亚纳米级别的精确调控。

这种方式能够在高镍材料二次颗粒的凹凸表面及内部孔隙中实现均匀覆盖，几乎无针孔缺陷。此外，ALD工艺温度较低，避免了高温对高镍材料结构的影响。不过，与溅射法一样，ALD设备成本高昂，单批次处理量小，同时还存在前驱体价格较贵，沉积速率慢，限制了其在动力电池大规模生产中的直接应用。目前主要用于高端研发、小批量特种电池以及对包覆质量要求极高的场景。

小结

氧化铝包覆技术通过物理隔离、机械支撑、抑制副反应等方式为高镍锂电正极材料构筑了一道坚固的“护城河”。尽管目前工艺上仍在均匀性、成本与规模化之间寻求最佳平衡点，但随着电动汽车对续航里程和安全性能要求的日益严苛，氧化铝包覆已成为高镍正极材料从实验室走向大规模商业化应用的“标准配置”。

参考文献：

1、徐前进,徐金钢,田朋,等.氧化铝包覆锂离子电池正极材料的研究进展[J].无机盐工业.

2、徐金钢.纳米氧化铝改性锂电正极材料的研究[D].大连理工大学.

粉体圈Corange整理
