全球“双碳”战略与环保法规的持续收紧，正深刻改变着涂料工业的格局。粉末涂料凭借近乎零VOC排放、涂料利用率高达95%以上、无溶剂、无废水等绿色优势，已广泛应用于建筑、化工、电子、交通、新能源等多个领域，成为替代传统溶剂型涂料的核心选择之一。
氟碳粉末涂料作为其中的高端品类，兼具超长耐候、强耐腐、自清洁、耐高温等核心特性，可在极端户外、强腐蚀工况下实现长效防护，更是普通粉末涂料难以替代的 “防护王牌”。以下，本文将系统梳理PVDF、ETFE、ECTFE、FEVE 及混合型热固性氟碳粉末涂料的特性，并开展多维度对比，为选材应用提供参考。
来源：苏州青田
为什么氟碳有机粉末涂料被称为涂料之王？
氟碳有机粉末涂料之所以能在众多涂层材料中脱颖而出，根源并不在于氟元素本身，而在于氟原子与碳原子结合后形成的独特分子结构与化学键特性。
（1）C-F键的超高键能：在常见的化学键中，C-F键的键能高达485 kJ/mol，远高于C-C键（347 kJ/mol），而通常300～400 nm紫外光能量约300～400 kJ/mol。这意味着，在受热及紫外线照射，甚至化学侵蚀下，C-F键仍难以断裂，可表现出极佳的抗老化性和化学惰性
（2）致密的屏蔽层：氟原子的电负性极高（4.0），可紧密排列在碳碳主链周围，形成一层致密的立体屏蔽层，而水分子、氧气、氯离子、酸根离子等腐蚀性物质的分子直径大多大于氟原子之间的间隙，难以穿透氟碳层到达基材表面。
（3）极低的表面能：氟碳涂层表面因密集排列着-CF₃、-CF₂-等基团，其表面能可低至18～25 mN/m。水滴极易在其表面滚落，并顺势带走灰尘；同时，油性污物也难以附着，即使附着也可轻松擦拭去除。
需要注意的是，氟含量并非越高，涂层性能就能越好，在实际氟碳粉末涂料中，需要平衡氟含量、成膜性、附着力、交联密度、柔韧性等多重性能，以适应在不同场景的应用。目前，市场上有PVDF、FEVE、混合型等不同氟含量的产品共存，它们根据树脂类型和成膜机理的不同可分为热塑性（熔融物理成膜）和热固性（化学交联成膜）两大阵营。
1、热塑性氟碳粉末涂料
热塑性氟碳粉末在涂装时仅发生熔融流平，冷却后形成涂层，不涉及交联反应。其优点是分子量高、化学稳定性极佳，但通常需要高温烧结，对颜料润湿性差，光泽偏低。

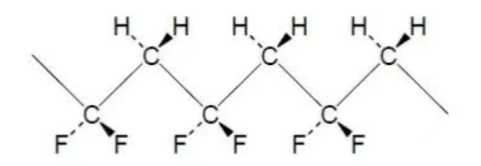

PVDF的结构式为-(CH₂-CF₂)ₙ-，氟含量高达59.3%。纯PVDF结晶度高，具有超强的耐候性，能够耐受酸雨、盐雾及工业大气，主要适用于铝板、铝合金、不锈钢等基材。但需要注意的是，其在强碱环境中可能发生溶胀、软化甚至部分溶解，导致涂层性能下降。此外，纯PVDF对颜料润湿性差，且附着力不足，因此通常需要与丙烯酸树脂按一定比例物理共混，以改善颜料接受性和基材附着力，所得涂层光泽通常为低光至哑光。
在施工方面，由于PVDF粉体熔融流平性较差，易产生橘皮缺陷，传统上多以液体涂料形式应用。近年来，通过助剂改性与粒径控制，PVDF粉末涂料已实现商业化，但仍需使用专用底漆（通常为环氧或聚酰胺）来保证层间附着力，固化温度控制在230～250℃。
ETFE的分子结构是由乙烯和四氟乙烯单体通过聚合反应形成的线性高分子链-(CH₂-CH₂)-(CF₂-CF₂)-，氟含量约60%，该结构在保持氟碳材料高耐候、耐化学性的基础上，通过引入乙烯链段打破了四氟乙烯的规整结晶，一方面能显著提升了柔韧性，断裂伸长率可达200%～400%，可承受反复弯折而不开裂。另一方面则能够实现90%以上的高透光率，可形成透明或浅色涂层，也可添加颜料制成半透色，兼顾良好的视觉效果与功能性。
比如，在建筑领域，国家游泳中心“水立方”、北京大兴国际机场的“钢铁凤凰”穹顶均采用了ETFE涂层。不仅视觉效果突出，且具备优异的自清洁能力，经雨水冲刷即可洁净如新，即使多年户外使用，外观仍与初装时几乎无差异。此外，ETFE还广泛应用于温室大棚、太阳能电池涂层、面板及半导体排气风管、化工防腐设备及管路等领域。
不过，由于ETFE喷涂后通常需要经300～320℃高温烧结成膜，能耗大，对基材耐热要求高（需不锈钢或特种铝合金），且成本很高。
（3）乙烯-三氟氯乙烯共聚物（ECTFE）

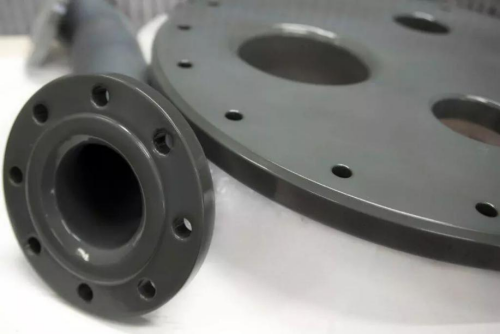

ECTFE是由乙烯（CH₂=CH₂）和三氟氯乙烯（CF₂=CFCl）以1:1的摩尔比交替共聚形成的线性聚合物-(CH₂-CH₂)-(CFCl-CF₂)-，氟含量约30%～40%。相比ETFE，其进一步引入了氯原子，耐发烟硫酸、98%浓硫酸、浓硝酸、浓氢氧化钠溶液以及各种有机溶剂的能力更加突出，在pH 1-14的极端化学环境中保持稳定，适用于化工、半导体、医药等对腐蚀防护要求极高的领域。同时，其喷涂表面特别光滑，减少涂层中出现针孔的可能性，可抑制固体颗粒和金属盐的堆积，具有优异的不粘性和自清洁性。不过，ECTFE涂料生产厂家少，价格偏高，且涂装工艺要求严格，需要无尘环境和精密温控，限制了其进一步的发展。、
2、热固性氟碳粉末涂料
热固性氟碳涂料是在分子链上引入可交联的官能团（羟基、羧基、环氧基等），与固化剂在加热条件下发生化学交联，形成三维网状结构，具有固化温度较低、可制成高光鲜艳色、附着力好等优点，典型产品为 氟烯烃-乙烯基醚/酯共聚物（FEVE）。
（1）氟烯烃-乙烯基醚/酯共聚物（FEVE）

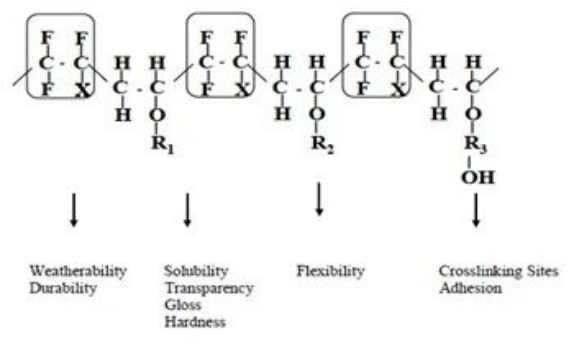

FEVE是用氟烯烃（如三氟氯乙烯、四氟丙烯）与乙烯基醚（或乙烯基酯）交替共聚形成，并侧链引入羟基（-OH）或羧基（-COOH），其氟含量一般30%～40%，低于PVDF，但足以提供优异的户外耐候性。
作为热固性粉末涂料，FEVE的一大特点在于可采用封闭异氰酸酯或甘脲作为固化剂实现中低温交联固化（180～200℃），且可以像普通聚酯粉末一样，通过添加颜料、填料、助剂，制成高光（>80%）、高鲜映性、丰富多彩的涂层。同时，其对铝、钢、镀锌板等附着力良好，无需底漆即可实现喷涂。
不过，FEVE树脂的生产具有相当高的技术难度，即使在欧美市场，也仅有两三家大型涂料生产商能够供应。目前，日本旭硝子株式会社、大金株式会社以及新西兰ORICA公司等，已相继成功研发并实现工业化生产基于FEVE的热固性粉末涂料。
小结

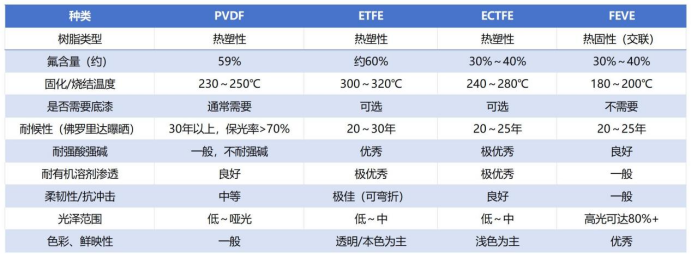

氟碳有机粉末涂料凭借C-F键的超高键能、氟原子的空间屏蔽效应和极低的表面能，已成为实现超长寿命户外防腐与装饰的首选技术路线。其中，PVDF、ETFE、ECTFE、FEVE等品类由于分子结构差异的差异，在热塑/热固、氟含量、固化温度、耐候性、耐化学腐蚀性上表现出了不同的特点，需结合工况环境、外观要求、施工条件与成本预算综合选型，最大化发挥氟碳粉末涂料的长效防护价值。展望未来，在绿色制造与高质量发展的双重驱动下，氟碳有机粉末涂料的技术创新与工程应用必将迎来更广阔的空间。
粉体圈Corange整理
粉体圈首页
