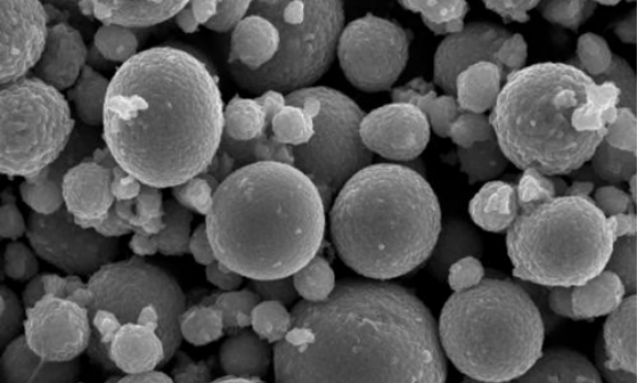

纳米粉体，通常指粒径在1-100纳米之间的超细颗粒，陶瓷领域应用中，部分场景下1-500nm的超细颗粒也可归为纳米粉体范畴。因其独特的体积效应和表面效应，已成为推动先进陶瓷材料发展的核心驱动力。将其引入陶瓷基体，不仅是对传统陶瓷工艺的升级，更是一场从微观结构到宏观性能的深刻变革。

一、纳米粉体对陶瓷性能的提升

1.力学性能的显著增强

传统陶瓷的主要缺点是脆性大。纳米第二相的引入，可通过裂纹偏转、钉扎、桥接等核心增韧机制优化陶瓷韧性，同时在基体中产生微弱残余应力辅助增韧；当纳米颗粒与基体结合紧密、粒径分布均匀时，可使陶瓷的断裂模式从低能耗的沿晶断裂向高能耗的穿晶断裂转变，从而在保持高硬度的同时，大幅提升材料的断裂韧性和抗弯强度。例如，在氧化铝（Al₂O₃）基体中添加适量纳米碳化硅（SiC）颗粒，可使其抗弯强度提升30%-80%，断裂韧性显著改善。

2.烧结性能的改善与晶粒细化

纳米粉体具有极高的比表面积和表面活性，为烧结过程提供了巨大的扩散驱动力。这意味着可以在更低的温度下、更短的时间内实现陶瓷的致密化烧结。低温烧结不仅能节约能源，更重要的是能有效抑制晶粒在高温下的异常长大，从而获得晶粒细小、均匀的高致密细晶陶瓷，这是实现材料高性能和高可靠性的关键。

3.微观结构的均匀化

通过将纳米粉体与微米粉体进行级配，可以实现粉料堆积密度的最大化。在烧结过程中，均匀分布的纳米颗粒能够均匀钉扎晶界，防止个别晶粒优先长大，从而获得更加均匀的微观组织，提升材料性能的一致性和可靠性。

4.功能特性的飞跃

纳米粉体是实现陶瓷功能器件微型化、高性能化的基石。例如，在多层陶瓷电容器（MLCC） 中，钛酸钡（BaTiO₃）粉体的粒径从亚微米级降至20-50纳米，结合精密流延成型工艺，才使得介质层厚度能减薄至1微米以下，从而在有限体积内堆叠800层乃至上千层，满足5G通信和新能源汽车对电容元件大容量、小尺寸的严苛要求。

二、在结构陶瓷与电子陶瓷中的应用

基于上述性能优势，纳米粉体在两大核心陶瓷领域扮演着不可替代的角色。

1.在结构陶瓷中的应用

氧化锆陶瓷：因其相变增韧特性而著称。纳米级氧化锆粉体可制备出半透明性或高强度牙科修复体（全瓷牙）、陶瓷轴承和氧传感器；光纤连接器插芯则多采用亚微米级氧化锆粉体制备，兼顾精度与致密度。

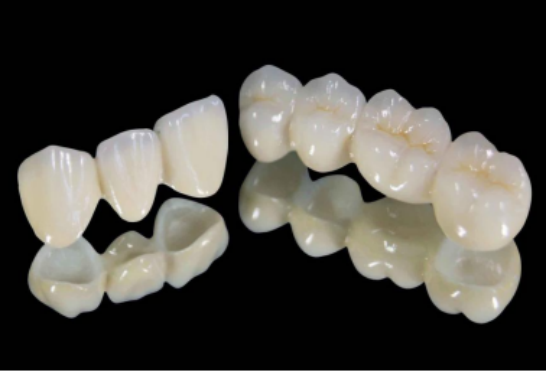

氧化锆烤瓷冠

碳化硅与氮化硅陶瓷：作为典型的高温结构材料，纳米SiC或Si₃N₄粉体的应用有助于获得更致密的晶界相，提升其在高温下的强度和抗蠕变性；其高温抗氧化性可通过表面涂层进一步优化，广泛应用于机械密封环、切削刀具、燃气轮机高温部件等。

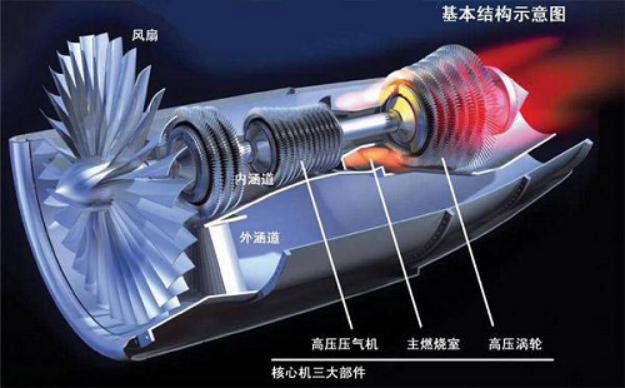

飞机涡轮发动机

2.在电子陶瓷中的应用

多层陶瓷电容器（MLCC）：纳米BaTiO₃粉体的质量直接决定了MLCC的层数与电容量，是电子信息产业的“粮食”。

微波介质陶瓷：用于制造5G基站、卫星通信中的谐振器、滤波器。纳米粉体有助于实现低损耗、温度稳定性好的高频介质材料，信号传输更高效。

压电陶瓷与透明陶瓷：纳米粉体可提升压电陶瓷的机电耦合系数。而对于透明陶瓷（如激光器用钇铝石榴石YAG透明陶瓷），消除内部残余气孔是获得高透光性的前提，而高纯度、分散性好的亚微米级YAG粉体是实现全致密化烧结的关键前提。

三、成型与烧结工艺要点

1.成型工艺要点

高固含量浆料制备：纳米粉体比表面积大，在制备浆料时极易吸附大量液体，导致固含量低、粘度高，不利于后续成型。因此，必须通过合适的分散剂和pH值调控，制备出流动性好、固含量高的稳定浆料。

缺陷控制：在注射成型、流延成型或凝胶注模成型过程中，纳米粉体对内部缺陷（如团聚体、气孔）极为敏感。任何微小的硬团聚都可能成为烧结后陶瓷材料的断裂源，因此对成型坯体的均匀性要求极高。

2.烧结工艺要点

低温烧结与快速烧结技术：为充分利用纳米粉体活性并抑制晶粒生长，需采用特殊的烧结技术。如热压烧结（HP）、热等静压烧结（HIP）、放电等离子烧结（SPS）和微波烧结等。其中，放电等离子烧结（SPS）利用脉冲电流在粉体颗粒间产生焦耳热，同时施加外加压力，可在几分钟到几十分钟内完成致密化，是制备纳米块体陶瓷的有力工具。

气氛控制：特别是对于非氧化物陶瓷，SiC陶瓷需在惰性气体（Ar）保护下烧结，Si₃N₄陶瓷需在氮气（N₂）或惰性气体保护下烧结（氮气可防止Si₃N₄分解），均需避免高温氧化。

四、分散难题与解决方案

1.核心难题

软团聚：由范德华力和静电引力引起，可通过机械搅拌或超声处理暂时打开。

硬团聚：初始由氢键、范德华力长期作用形成，后续经干燥、焙烧后可能形成化学键合或烧结颈，一旦产生，在后续工艺中极难消除，会直接成为陶瓷基体中的缺陷。

2.主流解决方案

物理分散：利用高能球磨、超声波处理等机械外力打散团聚，但易在停止外力后重新团聚。

化学分散：

（1）调节pH值：利用粉体表面Zeta电位，使颗粒间产生强静电斥力，达到稳定悬浮。

（2）添加分散剂：使用聚电解质（如聚丙烯酸铵PAA-NH₄）、表面活性剂等，通过静电斥力与空间位阻效应共同作用，阻止颗粒相互靠近。

粉体表面改性：通过硅烷偶联剂等对纳米粉体进行表面接枝包覆，从根本上降低其表面能，变亲水性为疏水性或引入特定官能团，提高其在有机溶剂或陶瓷浆料中的相容性。

五、未来发展趋势

1.高性能化与复合化

开发核壳结构复合纳米粉体（如Al₂O₃@ZrO₂），实现多组分在颗粒尺度上的协同复合，探索其在陶瓷增韧中的应用潜力。

2.面向增材制造（3D打印）

开发专门适配于光固化、直写成型（DIW） 等3D打印工艺的高固相含量、低粘度、高光敏性的纳米陶瓷浆料，实现复杂结构陶瓷部件的近净尺寸成型。

3.绿色制备工艺

探索更低能耗、更环保的纳米粉体合成与改性技术，减少有机溶剂的使用，推动陶瓷产业的可持续发展。

4.多尺度模拟与人工智能辅助设计

结合分子动力学模拟、有限元分析和机器学习，从原子尺度预测纳米粉体分散行为、烧结动力学和界面效应，加速高性能纳米陶瓷新体系的研发进程。

六、总结

纳米粉体不仅是陶瓷材料高性能化的关键添加剂，更是连接微观设计与宏观应用的桥梁。随着粉体制备、分散及成型烧结技术的持续突破，纳米陶瓷必将在电子信息、生物医疗、航空航天、新能源等前沿领域展现出更加广阔的应用前景。
