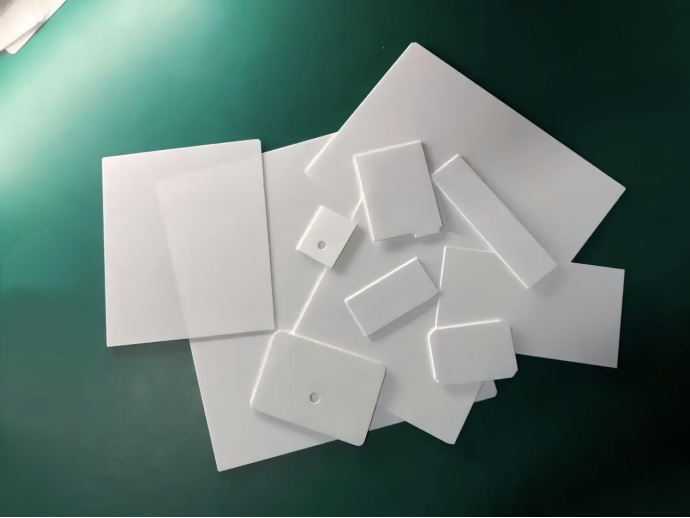

在电子封装领域，氧化铝陶瓷基板凭借良好的绝缘性、导热性和机械强度，成为厚膜电路、薄膜电路及高精密电子器件的基础材料。随着电子器件向小型化、高功率和高频化方向发展，对氧化铝基板的性能要求日益提升，细晶化与致密化成为提升氧化铝基板性能的两大核心工艺路径。理解二者的内涵、区别与联系，对于优化制备工艺、获得高性能基板具有重要意义。
细晶化的内涵与意义
细晶化，就是减小陶瓷材料中晶粒的尺寸。晶粒越细，材料的强度、硬度、韧性往往越高。这背后的原理是Hall-Petch关系：材料的强度与晶粒尺寸的平方根成反比。晶界越多，阻碍裂纹扩展的能力越强。
对于氧化铝基板而言，细晶化的意义体现在多个方面：
提高机械强度：当通过优化工艺将氧化铝基板的平均晶粒尺寸控制在1.1μm左右时，其抗弯强度可达到(440±25)MPa，显著增强基板的抗破坏能力；
改善表面光洁度：晶粒细小，抛光后表面粗糙度（Ra）可达到纳米级，这对于厚膜电路、薄膜电路的附着力至关重要，尤其在高频、高精密电路应用中更为关键；
降低介电损耗：细晶结构通常意味着更少的晶界缺陷，有利于降低高频信号在传输过程中的衰减。
细晶化与致密化的区别与联系
1、区别

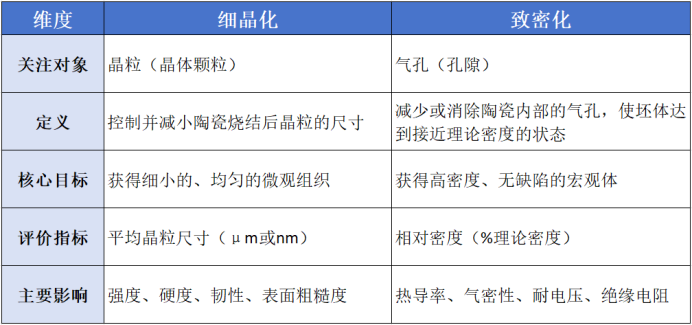

两者的核心区别在于研究对象和作用层面不同。细晶化是微观结构的优化，目的是让晶粒变细、变均匀，从而提升力学性能和表面质量；致密化是物理状态的完善，目的是消除陶瓷内部气孔，从而提升热学、电学性能和可靠性。
2、联系
在陶瓷烧结（将粉体加热成致密体的过程）过程中，细晶化和致密化是同时发生又相互竞争的两个过程。
理想情况：在完全致密化之前，晶粒不发生长大，形成“细晶+全致密”的结构；
现实矛盾：高温烧结虽有助于致密，却容易导致晶粒粗化；而低温烧结虽能抑制晶粒长大，又可能留下气孔，影响导热和绝缘性能。
如何协调“细晶与致密”？
现代先进陶瓷工艺正在通过多种技术手段，逐步打破这种“细晶与致密难以兼得”的困境。
1、优化粉体原料
氧化铝粉体的颗粒大小和粒度分布是影响氧化铝陶瓷显微结构的首要因素。采用颗粒细小、粒度分布窄的亚微米或纳米氧化铝粉体，能显著降低烧结活化能，使材料在较低温度下实现致密化，从而在晶粒尚未长大时完成致密。
此外，添加复合矿化剂或活性晶种，通过对氧化铝前驱体的球磨，在前驱体中引入α氧化铝籽晶，或者加入TiO2、MgO、NH4NO3等矿化剂，也能有效降低相变温度，获得粒径细小、无硬团聚的粉体。不过这类工艺相对复杂，成本较高。

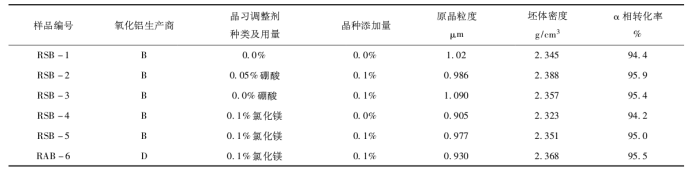

晶习调整剂及晶种对煅烧氧化铝性能的影响（来源：文献2）
2、添加烧结助剂
采用纳米级的烧结助剂或者采用新型的烧结助剂也是降低烧结温度和控制氧化铝晶粒尺寸的主要途径。在氧化铝中添加微量氧化镁（MgO）、氧化钇（Y2O3）等烧结助剂，利用“钉扎效应”使其钉在晶界上，在促进致密化的同时抑制晶粒长大。
3、高压成型
陶瓷素坯在高压下成型也被用来在较低温度下制备致密细晶陶瓷。高压能使氧化铝颗粒迅速靠拢，塑性滑移加快，晶粒间小气孔消除，扩散加强，促进致密化。在5GPa压力下，氧化铝陶瓷素坯的相对密度显著增加，在较低温度（1000℃）下烧结即可得到晶粒尺寸只有0.22μm的氧化铝陶瓷，仅稍大于原始粉体的晶粒尺寸，且晶粒大小均匀，样品的维氏硬度达到1835。

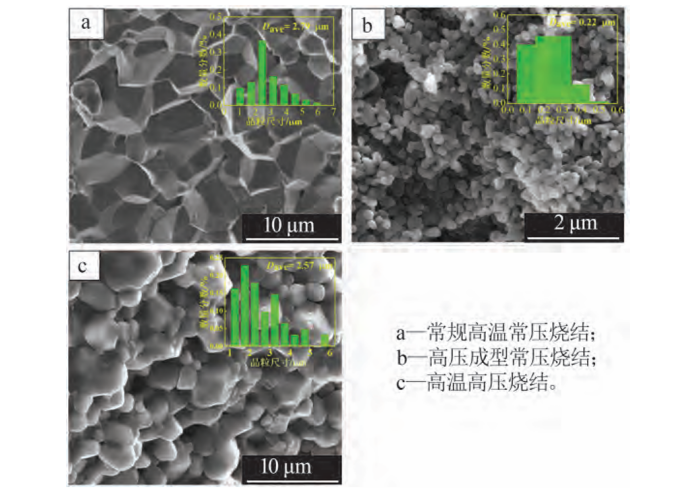

不同烧结方法得到的Al2O3陶瓷的断面形貌图和晶粒尺寸分布（来源：文献3）
4、先进烧结技术
多种新型烧结技术被开发出来，包括两步法无压烧结、放电等离子烧结、闪烧、动态烧结锻造技术和振荡压力烧结等。这些烧结技术无需加入烧结助剂，在保证氧化铝陶瓷性能的前提下，均能得到致密且晶粒细小的纯氧化铝陶瓷。
烧结温度、保温时间和升温速率是影响氧化铝陶瓷基板的致密度、晶粒尺寸及均匀性的三个关键因素。研究表明，当烧结温度为1530和1550℃、保温时间为60min、升温速率为2℃/min时，平均晶粒尺寸约1.1μm，晶粒尺寸分布均匀，基片的密度分别为95%、98%；保温时间过长或升温过慢，都会导致晶粒长大、分布不均。

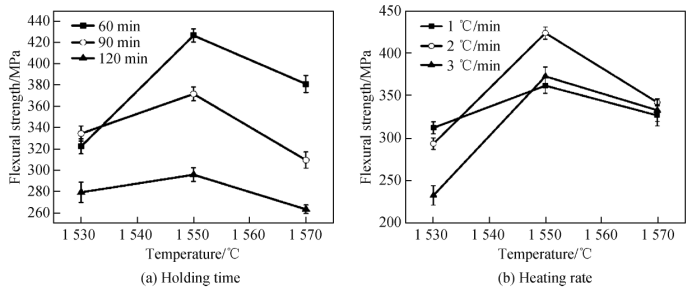

烧结温度、保温时间和升温速率对陶瓷基板抗弯强度的影响（来源：文献1）
小结
高性能的氧化铝基板，必须是“细晶化”与“致密化”的统一体。因此，其工艺核心就是通过成分设计与工艺控制，在完全致密化的前提下实现晶粒的微细化。从原料选择、烧结助剂添加到烧结工艺优化，每一个环节都需要精确控制。随着新型烧结技术的不断发展和高压成型工艺的深入研究，氧化铝陶瓷基板的性能有望进一步提升，将为高精密电子器件、高频通信和功率电子等领域的应用提供更优质的基础材料支撑。
参考文献：
[1]邓佳威，熊新锐，徐协文，等.细晶氧化铝陶瓷基板的流延成型和显微结构控制研究[J].硅酸盐通报.
[2]王建立，宋为聪，侯焕焕，等.晶习调整剂及晶种对细晶煅烧氧化铝性能的影响[J].轻金属.
[3]李磊，李岳磊，常皓.致密细晶氧化铝陶瓷的烧结机理研究[J].无机盐工业.
