在材料的世界里，形态决定命运。球形化粉体，是指颗粒形貌被加工成接近完美球体的粉末材料。与传统破碎法生产的、带有尖锐棱角和不规则形状的“碎屑状”粉体不同，球形粉体的表面光滑圆润，粒径分布均匀。

这种看似简单的几何形状改变，实则是一场深刻的物理性质变革。球形化不仅消除了颗粒表面的缺陷，还赋予了粉体类似液体的流动特性，使其成为连接基础材料与高端制造的关键桥梁，被誉为“工业黄金”。

一、什么是球形化粉体？

球形化粉体就是将不规则颗粒加工成接近完美球形的高端粉体材料。通过等离子、喷雾热解、造粒烧结等工艺处理后，粉体的流动性、填充性、分散性都会大幅提升，从而满足高端制造的严苛要求。

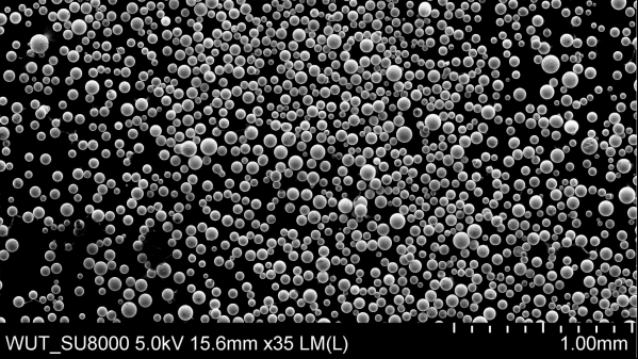

球形粉体微观形貌

二、核心制备技术

将坚硬的固体材料加工成微米甚至纳米级别的完美球体，需要借助极端的物理条件或精妙的化学过程。目前工业界主流的球形化技术主要有以下三种，它们各具特色，适用于不同的材料体系。

1. 等离子体球化法

利用极端高温进行“重塑”的物理方法。通过射频或直流等离子体炬产生温度高达10000℃以上的高温射流，将非球形的原料粉末瞬间加热至熔融状态。在表面张力的作用下，液滴会自发收缩成表面积最小的形态——球形。随后，熔融球滴在极短时间内被惰性气体冷却固化，最终获得高纯度、高球形度的粉末。该技术特别适合处理钨、钼、钽等高熔点金属及难熔陶瓷。

2. 喷雾热解法

“从无到有”的化学合成法，首先将金属盐或前驱体溶液混合均匀，然后通过超声或高压将其雾化成微小的液滴。这些液滴在高温反应器中经历溶剂蒸发、溶质浓缩、热解沉淀等一系列复杂的物理化学变化，最终直接转化为固态的球形颗粒。这种方法更像是“制造”粉体，而非“改造”粉体，能够精确控制颗粒的化学计量比和微观结构，非常适合制备多组分复合氧化物粉体。

3. 造粒烧结法

经典的“积少成多”工艺，主要用于制备球形陶瓷粉体。首先将纳米级或微米级的原始陶瓷粉末与有机粘结剂混合，通过喷雾干燥或滚动造粒的方式形成具有一定强度的球形“生坯”。

随后，将这些生坯在高温炉中进行烧结。在高温下，颗粒间发生物质迁移，孔隙被排除，最终形成致密或具有特定孔隙结构的球形陶瓷颗粒。这种方法工艺成熟、成本较低，适合大规模工业化生产。

三、性能优势：为何偏爱“圆润”？

球形粉体之所以在高端制造领域备受青睐，源于其几何形态带来的三大核心性能优势。

1. 流动性优势

不规则颗粒之间的摩擦是滑动摩擦与滚动摩擦的混合，阻力巨大。而球形颗粒之间的接触本质上是点接触滚动，摩擦系数极低。这种优异的流动性使得粉体在输送、充填、压模等过程中能够像水一样顺畅，极大提高自动化生产效率和产品一致性。

2. 填充率优势

在堆积学中，球形颗粒能够实现最紧密的堆积。相比不规则颗粒留下的大量空隙，球形粉体可以显著提高松装密度。高填充率意味着同等体积下可容纳更多材料，直接转化为最终制品更高的致密度、机械强度和热导率。

3. 分散性优势

不规则颗粒由于形状各异，极易发生物理团聚和静电吸附。球形颗粒表面光滑，极大减少了颗粒间的相互作用力。这使它们在液体介质或基体材料中能够更均匀地分散，避免局部富集或空洞产生，保证复合材料性能的均一性。

四、应用领域：高端制造的基石

1.导热材料领域

随着电子器件向小型化、高功率发展，散热成为行业瓶颈。球形氧化铝、球形氮化硼等导热粉体，凭借高填充率和低界面热阻，被大量用于导热硅脂、导热垫片和环氧塑封料。它们在基体中构建高效三维导热网络，迅速导出芯片热量，保障电子设备稳定运行。

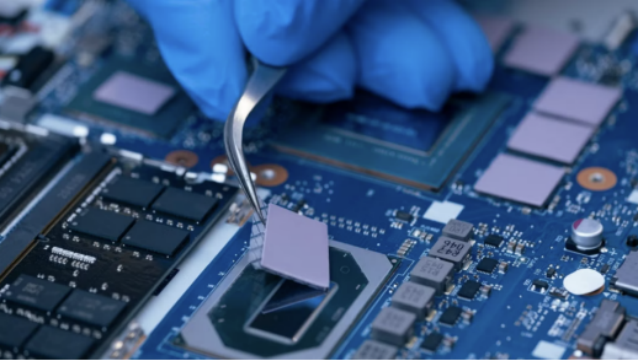

导热硅脂/垫片在主板上的应用

2.3D 打印领域

金属 3D 打印对粉末的要求近乎苛刻，球形钛合金、铝合金、镍基高温合金粉末是核心耗材。只有球形粉末才能保证铺粉平整均匀，确保激光/电子束精确熔化，制造出致密度高、表面光洁、性能优异的复杂构件，如航空发动机叶片、医疗植入物等。

3.电子材料领域

集成电路封装中，环氧塑封料填充的球形硅微粉是关键改性材料，能有效降低热膨胀系数，防止芯片在温度循环中受损，同时提升强度与导热率。球形钼粉、钨粉等也用于高端电容器、靶材和电子浆料，满足微电子工业对纯度与性能的严苛要求。

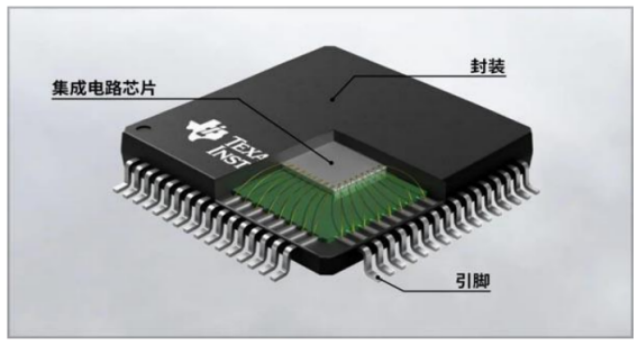

芯片外层包覆保护材料一般为环氧塑封料

五、小结

从粗糙棱角到光滑球体，球形粉体完成了一场价值跃升的“变形计”。优异的流动性、高填充率、良好分散性，让它成为高端制造不可或缺的“工业黄金”。未来，随着新能源、电子信息、增材制造、先进陶瓷不断发展，球形粉体必将成为粉体行业升级的重要方向。
