多孔氧化铝陶瓷这么多工艺路线，哪种更适合做真空吸盘？

发布时间 | 2026-03-27 14:34 分类 | 粉体应用技术点击量 | 5

磨料干燥碳化硅氮化硅氧化硅氧化铝

导读：本文围绕多孔氧化铝陶瓷真空吸盘，对比造孔剂法、凝胶注模法、3D 打印法及冷冻干燥法等制备工艺，结合相关专利分析各技术路线的孔隙结构、强度与适配性，为真空吸盘选材及工艺优化提供参考。

多孔陶瓷真空吸盘，也称为多孔陶瓷卡盘，主要由微孔陶瓷层和支撑框架组成，是一种利用微米级或亚微米级互连孔道实现均匀负压吸附的真空夹持装置，在众多陶瓷材料中，氧化铝陶瓷因其具有化学稳定性好、耐腐蚀性强、耐高温、机械强度高、耐磨性能优良以及尺寸稳定性好，高性价比等优点，成为制备多孔陶瓷真空吸盘最常用的材料之一。

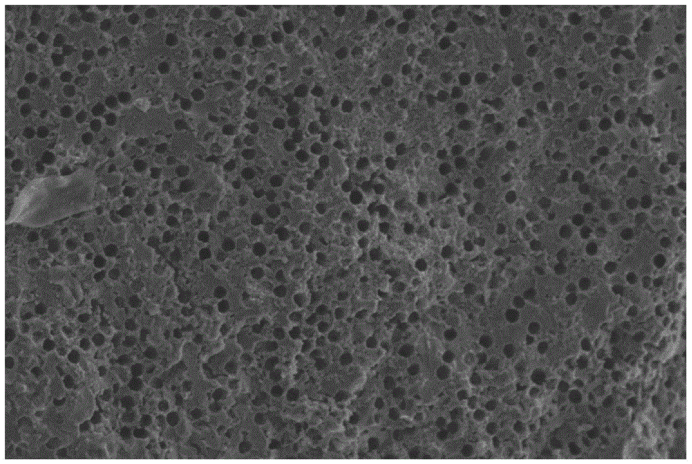

多孔陶瓷真空吸盘

与传统开槽式或穿孔式吸盘相比，多孔陶瓷真空吸盘能够在整个吸附表面形成更加均匀的负压分布，从而避免因局部吸附过强而导致的应力集中和表面凹陷现象，显著减小薄片因“吸入沟槽”而产生的变形及局部损伤。这一特点使其在硅片、玻璃片等薄而扁平工件的精密加工过程中具有明显优势，尤其适用于对平整度、受力均匀性和加工稳定性要求较高的应用场景。

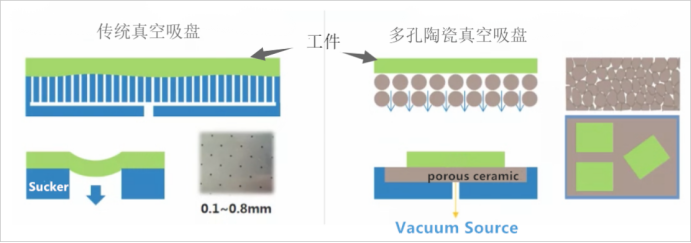

传统吸盘与多孔陶瓷吸盘对比

陶瓷真空吸盘通过真空负压实现对工件的吸附与夹持，因此材料的透气性能对吸盘的工作效果具有决定性影响，而贯通孔结构则是材料实现稳定透气的基础。与此同时，真空吸盘在实际应用中不仅要求材料具有良好的透气性，还要求其兼具较高的机械强度、优良的耐磨性、良好的尺寸稳定性和较高的表面加工精度。此外，在部分应用场景中，材料还应具有适当的静电耗散能力，以有效抑制静电积累，降低静电放电对工件表面质量、加工精度及器件性能的不良影响。

通孔透气陶瓷的制备方法多种多样，有挤出成型、冷冻干燥法、有机泡沫浸渍法、颗粒堆积法、添加造孔剂法、凝胶注模法、3D打印等等。哪些更适合应用于真空吸盘呢？

1、造孔剂法

把氧化铝粉体与有机或无机造孔剂混合成型，烧成时造孔剂分解或烧失，留下孔隙。常用造孔剂有：淀粉、纤维素、石焦油、蔗糖、PS微球、有机纤维、PMMA微球、碳粉、石蜡等。

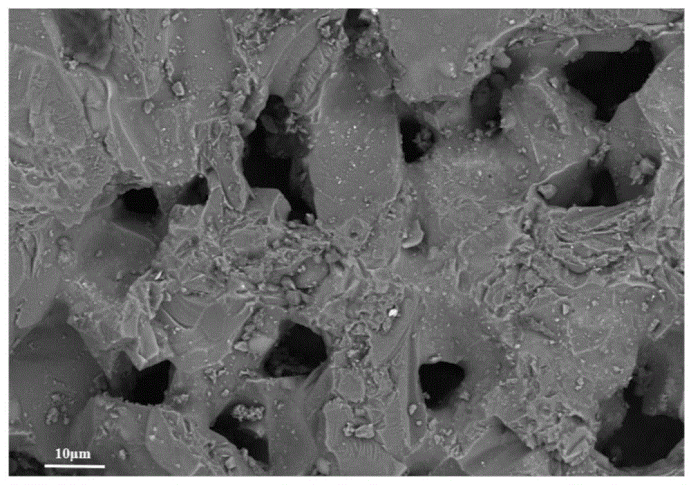

微孔陶瓷自然断面的SEM图^[1]

在专利CN202310540862中[1]，发明人以氧化铝为基体、引入氮化硅或碳化硅并在富氧气氛下烧结，利用硅化物氧化分解实现原位造孔，同时借助生成的二氧化硅增强孔壁和烧结颈强度，从而在孔隙率不低于40%的条件下将吸盘平整度提高至4.5μm甚至3μm。

2、凝胶注模法

凝胶注模法是一种重要的多孔陶瓷成型技术，由美国橡树岭国家实验室于20世纪90年代提出[48]。该方法是将有机单体、交联剂、催化剂和引发剂等加入陶瓷浆料中，通过原位聚合反应形成三维高分子网络，从而将浆料中的陶瓷颗粒固定，制得近净尺寸陶瓷坯体。根据所用溶剂类型的不同，凝胶注模法可分为水基凝胶注模和非水基凝胶注模两类。

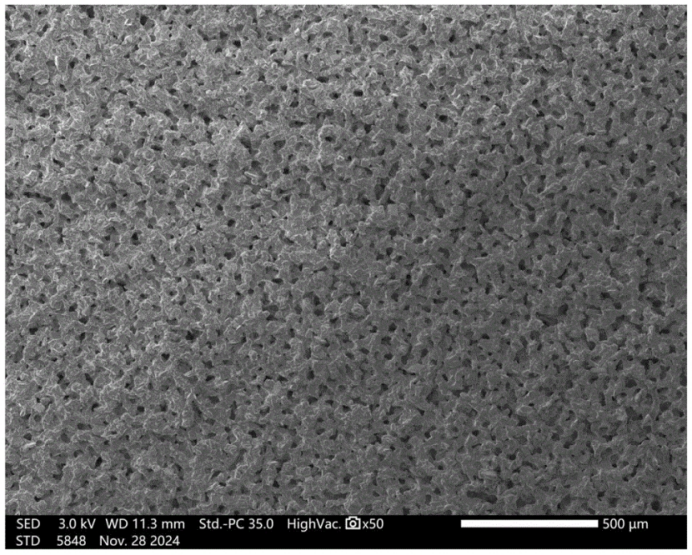

黑色多孔氧化铝陶瓷的SEM电镜形貌图

黑色多孔氧化铝陶瓷的SEM电镜形貌图[2]

专利CN202411933485提出了一种用于真空吸盘的黑色氧化铝多孔陶瓷制备方法，采用水系凝胶注模结合造孔剂法，以白刚玉粗粉构建骨架，并通过Fe2O3–Cr2O3–Co2O3–NiO复合着色体系实现内外一致的黑色。该法在保证显气孔率和开口孔连通性的同时，提高了材料的弯曲强度，并赋予其良好的遮光性能，适合用于高精度、光敏半导体部件的真空搬运。

3、3D打印法

3D打印对多孔陶瓷制备的意义，主要体现在由“被动成孔”转向“主动设计孔结构”。3D打印可通过数字化建模和逐层堆积成形，直接调控孔隙的形貌、尺寸、分布及连通方式，从而实现对多孔陶瓷宏观结构与微观孔道的协同设计。

在专利CN202411202266中，研究者采用FDM（熔融沉积成型）3D打印结合共烧集成工艺制备多孔氧化铝陶瓷吸盘。该方法首先将含氧化铝粉末、烧结助剂和碳纤维的复合喂料进行逐层同向打印，使碳纤维沿打印路径定向排列；随后沿垂直于打印路径方向切割成片，经脱脂和烧结后形成取向一致的长柱状贯通孔结构。进一步地，将多孔陶瓷层与高纯氧化铝基体通过干压、等静压及共烧实现一体化结合。结果表明，该方法制备的吸盘在气孔率约38%～40%的条件下，仍具有较高气通量和较高界面结合强度。

氧化铝真空陶瓷吸盘的制备过程中3D打印的打印路径图
