随着集成电路向高集成度、高性能方向发展，芯片功能越来越复杂，电子封装也朝着小型化、薄型化、轻量化、高可靠性和低成本方向持续演进。作为电子封装中的关键材料，导电浆料不仅需要实现可靠的电连接，还需要兼顾机械连接和散热等功能，对材料的导电性、导热性以及连接可靠性提出了更高要求。

在此背景下，以纳米铜粉为导电相的铜浆受到关注。铜本身具有良好的导电、导热性能，且成本低于贵金属银，但铜粉尤其是纳米铜粉也面临容易氧化、团聚等问题。因此，从纳米铜粉的导电机理，到浆料组分设计，再到最终烧结工艺，都需要进行系统调控。

等离子体法所得纳米铜粉扫描电镜图

一、纳米铜粉如何实现导电？

纳米铜浆在烧结过程中，随着有机溶剂挥发以及有机组分分解，不同铜颗粒逐渐相互接触并形成连接，最终构建起连续的导电网络。在芯片贴装中，铜浆还可以承担散热和固定作用，通过与散热片结合，将芯片产生的热量快速传导至周围环境，同时保证芯片与基板之间的机械连接。

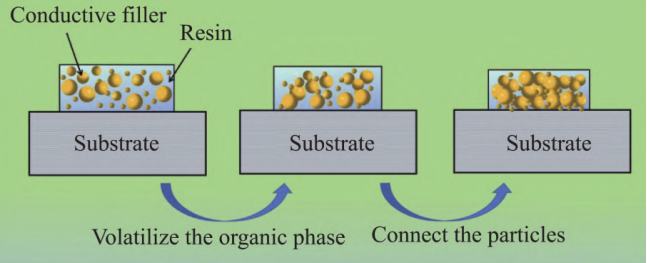

浆料固化示意图

从微观机制来看，纳米铜浆的导电主要可以通过导电通道和隧道效应进行解释。

导电通道理论，也称渗流理论认为，当导电相含量达到一定临界值后，烧结过程中黏结剂逐渐挥发，铜颗粒之间形成连续的接触网络，电子便可以沿着这些导电通道传输。因此，导电相比例需要达到一定水平。但导电相过多同样可能带来问题，例如颗粒表面的胶膜结构变得松散，容易解离脱落，反而影响最终导电性能。

隧道效应则可以解释低导电颗粒浓度下仍存在微弱电流的现象。当铜颗粒表面存在氧化膜时，电子需要跨越势垒才能实现传输，此时隧道效应发挥作用。不过，与直接形成连续导电通道相比，这种方式的导电能力相对有限，也进一步说明了控制铜粉氧化状态的重要性。

二、粒径是否越小越好？

纳米铜粉最大的优势之一来自小尺寸效应。烧结过程由体系吉布斯自由能降低所驱动，颗粒尺寸越小，表面能越高，烧结驱动力也越大。但对于铜而言，粒径减小也意味着更大的比表面积和更高的表面活性，使其更容易发生氧化。因此，纳米铜粉实际上面临着一个典型矛盾：粒径越小，越有利于低温烧结，但同时也越容易氧化和团聚。

一种解决思路是将不同尺度的铜颗粒进行复配，通过微米颗粒与纳米颗粒的协同实现性能优化。纳米颗粒可以填充微米颗粒之间的空隙，提高堆积致密度，并利用其较高的烧结活性促进颗粒连接。相关研究表明，将10 nm纳米铜颗粒与1 μm微米铜颗粒按照3∶2的质量比混合，在250 ℃氩气气氛下烧结，Cu-Cu接头剪切强度可达到45.6 MPa，孔隙率降低至2.67%。

三、溶剂与有机载体同样重要

纳米铜粉最终需要以浆料形式进入电子封装工艺，因此，粉体性能只是基础，浆料配方同样决定着最终连接效果。

其中，溶剂主要影响浆料黏度、挥发特性以及涂覆均匀性，并进一步影响烧结过程中的致密化行为。有机载体则会通过碳链长度产生空间阻力，进而影响纳米颗粒之间的接触和烧结动力学。此外，消泡剂、包覆剂和表面活性剂等助剂也会影响浆料的稳定性和后续烧结过程。尤其是包覆剂，在提高纳米铜抗氧化能力的同时，也可能增加烧结过程中有机物去除的难度。

四、烧结工艺决定最终连接性能

根据处理温度和材料体系的不同，铜浆可大致分为烧结型和固化型。

烧结型铜浆通常在300℃以上进行处理，利用纳米铜颗粒的小尺寸效应形成导电网络，可采用热烧结、光烧结、电烧结、等离子体烧结和微波烧结等方式。其中，热烧结应用较为普遍，而激光、闪光灯等光烧结技术则具有非接触、局部快速处理等特点。

固化型铜浆的处理温度通常低于300℃，一般采用有机树脂作为黏结剂，主要应用于RFID天线、柔性电子器件等领域。其导电过程主要依靠树脂收缩以及颗粒重新排列，使纳米铜颗粒逐渐接触形成导电路径。

其中，烧结气氛尤其关键。铜的化学活性高于银，纳米铜又具有较高表面能，在烧结过程中容易形成氧化物，不仅增加电阻率，还会阻碍铜原子扩散，进而提高烧结温度。因此，实际工艺通常需要采用惰性或还原性气氛。例如，在氮气中加入4%的氢气，即可获得与纯氢气烧结接近的强度效果，在降低成本的同时提高工艺安全性。

此外，氧化-还原烧结也是一种值得关注的技术路线，通过先构建Cu₂O包覆层，再在甲酸等气氛下还原，可以获得活性较高的铜颗粒并实现连接。

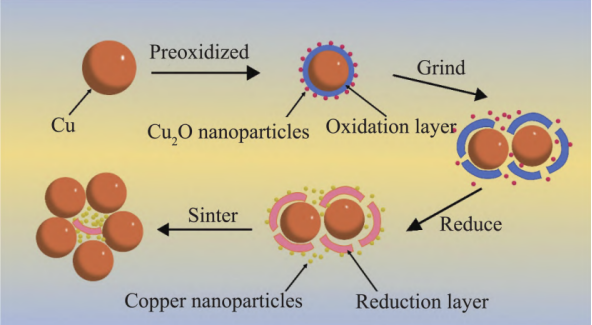

氧化-还原烧结法示意图

五、结语

总体来看，纳米铜粉在电子封装中的应用并不是单纯依靠“纳米化”就能实现性能提升，而是涉及粉体粒径与形貌、表面氧化状态、浆料组分以及烧结温度、压力、时间和气氛等多个环节的协同优化。未来，随着先进封装对低温、高可靠、高导热连接需求的不断提升，如何进一步解决纳米铜粉的氧化与团聚问题，并实现粉体、浆料和烧结工艺之间的精准匹配，将成为推动纳米铜材料规模化应用的重要方向。
