CeO₂基抛光粉之所以能在化学机械抛光（CMP）领域占据重要地位，根本原因在于其晶格中Ce³⁺/Ce⁴⁺的可逆氧化还原特性——这一特性直接决定了抛光过程中的化学活性。但纯相CeO₂在实际应用中往往达不到理想的抛光速率与表面质量平衡，因此便有了掺杂技术介入的空间。掺杂不是简单的"添加杂质"，而是通过引入异价或同价稀土离子，对CeO₂的晶体缺陷结构和颗粒生长行为进行主动设计。

氧化铈粉体

一、掺杂的底层逻辑：制造可控的氧空位

CeO₂属萤石型结构，Ce⁴⁺被O^2-以立方紧密堆积方式包围。当低价态阳离子（如La³⁺、Y³⁺、Gd³⁺等三价稀土离子）取代晶格中的Ce⁴⁺时，为维持电荷平衡，晶格会自发生成氧空位。氧空位浓度与抛光化学活性之间存在正相关关系——氧空位为晶格氧的迁移提供通道，进而促进Ce³⁺/Ce⁴⁺的循环转换，而这种循环转换正是CeO₂颗粒与工件表面发生化学键合、剥离材料的核心机制。

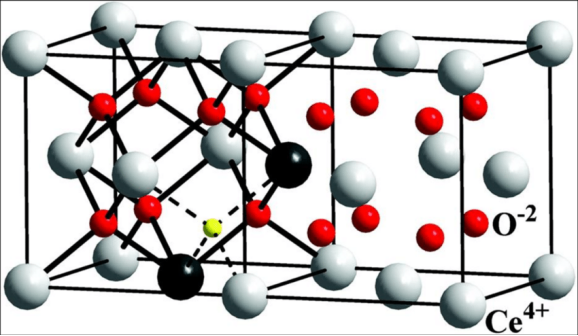

氧化铈的晶体结构

因此，多元掺杂本质上发挥的作用是：通过精确控制掺杂元素种类和浓度，把氧空位浓度调节到一个活性够强但结构仍然稳定的区间。掺杂浓度过低，达不到活性提升效果；掺杂浓度过高，则可能破坏萤石结构的稳定性，甚至导致相分离，反而降低抛光性能。

二、不同掺杂元素的作用路径

①La³⁺掺杂

La³⁺掺杂是研究最充分的体系。镧离子半径（约1.032Å）与铈离子（约0.97Å，Ce⁴⁺）较为接近，掺入后既能维持萤石结构完整性，又能有效提升氧空位浓度。多数研究表明，La掺杂量在数摩尔百分比区间时，抛光速率提升最为明显，但超过某一临界值后，速率提升会趋于饱和甚至回落。

CeO2（62-75%）+La2O3（＜25%）抛光粉（来源：华明高纳）

②Zr⁴⁺掺杂

Zr⁴⁺掺杂走的是另一条路径。锆离子与铈离子同为四价，掺杂不引入额外氧空位，其作用主要体现在抑制煅烧过程中晶粒的异常长大，帮助获得粒度分布更窄、一致性更高的颗粒。这对抛光工艺的重要性在于：粒度分布越窄，抛光过程中因大颗粒导致划伤的概率越低，这是半导体CMP场景高要求下极为关键的指标。

③其他三价稀土掺杂

Y³⁺、Gd³⁺等其他三价稀土掺杂多见于探索性研究，其逻辑与La³⁺类似（引入氧空位），但离子半径、极化能力的差异会导致氧空位形成能不同，进而影响掺杂效率和结构稳定温度区间。

此外，共掺杂（co-doping）体系，例如La-Zr、La-Y双元素同时引入，是近年来的一个研究方向。其思路是让不同掺杂元素分别承担提升活性和控制形貌两种功能。但共掺杂也带来了更复杂的工艺控制要求，如两种掺杂离子的引入顺序、比例等都会影响最终产物性能。

三、从前驱体到颗粒：工艺路线决定掺杂均匀性

掺杂效果能否真正兑现，很大程度上取决于制备工艺能否实现掺杂元素在原子尺度的均匀分布，而非简单的机械混合。

l 共沉淀法：将铈盐与掺杂元素盐溶液混合后共同沉淀，工艺相对简单、成本较低，但要严格控制沉淀速率一致性。

l 水热法：在高温高压密闭环境中促进晶体生长，可以获得结晶度更高、掺杂分布更均匀的颗粒，且对颗粒形貌（如类球形）的控制能力更强，但设备成本更高。

l 溶胶-凝胶法：通过溶胶态前驱体的凝胶化过程实现分子级混合，掺杂均匀性理论上最优，但工艺步骤较长，规模化生产的一致性控制难度较高。

四、结语

多元稀土掺杂CeO₂抛光粉的技术核心，是通过掺杂元素选择、掺杂浓度和制备工艺的组合优化，逼近活性与稳定性、化学去除与物理损伤之间的最优平衡点，这也是为什么同为CeO₂基抛光粉，不同厂家、不同工艺路线的产品在实际抛光效果上会呈现明显差异。

Corange
