生成式人工智能全域落地，带动全球算力规模指数级爆发，算力产业潜藏的电力短板，已然成为制约行业扩容的隐性枷锁。当下超大型AI智算中心负荷常年满载、能耗基数居高不下，而受制于电网接入审批、输电线路建设、区域电力配额限制，传统电网扩容速度远远跟不上AI算力扩张的节奏，AI数据中心越来越倾向于采用就地供电方案，比如，固体氧化物燃料电池（SOFC）凭借着在供电效率、部署速度、供电可靠性及低碳环保等方面展现出的显著优势，正在从“备选”变成数据中心现场主供电的标准化方案之一。

在此背景下，陶瓷电解质隔膜板作为SOFC内部能量转换的“心脏”，既是本轮SOFC算力场景商业化爆发的最大受益环节，但同时也是整条产业链最难翻越的技术高墙。本篇文章我们一起看看陶瓷电解质隔膜在这场AI浪潮下核心价值~

SOFC在AI算力场景的核心优势

区别于燃气轮机、柴油发电机、锂电储能、燃气内燃机等传统分布式电源，SOFC属于全固态电化学发电装置，主要依托燃料离子迁移完成发电，无燃烧做功、无机械转动部件，工况属性、能耗指标、运维模式适配AI数据中心全天候不间断、高稳定、高能效、低碳化用能需求，精准破解算力供电痛点。

1、能效优势：SOFC的净发电效率可达50%-60%，热电联供（CHP）效率可突破90%，能显著降低AI数据中心的PUE（电能利用效率）和单位算力的能耗成本，适合24小时稳定发电，完美匹配AI数据中心持续高负载的用电需求。

2、部署优势：SOFC采用高度模块化设计，无需配套大型电网土建工程，可随数据中心建设进度分阶段投运扩容，建设周期短，能快速解决AI数据中心“并网难、并网慢”的瓶颈。

3、供电优势：SOFC系统结构简单，维护需求低，运行稳定性高，能有效应对电网侧调度的不确定性，同时SOFC可与超电容、储能系统协同运行，对AI训练与推理过程中的瞬时负荷波动响应快，避免AI运算中断导致模型训练失败。

4、原料优势：SOFC对燃料杂质不敏感，可使用天然气、氢气、生物质气、氨气等多种燃料，能灵活适配现有天然气管网和未来氢能体系。

5、低碳优势：SOFC通过电化学方式直接发电，无传统燃烧过程，几乎不产生氮氧化物、硫氧化物和颗粒物，噪音极低，能完美契合企业减碳目标。

陶瓷电解质隔膜板在SOFC中的核心价值

SOFC电堆模组是将数十至上百片单电池串联密封堆叠集成装配而成，而其单电池结构是经典的 “三明治”：两侧多孔的阴极与阳极夹持着中间一层致密的陶瓷电解质隔膜板。而这层超薄的隔膜板承担着离子导通和物理隔离两项核心功能：

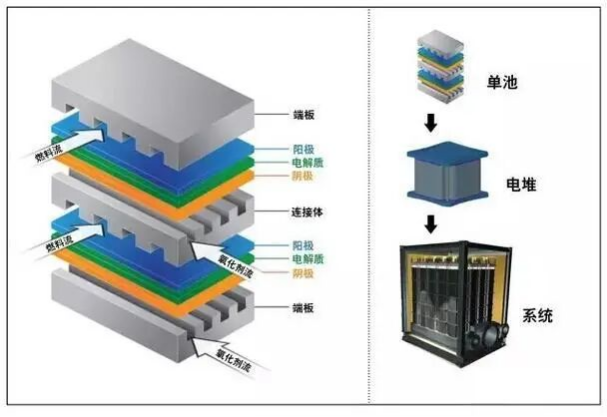

平板式SOFC单电池结构及电堆模组结构（来源：网络）

（1）离子导通：陶瓷电解质是固体离子（如O^2-）导体。在电池工作（650~950℃高温）时，阴极侧的氧气得到电子生成氧离子，氧离子通过陶瓷电解质内部的晶格空隙，从阴极侧传导至阳极侧，参与阳极的燃料电化学反应，从而完成电池内部的离子迁移，形成电流通路。

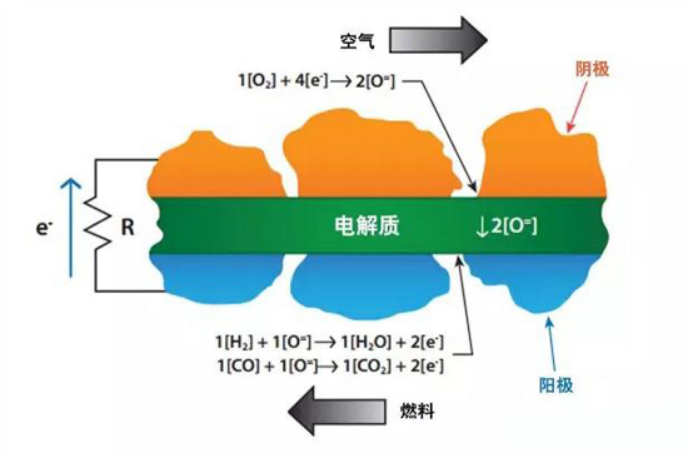

SOFC工作原理（来源：网络）

（2）隔离气体：为避免电池短路或燃烧，确保电化学反应的安全进行，陶瓷电解质必须保持高度致密，起到物理隔离的作用，将电池阳极（燃料侧，如氢气）与阴极（空气侧，如氧气）严格分隔开，防止燃料气体与空气发生直接混合。

为了满足这两项核心功能，SOFC的电解质一方面必须要求为纯离子导体（如氧离子或质子），电子电导率需极低，且在宽氧分压范围下维持稳定性，以防止电池内部短路，并保证高开路电压。另一方面则要求电解质必须致密无孔，具有优异的化学稳定性、机械性能与热学性能，以保证电池在长期运行中结构完整。目前，根据机组工作温度、离子传导机理，行业将商用及研发中隔膜材料分为高温氧离子传导型、中温氧离子传导型两大类，适配不同规模、不同能耗要求的AI数据中心，

1、高温体系材料：

高温体系的陶瓷电解质材料代表为YSZ氧化钇稳定氧化锆。作为目前全球商业化最成熟、用量最大的隔膜材料，YSZ氧化钇稳定氧化锆具有萤石结构，常通过掺杂低价氧化物（如Y₂O₃）来稳定立方相氧化锆，提高氧离子电导率，具有力学强度高、气密性优异、化学稳定性极强、耐硫化腐蚀的突出优势，适配天然气长期供气工况，常用于大型枢纽型超算中心、常年满负荷运行的GW级算力园区，但其低温下电导率下降明显，只能在800-1000℃下高温运行，机组启停能耗高、温控难度大。

2、中温体系材料

中温体系电解质隔膜板的工作温度在600-800℃，是分布式算力站点主流研发方向，目前主要有GDC铈基氧化物和LSGM镧镓基钙钛矿材料两种：

（1）GDC铈基氧化物：是在CeO₂中掺杂Gd₂O₃（GDC）来提高电导率，相比氧化锆基电解质隔膜板，其中温离子传导效率，机组可在更低温度下运行，配套温控设备成本更低，适配中小型边缘算力机房；但在低氧分压下Ce⁴⁺易被还原为Ce³⁺，产生电子电导，影响电池性能，常需添加阻隔层。

（2）LSGM镧镓基钙钛矿材料：为立方钙钛矿结构，通过Sr和Mg的共掺杂，在晶格中引入高浓度的氧空位，并产生晶格畸变，从而拓宽了氧离子的迁移通道，是现阶段综合性能最优中温隔膜材料，中温离子电导率高、化学稳定性均衡，适配多元燃料，但由于原材料成本高昂、高温烧结极易出现元素偏析，大尺寸隔膜成型难度极大，暂无法大规模量产，仅实验室小范围试用。

3、新型质子传导陶瓷材料

以掺杂的BaCeO₃和BaZrO₃等钡锆酸盐系列为代表，依靠质子传导发电，工作温度可降至400-600℃，机组损耗极低、材质不易老化，适配城区低能耗算力机房；目前仅处于实验室研发阶段，气密性、长期稳定性未验证，暂无商用算力落地案例。

小结

算力电力紧缺时代，SOFC就地供能已经从行业可选方案，升级为大型AI智算中心保供电、降碳耗、稳投产的刚需方案。当下SOFC产业竞争核心，不再是电堆集成、系统运维等下游环节，而是上游陶瓷电解质隔膜材料与工艺的国产化突围。当前，陶瓷电解质隔膜材料正稳步往更低工作温度，更稳定的方向发展。展望未来，还需系统攻克粉体改性、超薄成型、共烧兼容与长效稳定性等技术卡点，才能实现高性能陶瓷隔膜低成本、高良品量产。

粉体圈Corange整理
