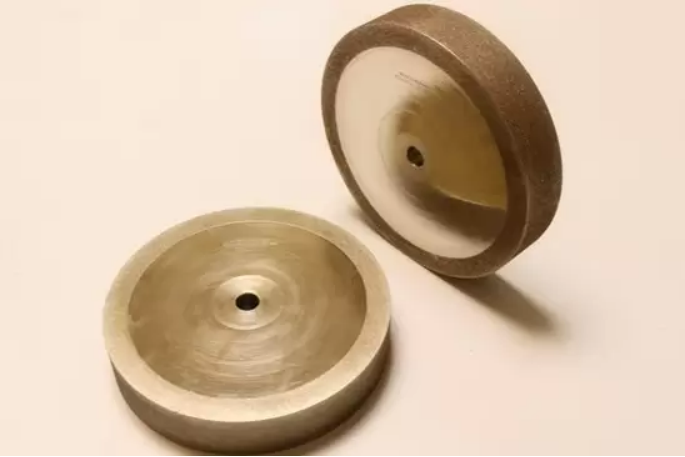

光学玻璃、碳化硅、氧化铝陶瓷、硬质合金等硬脆材料普遍依靠金刚石磨具开展高精度表面整形、平面磨削与轮廓加工。然而，目前绝大多数金刚石工具仍采用混料成型工艺，金刚石磨粒在结合剂内部呈完全随机分布状态。这种排布方式易造成磨粒疏密不均、出露高度差异大、切削间隙紊乱等问题，直接导致磨料利用率低、工具磨损不均、工件加工一致性差等缺陷，难以满足高端硬脆材料超精密、高稳定性的加工需求。因此，磨粒的有序排布已经成为新一代金刚石磨具的重要发展方向。本篇文章，我们一起从烧结、电镀、钎焊三大成型工艺出发，分类介绍各类磨粒有序排技术的工艺原理与应用特点。

来源：DAOLER

金刚石该如何设计排布？

有序排布的核心在于对磨粒空间分布方式的精确设计，其主要参数包括：磨粒的出露高度、埋入深度、横向间距以及纵向间距等。其中，统一的出露高度能保证所有磨粒同步参与切削，避免高低差造成部分颗粒过早失效，同时防止胎体过早刮擦工件表面，埋入深度则直接影响结合剂对磨粒的把持力。而横向间距和纵向间距则决定了磨粒的密度、容屑空间以及单颗磨粒的载荷大小，影响着磨削效率。当前主流的有序排布图案主要有以下几种：

· 阵列排布——即磨粒横纵等距整齐排列，结构最简单、成型难度低，磨削力相对稳定，磨削效率高，但磨粒间易产生干涉，工件表面粗糙度较低。

· 错位排布——相邻两行磨粒相互错开半个行距，打破直线切削轨迹，切屑空间合理，能够有效抑制周期性刀纹，兼顾平稳性与排屑能力。

· 叶序排布——借鉴植物叶片生长规律，磨粒沿斐波那契螺旋线均匀散布，颗粒分布无周期性重复，切削轨迹互不重叠，虽然磨削力较小，但能够有效消除工件表面波纹，特别适用于镜面磨削。

· 螺旋排布——磨粒沿同心圆或者阿基米德螺旋线分布，磨粒间距随半径变化，排屑顺畅，适配于复杂曲面加工，旋转过程中切削刃连续切入，冲击载荷小，振动更低。

有序排布磨具如何制备？

按照金刚石固结成型的主流工艺路线，可将有序植粒技术划分为金属烧结法、电镀法、钎焊法三大体系：

1、烧结法

烧结法是金刚石工具最为常见的生产工艺，是将金刚石和黏结剂混合，通过压制成型、烧结后获得。经过技术迭代，目前该方法主要可通过两种方式实现磨粒有序排布：

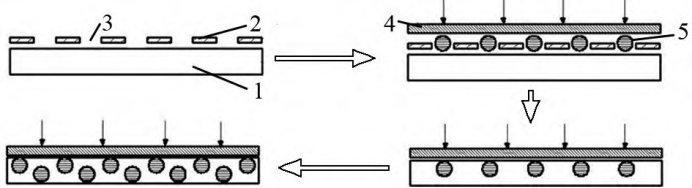

（1）模板法：先将胎体粉末与有机粘结剂、溶剂均匀混合，通过液压工艺制备薄层胎体；再采用带有预设阵列微孔（孔径略大于金刚石磨粒粒径）的专用模板，将磨粒精准压入薄层胎体，脱模后将多层含有序磨粒的胎体叠合，经热压烧结固化成型。该工艺成本低廉、适配量产，但压制过程中微孔易变形，仅适用于大粒径超硬磨粒的有序排布加工。

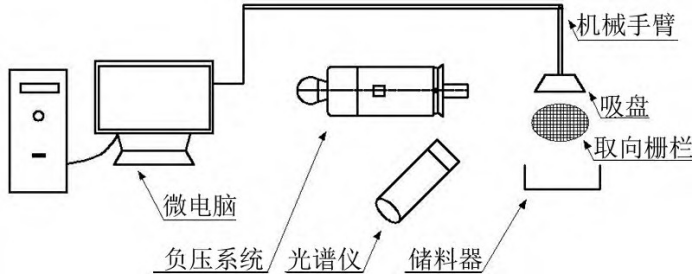

（2）人工智能真空吸附法：该技术依托智能负压吸附设备，通过负压吸力将金刚石磨粒精准吸附至预设排布点位的取向栅栏上，再由机械臂精准转移、贴合至工具基体表面，完成磨粒有序排布与定向取向。工艺自动化程度高，磨粒吸附率高、定位精度优异，适配高精度、标准化磨具生产。

2、电镀法

电镀法的核心原理是电场沉积成型：通电状态下，电镀液中的镍离子分解沉积，逐步包裹预置在工件基体表面的金刚石磨粒，形成稳固的金刚石镀层。电镀工艺对磨粒的把持力强，成品磨具适配各类高硬度、高脆性难加工材料的磨削作业，该技术路线常见的有序排布制备工艺除了传统的人工手植，还有：

（1）静电排布：利用静电吸附原理，通过静电散布装置，将金刚石磨粒吸附并黏结在工件表面预先设计好的有序胶滴点阵（涂胶区域）上，从而实现磨粒在基体上的有序排布。通常，胶滴点阵可通过计算机控制微计量头精准成型，整体工艺自动化程度高、排砂效率快、定位精度高，可适配复杂型面工件的磨粒有序加工，但胶液粘结过程中，难以完全杜绝漏砂、磨粒结团等微小缺陷。

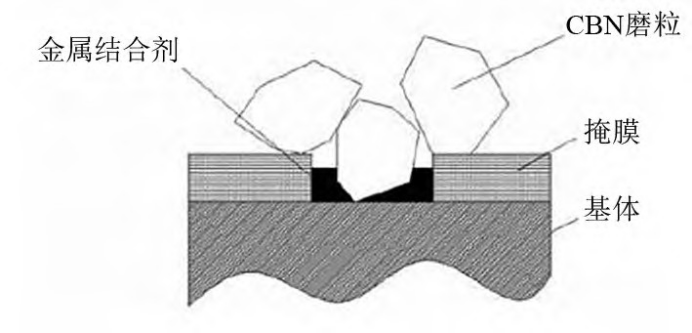

（2）掩模开孔法：通过在基体表面粘贴或涂覆薄片掩模，仅在预设排布位置预留开孔；预镀底层金属后，金刚石只能在开孔区域沉积，去除掩模即可得到有序单层磨粒阵列。目前，应用比较成功的掩模有堆积型掩模、涂覆型掩模、粘贴型掩模、基于丝网印刷技术的掩模和光刻型掩模等,其中基于丝网印刷技术的掩模可适用于复杂型面的磨料有序排布,应用比较广泛。而光刻掩模工序繁琐，生产成本偏高，多用于高精度超薄电镀砂轮。

3、钎焊法

钎焊依靠活性钎料与金刚石形成冶金结合，磨粒把持力远高于电镀与普通烧结工具，单层磨具出露高度更大，容屑空间充足，是高速高效磨削的首选工艺。当前成熟的有序植粒工艺有：

（1）陶瓷孔模板法：

该方法首先在工具基体上均匀铺上钎料，通过将带有微孔阵列的陶瓷模板贴合在基体表面，把金刚石填入通孔实现定位，随后整体送入真空炉一次性钎焊成型。由于陶瓷模板耐高温、不与钎料粘连，可反复多次使用，排布精度稳定，适合平板磨轮批量生产。

（2）激光定点焊接：

激光定点焊接是将钎焊料和金刚石均匀的布在金属基体表面，通过控制激光器的扫描位置有选择性的照射，被照射到的部分磨粒可定点钎焊固结到基体上，将未照射区域的松散磨粒清理去除后，即可形成有序排布的单层磨粒结构。该工艺定位精度极高，适配高精度单层有序磨具制备，但设备投入成本较高，多用于高端定制化磨具生产。

小结

磨粒有序排布技术通过精准调控金刚石磨粒的空间分布状态，从根源上解决了传统随机排布磨具磨料利用率低、加工稳定性差、工件一致性不佳等行业痛点。随着硬脆材料加工向超高精度、高效率、高一致性持续迭代，磨粒排布的精细化、智能化、定制化程度将不断提升，有序排布金刚石磨具也将在航空航天、精密光学、高端模具等领域得到广泛应用，为硬脆材料高端制造工艺的升级优化提供重要支撑。

参考资料：

西斯特SST《超硬磨具磨粒有序排布技术的原理及应用》；

名砂.《技术 | 六种金刚石在工具中均匀分布的实施方法》

粉体圈Corange整理
