流延成型是电子陶瓷、功能陶瓷基板规模化生产的核心工艺，凭借精度高、效率高、连续性强的优势，广泛应用于氧化铝、氮化铝、压电陶瓷等精密基板制备。其基本原理是将具有合适黏度和良好分散性的陶瓷浆料从流延机浆料槽刀口处流至移动的基带上，通过基带与刮刀的相对运动使浆料均匀铺展，经干燥、脱脂、烧结后制成陶瓷基板。

但在实际生产中，由于浆料配方、流延参数和干燥烧结条件等因素的综合影响，流延基板可能出现裂纹、翘曲、针孔、表面粗糙、厚度不均等各类缺陷。不仅影响产品的外观和尺寸精度，更可能降低陶瓷基板的力学强度、电绝缘性能和热导率，导致废品率上升。以下本文将梳理流延基板典型缺陷的成因与解决方案。

常见缺陷

1、气孔与针孔缺陷

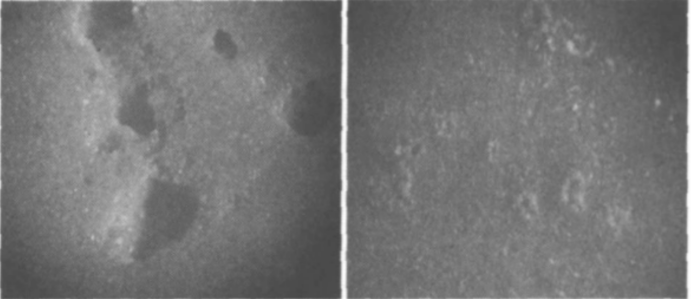

针孔和气泡是浆料中气体残留导致的典型外观缺陷，表现为生坯表面或烧结后产生的微小孔洞或内部气泡，直接影响基板的致密性和绝缘性能，其产生原因主要有：

（1）球磨过程中机械搅拌与摩擦夹带气体或浆料倾倒和输送过程中引入气泡，流延涂布后随溶剂干燥固化形成孔洞。

（2）某些组分间发生高温化学反应产生气体（如溶剂—粉体反应），从而在烧结后留下孔洞；

（3）粘度不合适，浆料粘度过高时，气泡难以逸出。粘度过低时，浆料流动性过强，流延过程中气泡也无法自行排出，在浆料配置时应严格控制浆料固含量与粘度，匹配流延工艺参数；

（4）溶剂配比不合理，当溶剂挥发速率过快，表层浆料快速结皮，内部溶剂与气体也无法逸出。

2、裂纹

裂纹主要在干燥过程中产生。当溶剂从生坯表面挥发时，生坯内部溶剂需要向表面扩散以维持挥发性平衡。若表面挥发速率远大于内部扩散速率，生坯表面形成干燥硬壳而内部仍含有大量溶剂，持续挥发产生的收缩应力将导致开裂。此外，固相含量较低时，干燥时间长、收缩应力大，也容易导致变形和开裂。粘结剂与粉体之间的黏附力不足、应力释放机制不充分也是重要原因。

3、基板翘曲、弯曲变形

翘曲主要由干燥过程中生坯上下表面收缩不一致引起。粘结剂含量过多时，包裹陶瓷粉料的过剩粘结剂会随着溶剂挥发迁移至坯片表面，在表面形成致密的聚合物薄膜。这层薄膜阻塞了内部溶剂向表面的扩散通道，导致坯片边缘与中间的干燥收缩不一致，从而产生翘曲。在烧结阶段，烧结炉温场分布不均也会让基板正反面、内外区域出现明显温差，使得坯体受热收缩节奏无法同步，最终引发基板翘曲、弯曲变形。此外，刮刀间隙、流延速度等工艺参数不当导致浆料铺展不均匀，干燥后不同厚度区域收缩率不同，也会引起翘曲。

4、表面粗糙或出现条纹

生坯表面不光滑或有明显起伏或条纹，会直接影响基板的表观质量及后续金属化处理的可靠性。通常，基板表面粗糙主要由粉体分散不均匀和浆料中残留的大颗粒团聚体引起。当分散剂用量不足或球磨时间不够时，陶瓷粉体未能充分分散，团聚体随浆料铺展后便在生坯表面形成凸起。此外，刮刀刀刃不平整、模头唇口间隙不均匀，也会使浆料在流延过程中厚度不一致，表面出现条纹或凹凸。

如何避免缺陷的产生？

针对上述缺陷产生原因，需从浆料源头优化、成型干燥工艺、烧结工艺等多个方面制定整体、系统性解决方案，从根源规避各类成型不良问题。

1、浆料配置

流延浆料是一类由粉料、溶剂、分散剂、粘结剂、增塑剂及功能助剂组成的固液两相悬浮体系，各组分的选择与配比直接影响浆料的流变性能、干燥行为及生坯质量，理想的流延浆料应当具有固相含量高、黏度适中、分散性和稳定性好的特点。

（1）陶瓷粉料：陶瓷粉料是流延浆料的核心组分，决定了最终基板的机械性能、导热性、介电性能等关键技术指标。粉料的选择应严格关注化学纯度、颗粒粒径、颗粒形貌、硬团聚程度、烧结活性等关键指标。其中，颗粒尺寸关乎着分散性与烧结致密度，最终影响缺陷的产生。一方面。粒径越小，比表面积和表面能越高，能为流延膜的致密化提供更大的驱动力，从而提高烧结后基板的致密度；但另一方面，粒径过小会导致所需分散剂、粘结剂等有机添加剂的用量增加，不仅使浆料流动性变差、影响后续排胶过程，还会导致烧结收缩率增大、烧结体密度降低。因此，可以选择大小颗粒复配的方式，大颗粒构成骨架，小颗粒填充大颗粒间的空隙，使整体颗粒堆积更紧密，降低孔洞的产生。

（2）溶剂：溶剂在浆料中起着溶解其他组分、分散陶瓷粉料、提供合适黏度的核心作用，其选择需综合考虑挥发速率对干燥过程的影响，可采用复合共沸溶剂体系，通过高低沸点溶剂复配，平衡整体挥发速率。

（3）分散剂：分散剂通过在陶瓷颗粒表面产生电荷排斥力或空间位阻效应，防止粉料颗粒的沉降和团聚，是确保流延浆料稳定性和均匀性的关键组分，在流延成型中，分散剂的选择需综合考虑粉料的表面化学性质与溶剂体系的匹配性。

（4）浆料助剂：粘结剂、增塑剂等浆料助剂决定了坯片的柔韧性、成型性与干燥特性，是解决裂纹、脆裂、形变缺陷的关键。结剂负责包裹粉体颗粒，保障坯片成型强度与整体性，用量过低坯片易脆裂，用量过高烧结后残留碳杂质，降低基板致密性。而增塑剂用于改善粘结剂柔韧性，缓解干燥、烧结过程的收缩应力，需与粘结剂高度相容，用量需严格匹配粘结剂比例，用量过多会导致坯片过软、形变，过少则坯片韧性不足、易开裂。

2、浆料后处理

当浆料配置完成后，为避免工艺过程引入的气泡或者大颗粒、杂质与未分散团聚体导致坯体产生涂布划痕与局部缺陷，可先进行高精度过滤，随后再进行1-2小时的真空脱气处理，彻底消除浆料内包裹气泡，同时也可选择适当的消泡剂加入浆料中，常用的消泡剂包括正丁醇、聚二甲基硅氧烷等。

3、工艺参数优化

流延速度、刮刀间隙、干燥温度曲线等工艺参数的设定直接决定了浆料铺展的均匀性、生坯的厚度一致性以及干燥收缩应力分布，也是缺陷控制的关键环节。

（1）流延阶段：流延速度应保持稳定，具体速度应根据浆料黏度与固含量调整，并实现料斗出料流量与基带速率的精准匹配。而刮刀间隙则应根据目标生坯厚度及浆料固含量计算干燥收缩率后预设，同时还需定期校准刮刀水平度与唇口平整度，避免局部间隙差异造成条纹或厚度波动。

（2）干燥阶段：在坯体干燥阶段可采用梯度升温制度，前段低温预干燥，缓慢释放内部气体，防止溶剂暴沸起泡，后段逐步升温，确保溶剂充分挥发。此外，也可增设红外辅助干燥，使溶剂从内到外同步挥发，避免“外干内湿”导致的开裂或翘曲。

（3）烧结阶段：烧结时，应注意控制升温速率和降温速率，避免过快升温或降温导致热应力集中，引发裂纹或变形。同时，根据基板材料和厚度确定合适的烧结温度（如氧化铝基板通常在1500-1600℃）和保温时间，避免温度过高或时间过长导致晶粒异常长大或相变问题。

小结

流延成型缺陷管控是一项贯穿原料、浆料、设备、全工艺流程的系统性工作。在实际量产中，企业需结合自身原料特性与设备工况，对从浆料配制到最终烧结的每一道工序进行细致把控，以系统化思路管控全流程工艺，持续优化工艺细节，才能持续提升产品良率，助力电子陶瓷基板产业高质量发展。

粉体圈Corange整理
