有机粉体材料在实际应用时往往需均匀分布于液态介质中，形成稳定悬浮体系，才能发挥其着色、功能或改性作用。所谓“分散”，即通过物理或化学手段，将团聚状态的粉体颗粒拆解为近似一次粒子，并维持其在介质中的长期稳定。

团聚体的存在将直接导致：着色力与遮盖力下降、粒径分布宽化、沉降加速、光泽降低等一系列后果，以及在涂膜或印刷层中出现颗粒缺陷。对有机粉体而言，这一问题尤为突出。

一、与无机粉体的本质差异

有机粉体和无机粉体在表面化学、物理形态与力学响应上均存在系统性差异，这决定了有机粉体必须采用针对性的分散策略，而非简单套用无机粉体的成熟工艺。

二、有机粉体难分散的五大原因

1.表面能低，润湿困难

有机颜料、蜡粉等表面能通常低于30 mN/m，而水的表面张力约 72 mN/m。介质无法自发铺展于粉体表面，导致无法润湿，也就无法分散。

2.范德华力强，团聚倾向重

颗粒粒径越小，比表面积越大，颗粒间范德华吸引力越显著。有机颜料一次粒径常在 0.01–0.5 μm，极易形成致密软团聚，且在机械分散后有较强的再团聚倾向。

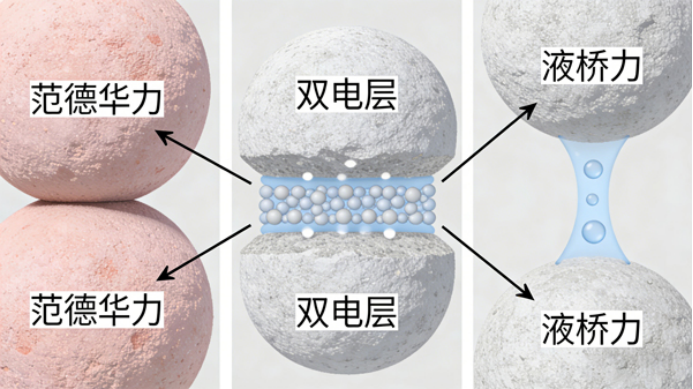

粉体团聚机理示意图

3.分散剂锚固位点稀缺

分散剂须通过锚固基团吸附于颗粒表面才能发挥稳定作用。有机粉体表面官能团密度极低，传统锚固基团（如羧酸、磺酸、胺类）在此类表面上的吸附作用有限，导致分散剂利用率大幅下降。

4.低密度导致难以稳定悬浮

多数有机粉体密度在1.0–1.6 g/cm³ 之间，与水性或低极性溶剂介质密度差较小，重力沉降效应弱，同时由于润湿性差，颗粒更易滞留于气-液或液-液界面，表现为漂浮或分布不均。

5.颗粒形貌各向异性

有机颜料（如酞菁蓝、喹吖啶酮）多呈针状或片状晶体，长径比大，机械分散中易发生定向堆叠或架桥效应，使团聚结构更为顽固。

三、分散的三个核心阶段

1.润湿

介质或润湿剂取代颗粒表面吸附的空气，使液体完全铺展于粉体表面，是后续解聚的前提条件。

2.解聚（研磨）

通过机械力将一次粒子从团聚体中分离，使粒径向分布目标靠近，是决定最终粒径分布的核心步骤。

3.稳定化

借助分散剂在颗粒表面建立保护层，阻止已分散颗粒重新聚集，决定体系的储存稳定性。

三个阶段缺一不可，且相互影响。润湿不充分会增大解聚能耗；稳定化不足则导致研磨后短期内重新团聚，前功尽弃。

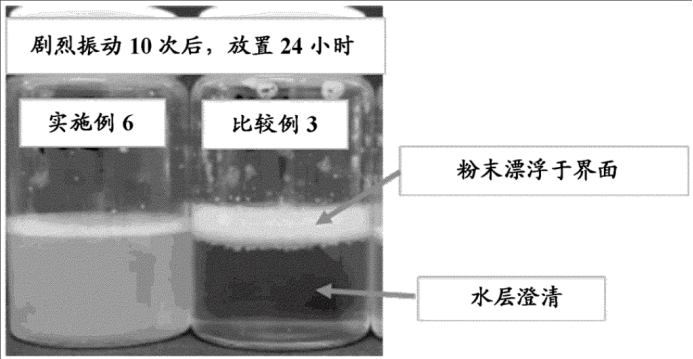

疏水性有机粉末使用分散剂处理前后对比

四、分散设备及稳定化机制

目前常用于分散的设备有以下选择：

1.砂磨机：适合中高固含量浆料，研磨介质选用 0.3–1.0 mm 氧化锆珠，是有机颜料色浆制备的主流设备。

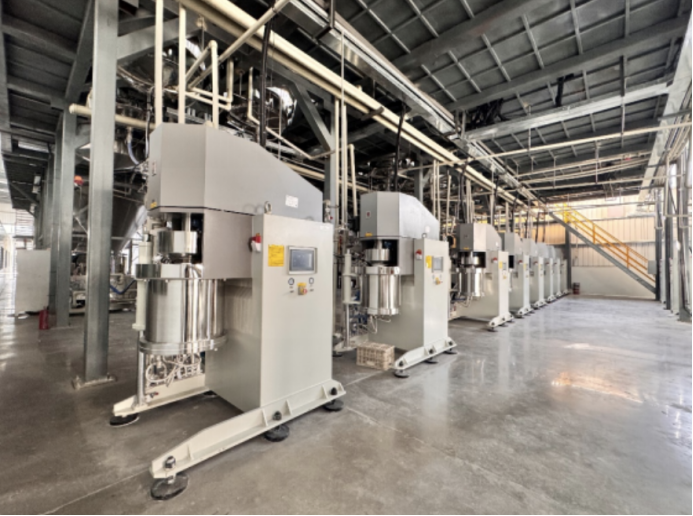

立式砂磨机（来源：叁星飞荣）

2.三辊机：适用于油墨、高黏度色浆，通过辊面剪切力解聚，对片状颗粒效果好，但产量低、溶剂挥发损耗大。

3.高速分散机：用于砂磨前预分散，能有效打开松散团聚，降低后续研磨时间及负荷，不可单独用于细磨。

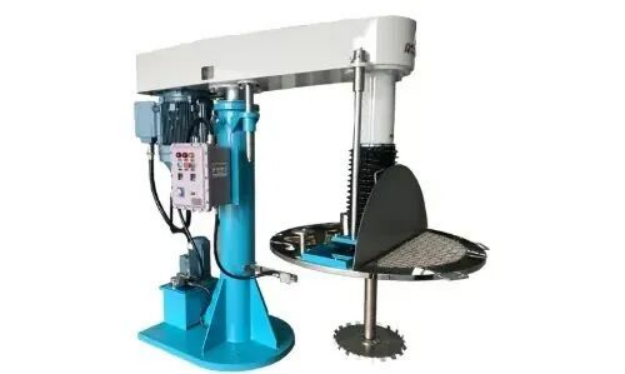

高速分散剂（来源：儒佳科技）

4.超声波分散仪：适用于实验室小批量（≤500 mL），空化效应对纳米级颗粒分散效果显著，不适合规模化生产。

目前主流的分散机制有3种，分别为静电稳定、空间位阻稳定和静电位阻复合。三者区别如下：

①静电稳定：调节 pH 使颗粒表面带相同电荷，Zeta 电位 |ζ| > 30 mV 为稳定基准。适用于水性体系。

②空间位阻稳定：高分子链段在颗粒周围形成位阻层，适合非水体系和高盐浓度环境，对有机粉体更实用。

③静电位阻复合：两种机制叠加，稳定效果最优，为现代高性能分散剂（如超分散剂）的主要设计思路。

针对有机粉体，推荐优先选用超分散剂（Hyperdispersant），其锚固基团经过定向设计，对低极性有机表面具有更强的亲和力；溶剂化链段则需与目标介质（水性或溶剂型）相匹配。

需注意，分散时研磨时间并非越长越好——过度研磨会导致颗粒粒径过细、表面能升高，从而增加再团聚风险。且分散剂用量存在最优点，过少无法形成完整保护层，过多则因脱附竞争导致体系失稳。

五、总结

总之，有机粉体的分散难题本质上源于其表面化学的特殊性：低极性、少官能团的表面特征，使传统分散工艺的润湿与锚固两个核心步骤均面临挑战。系统性的解决方案需从表面改性、分散剂精准选型、设备适配与过程监控等多个维度协同发力。随着超分散剂技术和纳米研磨工艺的持续进步，有机粉体在高端涂料与功能材料领域的应用边界仍在不断拓展。

粉体圈整理
