氧化铝陶瓷以其优异的综合性能，在现代工业中占据着不可替代的位置，它既可以是制造集成电路基板的“骨架”，也是保护设备免受剧烈磨损的“铠甲”。然而，任何高性能材料都伴随着苛刻的工艺要求，氧化铝陶瓷的实际生产过程中，微观结构中的气孔与裂隙始终是始终是困扰生产技术人员的一大挑战。气孔会成为应力集中的起点，显著降低材料的机械强度和击穿场强；而裂隙则直接割裂了材料的连续性，导致产品在烧结过程中报废或在服役中突然失效，因此，深入剖析这些缺陷的成因并制定有效的消除策略，是提升氧化铝陶瓷品质的关键所在。

氧化铝陶瓷（来源：NTK）

为什么会产生气孔、裂隙等缺陷？

1、气孔的产生原因

气孔是烧结体内残留的空洞，其来源多种多样，主要可以归结为以下几类：

·颗粒间自然空隙残留：这是原料配制和成型阶段遗留下来的问题。如果粉料的颗粒大小单一或者粒度分布过宽，堆积时容易形成“架桥”现象，导致坯体内部存在大量不规则的、连通的孔隙。而在干压成型时，若成型压力不均也会导致密度梯度，使得低压区形成搞气孔率结构。

·挥发性/分解性杂质的产生：若原料中若含有碳酸盐、硫酸盐、有机物或吸附水等杂质，在升温过程中会分解或挥发，释放出CO₂、SO₂、H₂O等气体。如果升温速率过快，气体来不及排除，就会在坯体内聚集，形成气孔甚至起泡。

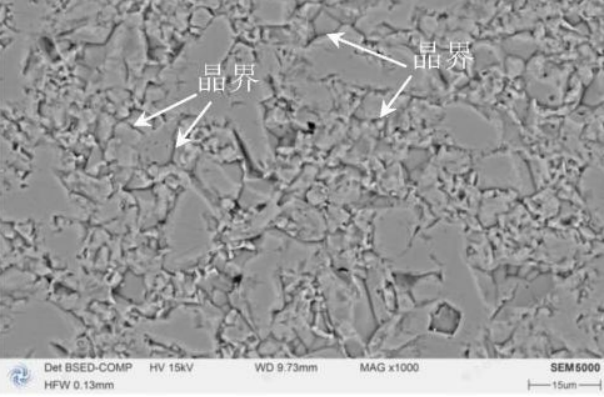

·二次再结晶包裹气孔：正常的烧结过程是通过晶界移动来排除气孔。然而，当少数晶粒异常长大（即二次再结晶）时，会吞并周围小晶粒，并将原本沿晶界分布的气孔包裹进晶粒内部。一旦气孔陷入晶粒内部，脱离了晶界这一快速扩散通道，便极难通过后续的烧结过程排出，从而形成顽固的闭气孔。

·颗粒间扩散不充分：烧结过程中，颗粒间的物质扩散是实现致密化的关键。若烧结温度过低，一方面导致原子扩散速率减缓，颗粒间烧结颈发育不完全；另一方面，即便引入烧结助剂以形成液相促进烧结，也会因液相生成量不足或黏度过高、流动性差，使得液相无法有效润湿颗粒界面并填充孔隙，最终在材料内部残留大量气孔。

2、裂隙的产生原因

相较于气孔的点状分布，裂隙则是线状的断裂，其产生往往与烧结过程中的应力集中有关。当局部内应力超过材料在该状态下的极限强度时，裂纹便会萌生、扩展，最终导致制品报废。这些应力主要来源于以下几个方面：

·热应力：在快速升温或降温过程中，坯体内外、薄厚部位会产生巨大的温度梯度。这种温差导致的热膨胀或收缩不一致，会产生巨大的热应力，从而导致坯体变形或开裂。

·相变应力：氧化铝虽然本身晶型转变简单（主要是α-Al₂O₃），但若原料中含有其他添加剂或杂质，在烧结过程中可能发生多晶转变。相变伴随的体积效应（膨胀或收缩）若在刚性骨架中进行，便会积累内应力，诱发微裂纹。

·弹性内应力：在干压成型过程中，脱模时如果模壁摩擦力过大，或者压制方式不合理（如单向加压），坯体内储存的弹性内应力会瞬间释放，导致与加压方向垂直的平面上出现平行裂纹，即层裂。

·粉料分布不均与杂质偏析：如果粉料混合不均匀，或浆料浇注时出现沉降，会导致坯体不同区域的收缩率不一致。烧结时，收缩大的区域会受到收缩小的区域的拉伸应力，当这种拉伸应力超过材料的极限强度时，便会产生开裂。此外，杂质在晶界的偏析也会弱化晶界结合强度，成为裂纹萌生的源头。

如何避免？

针对上述成因，要获得高致密度、少缺陷的高质量氧化铝陶瓷，需要从粉体处理、成型工艺到烧结制度进行全流程的精细化控制。

1、优化粉体特性与坯体成型

·高纯超细与级配：选用高纯度、超细（甚至纳米级）的氧化铝粉体，以增加烧结驱动力。同时，采用合理的颗粒级配（粗细颗粒搭配），让小颗粒填充大颗粒堆积形成的孔隙，提高素坯的堆积密度，减少初始大孔洞。

·造粒与均匀化：通过喷雾造粒技术，将细粉制成流动性好、粒径分布均匀的球形颗粒团，确保在干压或等静压时填充均匀。在注浆成型中，需控制浆料的流变性、pH值和固含量，防止颗粒沉降偏析。

·先进的成型技术：采用冷等静压（CIP）技术，可以从各个方向对坯体施加均匀压力，可以大幅提高素坯的密度和均匀性，从根本上减少层裂和密度不均的风险。

2、精细烧结制度

温度控制是陶瓷致密化的关键，它不仅决定了烧结过程的驱动力，更贯穿于从排胶到晶粒生长的各个阶段。

·缓慢升温速率：在排胶阶段，针对有机添加剂（粘结剂、增塑剂）和易挥发杂质，设置缓慢的升温速率，并在关键温度点设置保温阶段，让气体有充足的时间沿毛细孔道排出，防止起泡和开裂。在烧结阶段，也要适当降低升温速率避免升温过快导致晶界迁移速度超过气孔迁移速度，防止气孔被包裹进晶粒内部。

·控制烧结温度：在烧结阶段，一方面需要优化烧结温度与保温时间，通过试验确定最佳参数（通常在1600℃~1750℃之间），避免温度过低导致致密化不完全，或温度过高引发晶粒异常长大而包裹气孔；另一方面，可借助烧结助剂或热压烧结、等离子体烧结、微波烧结等低温烧结技术，在较低温度下实现致密化。

·冷却阶段应力管理：在烧结完成后的降温阶段，尤其是通过晶型转变温度区或有玻璃相存在的温度区间时，需严格控制降温速率。采用缓慢冷却或分段保温退火的方式，可以消除或减轻热应力和相变应力，防止冷却过程中出现微裂纹。对于大型或形状复杂的制品，烧结完成后可在低于烧结温度的条件下进行长时间退火，以消除残余内应力。

小结

在氧化铝陶瓷的烧结中，气孔与裂隙的产生往往是原料特性、成型工艺、烧结制度等多重因素共同作用的结果。要消除这些缺陷，必须从粉体处理、成型工艺到烧结制度进行全流程把控：从原料上，优选优质粉体并优化颗粒级配，以便制备出高流动性、高分散性、高固含量的陶瓷浆料；从过程控制上，采取先进的成型压制工艺提升素坯密度，精细控制升降温与冷却规避应力集中，借助先进烧结技术抑制晶粒异常生长。唯有深入理解缺陷成因并系统优化工艺，才能充分发挥其性能极限，推动氧化铝陶瓷在更多前沿领域中释放更大潜能。

粉体圈Corange整理
