随着新能源电池技术向高电压、高能量密度、快充等方向演进，电池的安全性问题也在日益凸显，尤其是锂离子电池在受到碰撞、过充、过放或在高温环境下使用时，极易引发内部短路，引发“热失控”。热失控一旦发生，电池温度可在数秒内飙升至数百甚至上千摄氏度，并伴随剧烈的燃烧和爆炸，严重威胁人员生命财产安全。在此背景下，对动力电池进行热防护处理显得尤为重要。

阻燃技术作为提升电池安全性的核心手段之一，其目标在于阻断热量和火焰传播路径。传统的阻燃材料如卤系、磷系或无机填充体系虽具有一定效果，但在电池应用场景中往往面临添加量大、影响电化学性能、燃烧产生毒烟等局限，而有机硅阻燃剂以无毒、低烟、环保高效为核心优势，被列为新一代“绿色阻燃技术”的代表，在新能源电池上具有广泛的应用空间。

来源：宏达丹特

有机硅阻燃剂的阻燃机理与性能优势

有机硅阻燃剂的阻燃效能并非依赖单一途径，而是展现出独特的“凝聚相阻燃”为主，“气相阻燃”为辅助的“双重阻燃”机制：

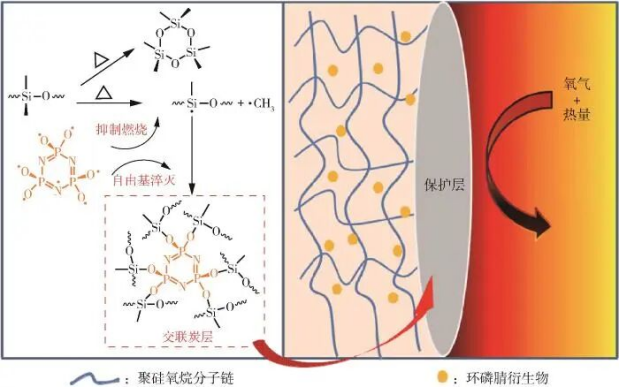

聚硅氧烷阻燃剂原理（来源：参考文献1）

·凝聚相阻燃（成炭增强）：有机硅阻燃剂在聚合物材料中具有较低表面能，在高温下会从基材内部迁移至表面，并与聚合物基材的炭化层发生反应，形成一层致密、稳定的Si-O-Si/Si-O-C交联炭层。这层保护层不仅能够隔绝氧气与内部可燃物的接触，还能有效抑制“火炬效应”，防止热量向内部传递，同时阻止熔融的聚合物基材发生滴落，避免火焰蔓延。

·气相阻燃：有机硅阻燃剂在高温下（通常250-4500℃）会发生热分解，部分有机硅阻燃剂分解产生的硅氧自由基（如·Si-O·）或其他活性中间体，能够与燃烧链式反应中的关键自由基（如·H、·OH等）发生反应，中断燃烧的链式反应，抑制火焰的传播和蔓延；还有些有机硅阻燃剂则能释放出大量不燃气体，如硅氧烷类气体、水蒸气等，稀释燃烧区域的可燃气体浓度，使燃烧反应难以持续进行。

正是这种协效阻燃机理，赋予了有机硅阻燃剂不同于传统阻燃剂的显著优势：

1、高效阻燃：形成的炭层可有效隔绝热量、氧气，抑制可燃气体释放，并辅以气相阻燃可显著提升阻燃等级。

2、耐候性与耐温性：有机硅的Si-O键键能高（约460 kJ/mol），在高温环境下（如热失控初期）仍能保持结构稳定并迅速成壳，且在低温环境下（-40℃）不会变脆。

3、防熔滴：形成的炭层具有高机械强度，阻止熔融聚合物滴落，降低火灾蔓延风险，尤其适用于薄壁制品、复杂结构件等。

4、环境友好与低毒：不含卤素，燃烧时产生的烟雾少、毒性低，符合RoHS、REACH等环保法规，避免了卤素燃烧产生的腐蚀性气体对逃生人员呼吸道的伤害。

5、相容性与低添加量：机硅阻燃剂与聚氨酯、环氧树脂、聚碳酸酯等电池包常用高分子材料具有良好的相容性。相比无机阻燃剂需要30%-60%的高填充量，有机硅阻燃剂往往只需较低添加量即可达到UL94 V-0级别，从而最大限度地保留了基材的力学性能和加工流动性。

6、良好的电气绝缘性：在提供阻燃功能的同时，能有效隔绝电流，防止电池内部短路或漏电，保障电池系统的电气安全，尤其适用于高压电池包。

常见的有机硅阻燃剂

目前有机硅系阻燃剂主要包括聚硅氧烷、聚倍半硅氧烷、聚硅烷等，它们在结构、阻燃机理、性能特点等方面存在差异：

1、聚硅氧烷

聚硅氧烷阻燃剂主要包括聚二甲基硅氧烷（PDMS）及其改性衍生物，其分子结构是以硅-氧-硅（Si-O-Si）键为主链，硅原子上连接有机基团（如甲基、苯基），分子链通常呈线性或轻度支链状，在高温下，主要是通过Si-O-Si键断裂，形成致密炭层，实现阻燃。

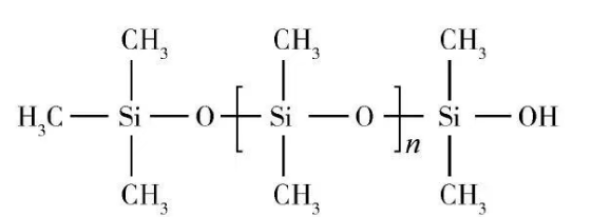

聚硅氧烷结构

与聚倍半硅氧烷相比，聚硅氧烷阻燃剂的分子链更为柔顺，具有低玻璃化转变温度，与聚合物符合后更有助于材料的加工，同时，聚硅氧烷也可通过类似于互穿网络，部分交联机理结合到聚合物基体结构中，这种机理可以大大限制硅添加剂的流动性，避免其在材料使用过程中发生表面迁移，保证了阻燃效果的长期稳定性。而作为应用最广的一类有机硅阻燃剂，其具有合成工艺相对成熟，且原料来源广泛的优势，适合大规模工业应用。

但需要注意的是，不同结构的聚硅氧烷阻燃剂在应用上也有着不同的侧重，线型聚硅氧烷（如聚二甲基硅氧烷）具有良好的流动性、加工性和可回收性，适合对成型工艺要求较高的应用场景；支链型聚硅氧烷（如甲基苯基硅氧烷）则具有更高的热稳定性和更优的交联成炭能力，阻燃性能更强，但其冲击强度较低，流动性、加工性及可回收性均相对较差。

2、聚倍半硅氧烷（POSS）

POSS是近年来发展最快的高效阻燃剂，其也是通过断裂硅-氧-硅（Si-O-Si）键实现阻燃，但其分子结构为刚性三维多面体笼状或梯形结构，分子间可通过位于多面体结构的顶点或边缘得有机基团连接，形成有序的纳米阵列。由于硅氧骨架内部已形成稳定交联，POSS的空间构型固定，刚性高，不易变形，在高温下能更迅速形成更致密、稳定性更高的炭层，可提供更持久的阻燃保护，尤其在长时间燃烧或高温环境下表现更优。

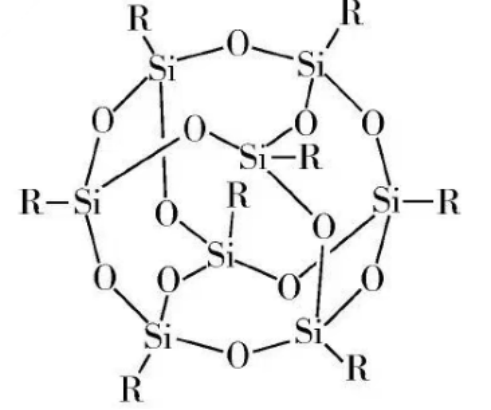

聚倍半硅氧烷结构

3、磷-硅协同阻燃剂

在硅磷阻燃体系中，硅、磷元素具有较好的协同作用，成为了目前前沿的研究方向。通过化学键将磷和硅元素集成于同一分子内，或通过物理复配实现协同，磷元素在燃烧时可生成一种聚磷酸膜包覆在材料表面，起到隔热绝氧的作用，加之有机硅的凝聚相阻燃和气相阻燃机理，显著提升材料的阻燃效率。

小结

凭借独特的双重阻燃机制、优异的环保特性以及良好的材料兼容性，以聚硅氧烷、聚倍半硅氧烷为代表的有机硅阻燃剂，以及以磷-硅协同为代表的阻燃材料，正逐步成为支撑高安全电池体系的关键材料。未来，随着研究边界的持续拓展，硅与氮、硼、金属（如锑）乃至有机蒙脱土、碳纳米管等纳米填料的多元复配体系有望成为重要发展方向。通过多重元素协同与多尺度结构设计，这类材料力求在热失控的极端条件下构建更为高效、稳定的物理化学屏障，为高能量密度时代的新能源安全提供更坚实的保障。

参考文献：

陈轲,刘鸣飞,赵彪,等. 有机硅改性高分子材料阻燃及耐烧蚀性能研究进展[J]. 中国塑料.

粉体圈Corange整理
