在粉体材料的应用中，“分散”几乎是所有工程师面临的首要难题。无论是锂电池浆料、陶瓷墨水，还是高端涂料，超细粉体如果分散不均匀，不仅无法发挥其纳米效应，反而会成为产品的缺陷点。

为什么你的粉体总是“抱团取暖”？是设备没选对，还是分散剂加错了？本文将基于粉体工程的实战经验，从团聚机理出发，为你梳理一套从设备、工艺到助剂的完整解决方案。

一、粉体团聚的主要原因

要解决分散问题，首先要理解团聚的动力。超细粉体（尤其是纳米级粉体）之所以不稳定，主要受以下三大物理化学机制驱动：

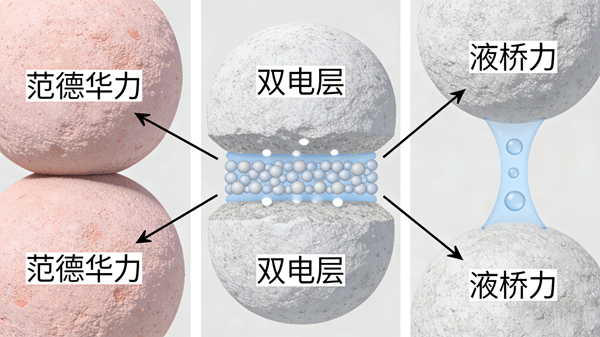

粉体团聚机理示意图

范德华力（Van der Waals Force）的主导：当颗粒粒径小于100nm时，比表面积急剧增大，表面能升高。此时，颗粒间的范德华引力远大于重力，导致粒子自发相互吸引、聚集以降低表面能。这是团聚最根本的原因。

静电引力与双电层压缩：根据DLVO理论，颗粒在介质中通常带有电荷。如果体系中的电解质浓度过高，或者pH值调节不当，会导致颗粒表面的双电层变薄（Zeta电位绝对值降低），静电排斥力减弱，引力占上风，从而引发团聚。

液桥力与毛细管力（二次团聚）：在干燥过程中，颗粒间隙中的溶剂挥发会产生巨大的毛细管压力，将颗粒紧紧拉在一起形成“硬团聚”。这种二次团聚往往比原始的软团聚更难打开。

二、设备方面解决：工欲善其事，必先利其器

选择合适的分散设备是打破团聚的第一步。不同的设备提供的能量密度和剪切方式不同，适用的场景也不同。

1、高速分散机（预分散）

作用：主要用于大团聚体的破碎和浆料的初步混合。

局限：其剪切力主要来源于锯齿状叶轮的高速旋转，对于微米级颗粒有效，但对于纳米级硬团聚，其能量往往不足。

2、砂磨机（核心分散设备）

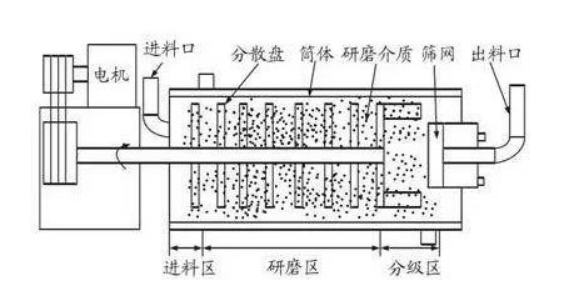

砂磨机结构示意图

原理：利用研磨介质（如氧化锆珠、玻璃珠）之间的挤压、剪切和撞击来粉碎颗粒。

优势：能量密度高，是目前湿法研磨分散超细粉体最有效的设备。

选择要点：对于超细粉体，应选择大流量、小磨球（如0.1mm-0.3mm锆珠）的砂磨机，以增加撞击频率和接触点。

3、超声波分散机（实验室/辅助）

原理：利用空化效应产生局部高温高压和微射流，冲击颗粒表面。

适用：适合实验室小样制备或作为生产线的辅助手段，用于打散最后的软团聚

三、工艺方面解决：细节决定成败

有了好设备，还需要匹配合理的工艺参数。很多时候，分散不好并非设备问题，而是操作细节没到位。

1、转速与线速度

砂磨机：并非转速越快越好。过高的转速会导致磨球离心化，反而降低研磨效率，且产生过多热量。通常控制在临界转速的65%-80%。

分散机：叶轮线速度通常需达到10-15m/s才能产生足够的剪切力。

2、研磨/分散时间

存在一个“最佳时间点”。时间过短，团聚未打开；时间过长，可能导致颗粒过度细化后再次团聚（由于表面能过高），甚至引入杂质（磨介磨损）。建议每隔30分钟取样检测粒径，绘制曲线寻找终点。

3、加料顺序与方式

预混合：切勿直接将干粉投入砂磨机。应先在高速分散机中将粉体、溶剂和部分分散剂预混合均匀，形成悬浮液。

分批加料：对于高粘度体系，可采用“少量多次”的加料方式，避免瞬间粘度过高导致分散机“空转”或砂磨机堵塞。

四、助剂选择：分散剂的种类与用量

分散剂是超细粉体分散的灵魂。它的作用是在颗粒表面形成吸附层，通过静电排斥或空间位阻效应，防止颗粒再次靠近。

1、分散剂种类的选择

极性粉体（如陶瓷、氧化物、水性体系）：优先选用阴离子型分散剂（如聚丙烯酸钠、六偏磷酸钠）。它们在水中电离，增加颗粒表面的负电荷，利用双电层排斥力实现稳定。

非极性粉体（如炭黑、石墨烯、油性体系）：应选用非离子型或高分子分散剂（如PVP、PEG、磷酸酯类）。这类分散剂依靠长分子链在溶剂中伸展，形成“空间位阻”，像弹簧一样阻隔颗粒接触。

偶联剂改性：对于极难分散的粉体，可使用硅烷偶联剂或钛酸酯偶联剂进行表面接枝，改变粉体的亲疏水性，使其与溶剂更相容。

2、用量的控制

分散剂并非越多越好。通常添加量为粉体质量的0.5%-3%。

过少：无法完全包覆颗粒表面，分散效果差。

过多：多余的分散剂会在体系中形成胶束，甚至导致“架桥絮凝”，反而增加体系粘度，影响最终产品性能（如涂层强度下降）。

测试方法：建议通过测定不同添加量下的浆料粘度或Zeta电位，找到最佳添加点（通常是粘度最低点）。

五、实际生产中的常见问题与排查

在工厂实际生产中，我们常会遇到各种“疑难杂症”。以下是基于经验的排查清单：

1、问题一：分散后放置一段时间又团聚（返粗）

原因：分散剂吸附不牢固，或者体系pH值发生了漂移；也可能是溶剂挥发导致浓度变化。

对策：检查分散剂与粉体的匹配性（尝试高分子量分散剂增强位阻）；密封储存；检查环境湿度。

2、问题二：浆料粘度太高，甚至成冻

原因：分散剂过量；粉体吸油值高但溶剂不足；pH值处于等电点附近。

对策：补加溶剂稀释；调节pH值远离等电点；确认分散剂用量是否超过了饱和吸附量。

3、问题三：研磨效率低，粒径下不去

原因：研磨珠太小或密度不够；进料速度过快；固含量太高导致流动性差。

对策：更换高密度小直径磨珠；降低进料流速；适当降低固含量，待分散后再浓缩。

六、总结

超细粉体的分散是一个系统工程，没有“万能药”。它需要我们在理解粉体表面化学性质的基础上，精准匹配分散设备，优化工艺参数，并筛选出最合适的分散剂。只有做好这几点，才能让粉体真正“单兵作战”，发挥出其卓越的性能。

粉体圈整理
