目前，固态电池正从实验室加速驶向产业化的快车道，但氧化铝（Al₂O₃）却很少被单独提起。

固态电池

它虽然不是固态电解质及正负极活性材料这样的主角，但如果仔细拆解近年来固态/半固态电池的技术路线，会发现氧化铝作为“配角”依旧有存在感——从正极表面的纳米涂层，到电解质中的功能填料，再到半固态电池的隔膜涂覆，氧化铝以不同的面目，在电池的多个关键位置各自发挥作用。对于粉体和陶瓷材料从业者来说，这背后是值得认真对待的市场信号。

一、正极包覆

固态电池最核心的痛点之一，是正极活性材料与固态电解质之间的界面问题。两者直接接触，高压下的化学副反应会持续消耗活性界面，导致阻抗攀升、容量衰减。氧化铝涂层的介入，可以为这两者之间筑起一道屏障。

比如说参考文献1中，在NCM体系中，研究者采用干法涂覆结合600℃退火的工艺，在NCM70（Li(Ni_0.7Co_0.15Mn_0.15)O₂）表面形成致密的Al₂O₃/LiAlO₂复合包覆层。退火过程中，表面的Al₂O₃部分转化为LiAlO₂，形成化学上更稳定的复合相。与纯Al₂O₃涂层和无涂层样品相比，这种复合涂层显著改善了硫化物基全固态电池的倍率性能和长循环稳定性，EIS阻抗谱也证实循环后界面阻抗明显下降。

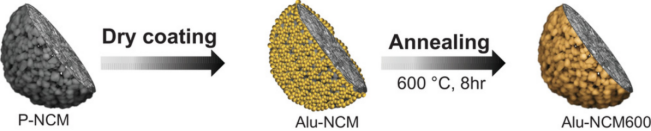

包覆的过程

在锂硫体系中，氧化铝的角色截然不同。锂硫电池的痼疾是“多硫化物穿梭”——硫基中间产物在正负极之间来回迁移，造成严重的自放电和容量损失。针对这一问题，参考文献3研究者用磁控溅射在正极-电解质界面沉积约10nm厚的氧化铝纳米薄膜，利用其致密结构充当物理屏障，阻止多硫化物跨界面迁移。实验表明，将涂层置于正极侧的效果最为显著，电池循环寿命得到明显提升。

二、复合电解质填料

在复合固态电解质的研发中，氧化铝还会以“填料”的身份出现，区别于LLZO、LISICON等本身具有高离子导电性的填料，氧化铝也发挥着很重要的作用。

以文献2中研究的PVDF-HFP基聚合物电解质体系为例，将纳米氧化铝引入负极侧界面层，其作用机制有两个层面：一是纳米颗粒嵌入聚合物分子链间，破坏链段的规则排列，减少结晶区、增加无定形区，从而为Li⁺迁移创造更多自由空间；二是氧化铝自身表面携带正电荷，与体系中其他组分之间存在静电协同效应，有助于抑制团聚、均匀分散，进一步提升电导率。

数据上，引入氧化铝界面层的复合电解质离子电导率可达3.6×10^-4S/cm，相比无界面层的对照组（9.8×10^-6S/cm）提升约36倍；电压窗口也从4.40V拓宽至4.71V。

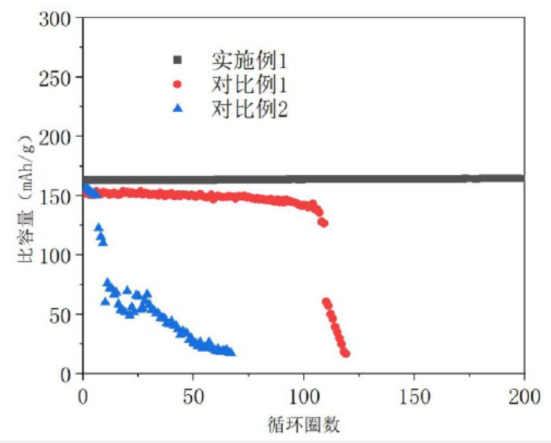

对比结果

三、半固态隔膜涂覆

如果说前两个应用场景还处于研发验证阶段，那么氧化铝在半固态电池隔膜上的应用，应是当下最触手可及的市场。

全固态电池的商业化远比预期漫长。制造成本是液态电池的2~3倍，离子电导率、界面相容性、材料稳定性等核心问题至今未能有效解决。在此背景下，半固态电池作为过渡路线的产业共识正在形成。

半固态电池

半固态电池并没有取消隔膜。它仍然需要电解液进行离子传导、需要隔膜进行绝缘阻隔。但与传统液态电池相比，半固态体系对隔膜提出了更高要求：基膜需要更大的孔径和更高的强度，以适配黏度更高的准固态电解质；涂覆配方也需要针对性开发。这背后对应的是氧化铝粉体在粒径分布、球形化率、涂覆分散性等维度上的差异化需求。

总结

以上便是氧化铝在固态电池场景中应用的三个案例，从正极界面包覆、复合电解质填料，到半固态隔膜涂覆，氧化铝在每个场景中扮演的角色和发挥作用的机制各不相同。对于相关企业来说，理解氧化铝在不同应用场景的技术逻辑，将有助于在固态电池产业链中找到更精准的切入方向。

参考文献：

[1] Al2O3/LiAlO2 coating for NCM in ASSBs via dry coating process, Advanced Materials Interfaces, DOI: 10.1002/admi.202101428

[2] 复合固态电解质及其制备方法、应用，中国专利

[3] Alumina Nanofilms As Active Barriers for Polysulfides in All-Solid-State Lithium-Sulfur Batteries

[4] 固态电池与隔膜产业研究报告

粉体圈NANA整理
