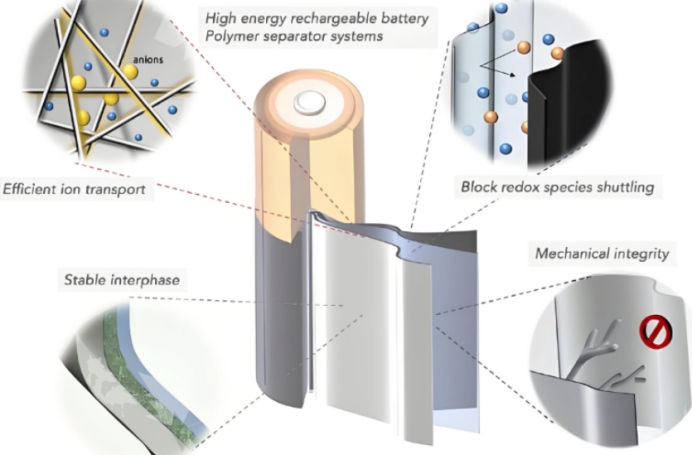

电池隔膜是锂离子电池中的关键内层组件，虽不直接参与电化学反应，却起着隔绝正负极防止短路、同时允许锂离子自由通过以形成闭合回路的核心作用，其微观结构和界面特性直接影响电池的离子电导率、循环稳定性以及安全性。当前商业化应用最广泛的是聚丙烯（PP）和聚乙烯（PE）等聚烯烃类隔膜，虽具有机械强度适中、电化学稳定、成本较低等优点，但其热稳定性差、对电解液浸润性不佳的本征缺陷日益成为制约高能量密度电池发展的瓶颈。

面对上述痛点，科研界与产业界正积极寻求下一代隔膜材料。其中，源自天然生物质的纳米纤维素，不仅契合当今社会对清洁能源技术的期待，更是凭借其独特的纳米结构、优异的力学性能、高热稳定性以及丰富的表面化学可设计性，正成为电池隔膜领域的研究热点。

纳米纤维素作为隔膜材料的本征优势

纤维素是地球上存量最多的天然有机高分子材料，其主要来源于木材、棉与麻、海洋类动物、藻类和菌类等，是由β-1,4糖苷键连接的脱水D-葡萄糖单元组成的高分子量均聚物，每个葡萄糖单元相对于相邻单元螺旋式旋转180°。每个纤维素链拥有两个不同性质的末端基，一端为具有化学还原性的隐性醛基（醛羟基），另一端为没有还原性的羟基。

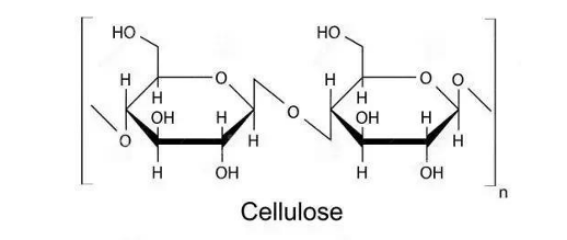

纤维素结构（来源：网络）

这种结构让纤维素，尤其是拥有高长径比、高比表面积的纳米纤维许作为隔膜材料有着独特的本征优势：

1、高机械强度：纳米纤维素本身具有高强度和高模量，其隔膜材料的机械强度可达数十MPa甚至更高，在电池充放电过程中能有效抵抗电极膨胀、收缩产生的应力，减少隔膜破损风险，延长电池寿命。

2、优异的离子传输性能：纤维素纳米纤维在水液中具有丰富的氢键，并且具有较高的长径比，纤维之间交互缠绕可形成高孔隙率的立体网络结构，有利于电解液中离子的快速扩散和传输，降低电池内阻，提高电池的充放电效率和倍率性能。

3、良好的电解液润湿性：纳米纤维素表面富含羟基等极性官能团，与电解液的亲和性好，能快速吸收和保持电解液，确保隔膜与电极之间形成良好的界面接触，提高电池的充放电性能和稳定性。

4、耐高温性好：纤维素分子链通过密集的氢键网络紧密排列，结晶度高，相比PP、PE,具有更优异的耐热性，可承受超过200℃的高温。

5、化学稳定性好：纳米纤维素隔膜在电池工作环境中表现出良好的化学稳定性，不易与电解液发生化学反应，保证了电池的长期性能和安全性。

6、优异的适应性：通过调整制备工艺（如纤维素来源、处理方法、添加剂等），可精确调控纳米纤维素隔膜的孔径、孔隙率、厚度等参数，满足不同电池体系（如锂离子电池、钠离子电池、超级电容器等）对隔膜性能的特定需求。

哪种纳米纤维素更适用于电池隔膜？

根据材料来源、制备方法及纤维形态的差异，用于储能器件的纳米纤维素主要分为纤维素纳米纤维（CNF）、纤维素纳米晶（CNC）、细菌合成纳米纤维（BC）和静电纺丝纳米纤维四大类，其中前三类在电池隔膜研究中应用最为广泛。不同种类的纳米纤维素因微观结构差异，在隔膜制备与性能表现上各具特色。

1.纤维素纳米纤维（CNF）：

CNF是利用高压均质机或用研磨机、高强度超声波仪、细胞破碎仪等设备对一定浓度的木浆进行机械处理而得到，成品兼具结晶区与无定形区，呈现出长而柔韧的纤丝状形态，且表面羟基官能团更为，因此其特点在于成膜性好，韧性好，亲液性和热稳定性优异。不过，需要注意的是，纤维素浆料若经理干燥和再润湿过程，由于不可逆氢键形成粘结的微纤维，阻碍纤维素的微纤化,导致能耗增加，因此在CNF制备过程中，需要始终保持纤维素的水浸润状态，或对纤维素原料进行预处理，提升其分散性后在进行机械处理，以此得到均匀的单根分散的纤维素纳米纤维。

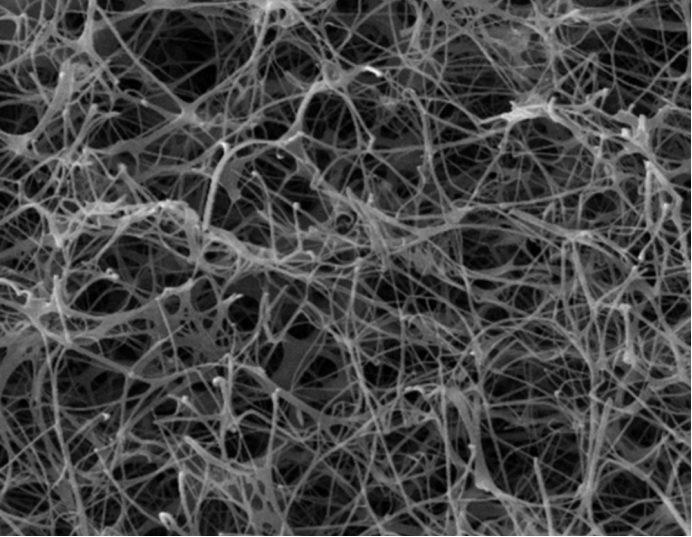

来源：网络

2.纤维素纳米晶（CNC）

纤维素纳米晶主要由酸水解等方法去除纤维素无定形区后制得。制备过程中，H⁺优先水解纤维素中结构比较松散的无定形区，而结晶度较高的结晶区大部分被保留。因此，与其他两类纳米纤维素相比，纤维素纳米晶长度较短、结晶度较高。这种棒状高结晶度的结构特点，有助于形成致密的阻隔网络，从物理结构上抑制气体和水分子的渗透。而在隔膜应用中，也能赋予薄膜优异的机械强度和热稳定性，不过这也使得其柔韧性相对较差，适用用于对热稳定性和化学稳定性要求较高的电池体系。

值得一提的是，纤维素纳米晶的尺寸和结构受纤维素来源影响比较大。例如，用棉花等植物纤维素制备的纳米晶，长度只有几百纳米，而产自被囊动物的纤维素纳米晶，长度可达数微米，并且形状为晶须状。

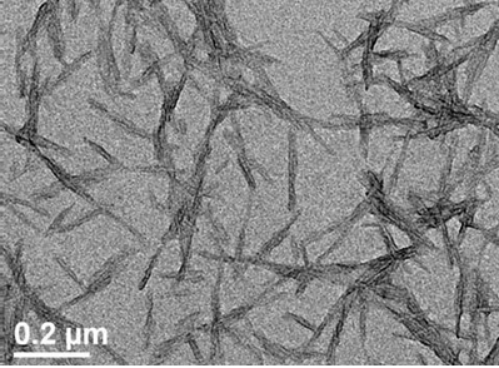

来源：网络

3、细菌纤维素（BC）

BC是利用特定微生物（如木醋杆菌）代谢产生直径1-2nm的原纤维，催化后得到直径3-4nm的结晶态微纤维，其可在范德华力和氢键作用下，聚集形成直径为20-100nm纤维束。因此，与植物源纤维素不同，BC可在合成过程中直接形成高纯度、较高结晶度的三维纳米纤维网络，无需复杂的化学或机械剥离过程，且不含木质素等杂质，同时由于具有超精细膨胀结构，其内部富含微孔，这赋予了BC隔膜出色的离子电导率，除了适用于制备锂离子电池隔膜，在超级电容器、生物传感器、可伸缩超导材料氧化还原电催化材料等领域中也有着不错的应用前景。

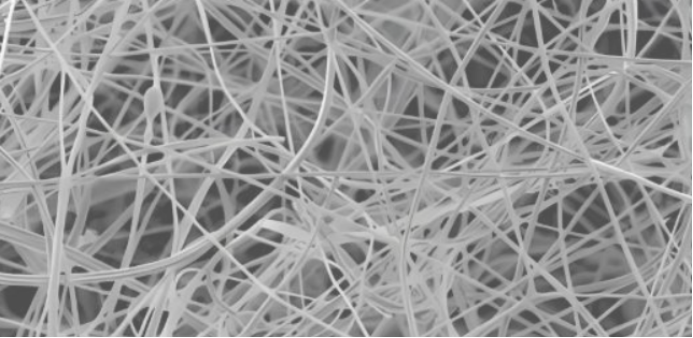

来源：网络

小结

纳米纤维素凭借其源自可持续性，以及高机械强度、优异的热稳定性、丰富的化学可设计性等本征优势，正在为突破传统聚烯烃隔膜的性能瓶颈提供一条前景广阔的技术路径。纤维状交织的CNF、高结晶度的CNC以及具有天然三维网络结构的BC等不同类型的纳米纤维素，在微观结构与宏观性能上各有所长，也正因如此，也因此能适配不同电池体系对隔膜的多样化需求。不过，要使纳米纤维素迈向产业化应用，未来还需在孔径分布、厚度均一性、界面兼容性的调控，以及在规模化制备中实现成本与性能的平衡上持续突破。

参考文献：

1、胡永志. 基于高长径比纳米纤维素的锂离子电池隔膜研究[D]. 山东:山东农业大学.

2、卿彦,易佳楠,吴义强,等. 纳米纤维素储能研究进展[J]. 林业科学.

3、魏洁,邵自强. 纳米纤维素材料在功能膜材料中的应用研究进展[J]. 材料导报.

4、张云. 电化学活性纤维素基电池隔膜的制备及其性能研究[D]. 武汉纺织大学.

粉体圈Corange整理
