AI 算力基础设施建设与新能源汽车电气化浪潮，持续拉动高端 MLCC 需求爆发。服务器主板、电源模块、车载电控、BMS 等场景，对 MLCC 提出超薄介质、超高容值、小型化、宽温域高稳定性的硬性指标，推动介质层持续向数百纳米级别迭代。然而，传统钛酸钡（BaTiO₃）基 MLCC 在介质层超薄化制程下，暴露出晶粒异常长大、漏电流升高、绝缘电阻衰减、高温老化失效、容值温漂恶化等瓶颈，微量稀土掺杂成为破解高容 MLCC 可靠性短板的核心方案，其中氧化钇（Y₂O₃）凭借添加量低、改性效果显著的特点，是高端车规级、服务器级高容 MLCC 粉体配方里的刚需核心改性原料。

氧化钇改性高容MLCC的核心机理

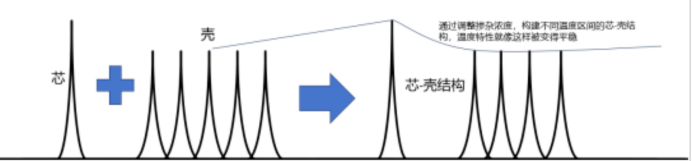

高容MLCC介质层的理想微观结构是“核-壳”结构：晶粒核心保持纯BaTiO₃的铁电四方相，贡献高介电常数，确保MLCC的高容量；晶粒外壳则因稀土离子固溶而转变为非铁电相或赝立方相，承担着和提升温度稳定性、提高绝缘电阻、抑制晶粒异常长大与优化微观结构的作用。

而氧化钇具有的双位取代能力（两性掺杂）正是实现该壳层固溶机理的化学基础。Y³⁺的离子半径处于稀土离子的“中间区间”，使其在BaTiO₃晶格中既能占据A位（Ba位）也能部分进入B位（Ti位），具体掺杂方式取决于掺杂浓度、烧结温度、氧分压和Ba/Ti比例等因素。

当 Y³⁺进入 B 位取代 Ti⁴⁺，形成受主掺杂，此时，晶格中会产生氧空位（V_O）以补偿电荷，同时在烧结过程中会沿着晶界偏聚，钉扎晶界，阻碍晶粒长大，形成细晶结构。当 Y³⁺占据 A 位替代 Ba²⁺，转变为施主掺杂，由于Y³⁺半径离子通常大于Ba²⁺，会导致晶格收缩，引起晶格畸变，改变晶胞参数，从而影响材料的相变温度（居里温度）和介电性能。同时，A位掺杂还会形成A位空位（如V''_Ba），这些空位易与B位产生的氧空位（V_O）形成缺陷缔合体，将氧空位“束缚”并抑制其迁移，从而改善材料绝缘电阻，提升可靠性。

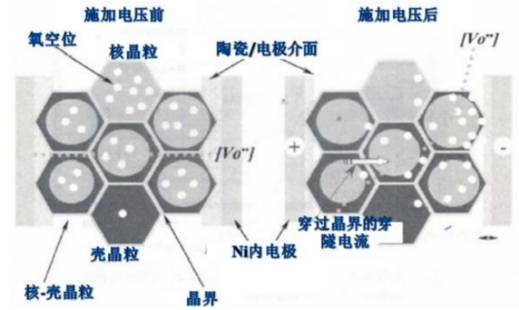

氧空位在晶界处的分布决定了器件的可靠性（来源：器件探秘）

值得一提的是，氧化镝、氧化钬同样是高端 MLCC 常用稀土助剂，但改性侧重点与氧化钇存在明显差异，无法替代氧化钇在粉体基础配方中的作用：

·氧化镝（Dy₂O₃）：同样属于两性掺杂，核心优势是优化容值温度系数（TCC），强化核壳结构成型，适合高容产品温漂控制。但其属于重稀土，高纯（5N级）氧化镝的提纯工艺复杂、技术壁垒高，价格昂贵，同时其绝缘稳定性提升能力弱于氧化钇，更多作为高容MLCC温漂辅助调节剂使用。

·氧化钬（Ho₂O₃）：离子半径略大于钇，主要用于拓展稳定工作温区，辅助改善中高温区间容值衰减，常与氧化镝复配使用。

总之，氧化镝主攻温度特性，氧化钬侧重拓宽稳定温区，而氧化钇负责晶界稳定、晶粒抑制、绝缘电阻与寿命基底提升。任何一款面向 AI 服务器、车规的高容超薄 MLCC 粉体，均需要氧化钇作为基础标配掺杂组分，在此基础上搭配氧化镝、氧化钬等实现温漂、烧结、损耗、耐压等性能协同，这奠定了氧化钇在高端 MLCC 配方体系中的不可替代性。

氧化钇的掺杂工艺控制

氧化钇的掺杂量需要在一个精细的工艺窗口内控制。掺杂量过低，不足以形成连续的壳层，核壳结构不完整，温度稳定性和绝缘性能改善有限。掺杂量过高，壳层比例过大，非铁电壳层稀释了核心铁电相的有效体积，介电常数显著下降，同时过量的Y向晶粒核心扩散也会破坏核的四方性。通常，氧化钇掺杂量控制在0.3~3.0 mol%区间，而根据韩国Sungkyunkwan大学实验所得，掺杂量为1%时，钛酸钡获得最高的介电常数。同时，随着掺杂量变大，陶瓷的致密度变低（0-5%），距离温度点升高至137度，扩大了钛酸钡的使用温度范围。

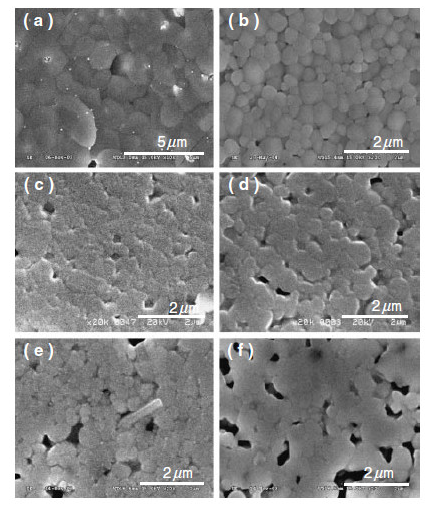

不同氧化钇掺杂量的钛酸钡微观结构：（a）未掺杂；（b）1 mol%；（c）3 mol%；（d）3.5mol%；（e）4mol%；（f）5mol%；

（来源：Sungkyunkwan大学，Effects of Y2O3 on Temperature Stability of Acceptor-Doped BaTiO3）

在掺杂方式上，钛酸钡的掺杂主要采用前驱体原位共沉淀掺杂与固相后掺两种路线：固相法是将高纯氧化钇粉体与钛酸钡、助烧剂湿法球磨混合，工艺简单，适合量产；缺点是纳米尺度分散难度大，易出现元素偏聚，薄层良率受限。原位共沉淀掺杂在钛酸钡水热合成阶段引入钇源，Y 元素均匀嵌入钛酸钡颗粒内部，核壳结构一致性更好，是高端服务器 MLCC 粉体主流制备路线。

小结

随着 MLCC 介质层持续向亚微米级演进，粉体配方的稀土掺杂精细化程度将持续提升。氧化钇凭借独特的两性掺杂机制，承担稳定晶界、抑制晶粒劣化、保障绝缘可靠性的核心作用，是 AI 服务器、车规高容 MLCC 不可或缺的基础稀土助剂。未来国产高端钛酸钡粉体的突破，一方面在于高纯超细氧化钇原料的稳定供给与粉体形貌控制；另一方面在于氧化钇基共掺杂配方体系与分散、烧结工艺的持续迭代，支撑国产超薄高容 MLCC 加速实现进口替代。

粉体圈Corange整理
