AI 服务器、新能源汽车电控、5G 通信基站持续拉动MLCC向超薄介质、超高叠层、车规级高可靠方向迭代。经过多年产业投入，国内MLCC厂商在中低压、常规容值消费级产品上已经实现规模化量产与市场替代。但面向0.5μm及以下介质层、千叠层高容、车规与服务器等高等级MLCC，产业链依然存在明显短板。而要想实现高端MLCC国产突围，需要材料体系与制造装备两条战线同步攻克。

本文从核心材料、关键工艺装备两方面，梳理当前MLCC国产化进展，剖析尚未攻克的技术卡点。

一、核心材料

1、介质陶瓷粉体（钛酸钡基）

钛酸钡（BaTiO₃）是MLCC介质层的主体材料。当介质层厚度减至1μm以下时，BaTiO₃颗粒尺寸需要从200–300 nm进一步细化到80–150nm，同时粒径分布必须极窄，才能保证薄层中陶瓷晶粒的均匀排布和可靠性。

目前，高端钛酸钡主要采用水热法生产，日本堺化学是全球最早实现水热法量产纳米钛酸钡的企业，其积累了数十年的工艺经验，可通过高温高压反应生成高纯度、均一性粉体，其主流钛酸钡产品粒径可做到80–100 nm，部分高端牌号可做到30~50nm。同时粒度分布CV值控制在3%–5%以内，四方相含量达95%以上，能够完美适配0.5 μm及以下超薄介质层，支撑1200–1600层堆叠。

相较日本，我国对于水热法制备钛酸钡的研究起步较晚，不过，国瓷材料则作为全球第二家掌握水热法钛酸钡核心技术的企业，目前也已能够稳定量产120–150 nm的钛酸钡，并朝着50-100nm钛酸钡粉体量产技术持续攻坚。

除了粒径控制外，掺杂改性也是高端MLCC用钛酸钡必须攻克的难题。高电场环境下，介质层减薄使电场强度急剧增大，氧空位迁移导致绝缘电阻退化。稀土元素（Y、Ho、Dy）和受体元素（Mg、Mn、V）的掺杂均匀性直接决定介质层的温度稳定性和长寿命可靠性。而我国虽是稀土供应大国，但中国本土公司大部分只掌握了中低端改性加工技术，高端粉体配方和核心掺杂工艺仍掌握在村田、TDK等日本企业手中。

2、镍粉

MLCC内电极正全面转向贱金属镍电极，高端超高叠层MLCC要求镍粉具备粒径超细、球形度高、氧含量极低、抗氧化性强、收缩率与陶瓷介质高度匹配的特性，若金属粉性能不达标，烧结过程中易出现电极断裂、层间剥离、器件翘曲开裂等致命缺陷，当前为匹配0.5μm厚度电极层，100nm粒径镍粉已成为高容MLCC的主流选型。

目前全球高端纳米镍粉市场由昭荣化学、日本住友等日企垄断，其依托CVD工艺能够量产的80nm的超细镍粉，氧含量控制在极低水平，粒径分布均匀，表面改性工艺成熟，可完美匹配超薄电极印刷与千层共烧制程，批次稳定性极强，长期占据高端MLCC核心供应链。而国内博迁新材则凭借PVD法成为国内唯一规模量产80nm镍粉企业，处于全球第一梯队，如今已与三星电机达成了深度合作，同时供货风华高科、三环集团等国内MLCC企业。

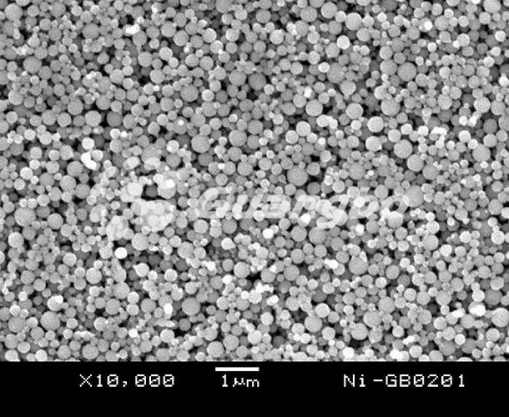

博迁新材镍粉

3、离型膜

离型膜是MLCC流延制程的核心隐形耗材，主要用于承载陶瓷浆料、成型生瓷带，成型后需完整无撕裂、无残留剥离。对于0.5μm以下超薄生瓷带而言，离型膜的表面粗糙度、离型力均匀度、耐溶剂性、批次稳定性，直接决定生瓷带是否存在针孔、划痕、厚薄偏差，微小缺陷会在千层堆叠后被无限放大，最终导致成品击穿失效。

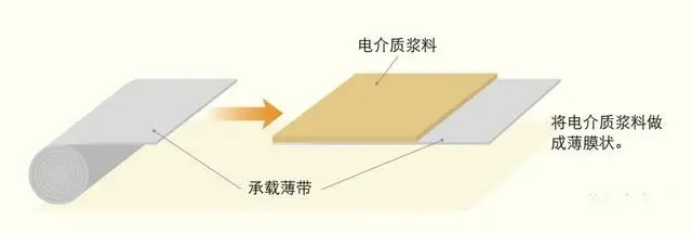

离型膜的作用（来源：网络）

高端MLCC离型膜市场长期由琳得科、东丽、东洋纺等日本企业主导，其产品具备纳米级超低粗糙度、离型力均匀稳定、耐反复溶剂冲刷、高温成型无变形等优势，可稳定适配超薄生瓷带规模化生产。国内洁美科技、斯迪克等头部企业持续技术攻关，已实现部分替代，产品性价比突出。目前，洁美科技产能达7.68亿平方米，已在三环、微容、国巨、华新科、风华批量供货，并完成三星、村田、太阳诱电、TDK验证。斯迪克则于今年建设了年产12亿平方米高端MLCC离型膜项目，并已导入中国大陆及中国台湾地区头部MLCC厂供应链。

二、制程设备卡点

1、流延机

流延机是MLCC介质层成型的核心设备，其制造难点不仅包括刮刀与涂布精度、微张力与运动控制、温湿度场均匀性等设备精度控制，还在于浆料特性与流延参数的深度配合，这需通过大量工艺试验建立有效的工艺窗口，而国际设备商的参数与自家材料体系绑定数十年，国产设备则普遍缺乏材料端的协同数据，参数调优较难。

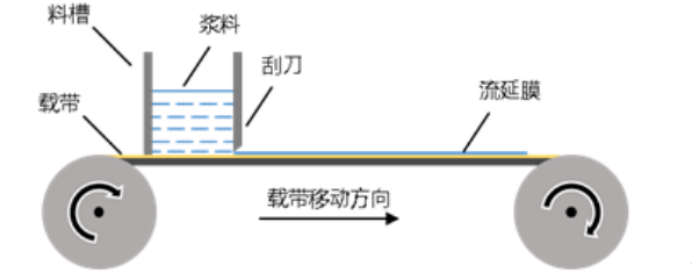

流延成型示意图

目前，日本平田机工垄断高端机型，可进行膜厚0.3~5 μm的流延，厚膜波动<±0.01 μm；中电科48所、先导智能等国内领先流延机厂商的设备则主要用于生产≥0.8 μm的膜片，厚膜波动±0.05 μm，对于0.5微米以下的超薄流延，则由于涉及浆料配方、干燥应力、收缩率匹配等一系列工程难题，仍在小批量验证阶段。

2、叠层机

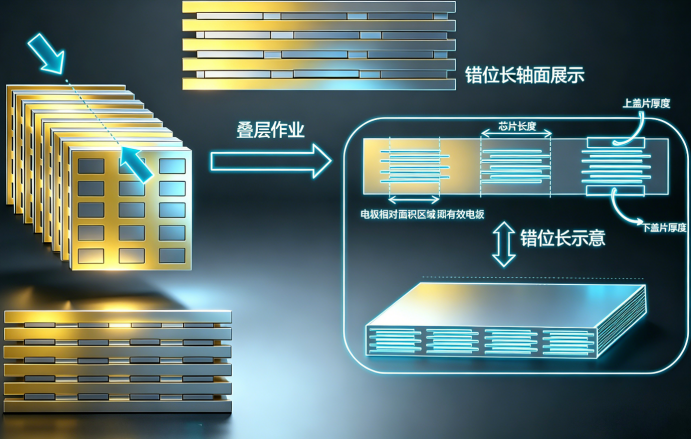

超高堆叠层数是高端高容MLCC的核心特征，高端MLCC往往要进行1200–1600层堆叠，这对设备的视觉对位、伺服控制、堆叠精度提出极致要求。

日本FUJI作为全球顶级高端叠层机龙头，凭借±0.2μm的超高对位精度，垄断高端高容MLCC（如千层叠层）的叠层环节，成为村田、三星电机等全球头部MLCC厂商的核心设备供应商。国产博杰股份的全自动高速叠层设备则已打破海外垄断，设备适配AI高容、车规高端产线，批量供货国内头部MLCC厂商。

3、烧结炉

MLCC烧结需要实现镍电极与陶瓷介质的低温共烧，既要保证陶瓷介质致密结晶，又要避免镍电极氧化、过烧，因此高容MLCC要求炉内温差控制在2℃以内，同时，对于气氛精度的控制要求极高。当前，德国Carbolite的烧结炉温区均匀性可控制在±2℃，国产设备约±5℃。

小结

当前，国内企业已在消费级、中低压、常规容值产品上实现规模化替代，并在纳米钛酸钡、80nm镍粉、离型膜、叠层机等关键环节取得阶段性突破。但越向0.5μm及以下超薄介质、1200–1600层高容、车规与服务器级高可靠方向推进，越考验材料—工艺—装备的深度耦合能力。未来还需推动材料企业、设备厂商、MLCC制造厂与终端用户协同验证、联合迭代，才能建立自主的工艺窗口、数据模型与标准体系，最终转化成高端MLCC的量产能力。

粉体圈Corange整理
