印刷电子技术以其简便、低成本、环保及可规模化生产的优势，正在成为智能电子器件制造的重要技术。在导电墨水的诸多组分中，金属纳米材料（如银、铜、金等）作为关键导电填料，其性能直接决定了最终印刷图案的导电性与可靠性。然而，纳米金属颗粒由于比表面积巨大、表面能极高，在溶剂中极易发生团聚和沉降。而利用分散稳定性不佳的导电墨水印刷后容易造成线路厚薄不均、局部虚连断路、批次电阻率波动大、墨水储存期短、返工报废率高等问题。本文将梳理影响金属导电颗粒分散稳定的机制，并介绍分散剂在导电墨水中的应用。

金属填料团聚与分散的机制

金属导电墨水属于多相复合体系，主要由超细金属功能填料、分散介质、功能助剂、粘结树脂四部分组成，各组分的匹配度直接决定墨水的分散基础性能。其中，微纳米级金属颗粒表面能极高，一方面，颗粒之间强烈的范德华吸引力会促使它们相互靠近，形成软团聚，以降低总表面能；另一方面，颗粒间还会通过氢键、配位键或共价键等化学作用结合，形成简单物理手段无法解开的硬团聚。

而要让纳米颗粒在溶剂里稳定分散，则需要在颗粒之间建立排斥力，抑制范德华力，避免其相互靠近。目前公认的分散稳定机制有两种：

（1）静电稳定（DLVO理论）：据DLVO理论，颗粒表面吸附带电离子后形成双电层，产生静电排斥力。当静电排斥足以抵消范德华引力时，体系即可保持稳定。Zeta电位是衡量静电稳定程度的关键指标，其绝对值越高（通常认为大于±30mV），颗粒间的静电排斥越强，分散越稳定。

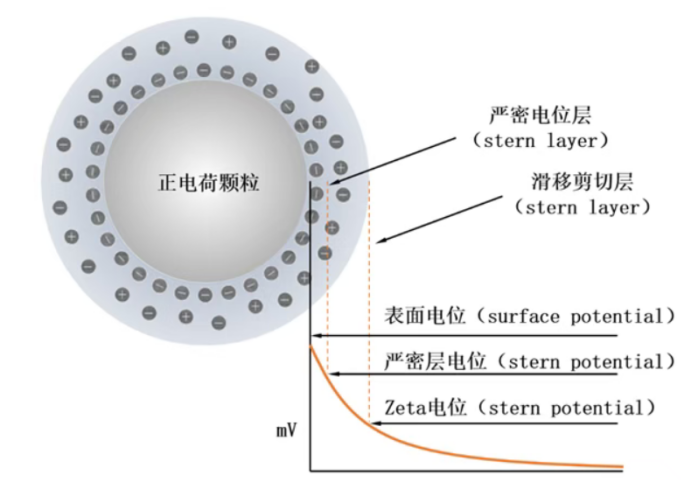

颗粒的双电层结构

（2）空间位阻稳定：高分子分散剂通过其长链分子吸附在颗粒表面，形成一层“分子刷”。当两个颗粒靠近时，聚合物链之间的空间排斥阻止颗粒进一步接近。

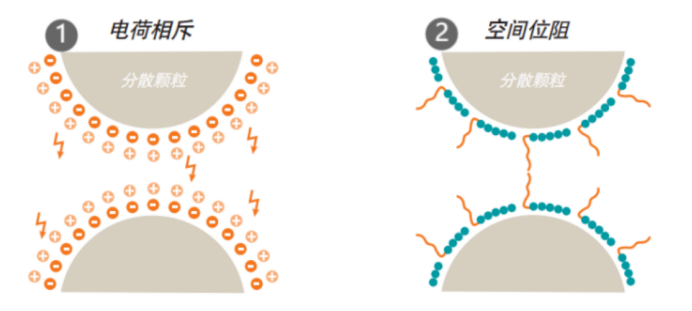

两种颗粒稳定机制（来源：网络）

提升分散稳定性的策略

从上述两种分散稳定机制来看，分散剂是解决金属填料团聚、提升墨水稳定性的核心手段。而pH值作为影响颗粒表面电荷、分散剂解离状态与吸附行为的关键参数，与分散剂效能发挥密切相关，二者协同调控是实现墨水长期稳定的关键。

1、分散剂的选择

分散剂依据结构类型进行分类，可分为非离子型分散剂、阴离子型分散剂、阳离子型分散剂、以及超分散剂等。

（1）非离子型分散剂：主要成分是不带电且不发生电离的化合物，主要通过空间位阻机制发挥作用。由于这类分散剂对电解质及体系的PH值不敏感，在复杂墨水配方中具有独特优势。目前主要的非离子型分散剂主要有聚乙烯吡咯烷酮（PVP）等。

（2）阴离子型分散剂：常用的有聚丙烯酸盐、烷基磺酸盐、磷酸酯类等，这类分散剂可在水性体系中解离出羧酸盐、磷酸盐、磺酸盐等负电基团，并吸附于颗粒表面，使颗粒表面负电荷增强，Zeta 电位绝对值升高。这类分散剂成本低、适用于水性体系，尤其在高pH值（7-10）环境下效果更佳，但对电解质敏感，高盐环境可能削弱其稳定效果。

（3）阳离子分散剂：包括季铵盐类、杂环类、 十八碳烯胺醋酸盐等，这类分散剂通常具有双亲结构，包括带正电的亲水端和疏水的碳氢链部分，因此其在水溶液中能电离出 带正电荷基团并吸附于带负电的颗粒表面，适用于酸性体系或表面呈负电性的填料。

（4）超分散剂：超分散剂是一种分子量介于1000-10000之间的聚合物。这类分散剂主要由锚定基团和聚合溶剂化链段构成，锚定基团代替了表面活性剂的亲水基团，聚合溶剂化链段则代替了憎水基团。在分散体系中，锚定基团可通过多重附着或离子对键合的方式，牢固地附着在固体颗粒表面，不易发生解吸而导致出现絮凝聚沉，对于保持分散体系的稳定性非常有帮助。通常，超分散剂的分子结构可根据被改性颗粒的表面特性和不同的溶剂体系进行定制，因此针对性极佳。不过，对于纳米级的粉体材料，选用低分子量分散剂，可以避免长链在相邻颗粒间发生链缠结或桥联，导致体系粘度异常升高。

2、PH值的调控：

金属纳米颗粒在水性体系中的表面电荷密度和符号强烈依赖于介质的pH值。当pH值变化时，颗粒表面的质子化/去质子化平衡发生移动，从而改变Zeta电位的大小和方向，在等电点（即Zeta电位为零的pH值）附近，颗粒间静电排斥力消失，体系极易发生团聚。比如，对于最初带负电的颗粒，加入碱性物质会使体系pH升高，颗粒更倾向于维持或增强其负电性；相反，加入酸性物质则会使pH降低，逐渐中和颗粒表面的负电荷，直到到达等电点后，颗粒将随着PH继续降低，转而带越来越多的正电荷。

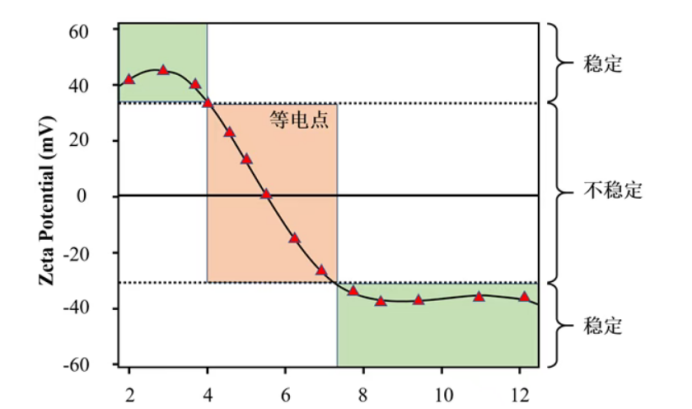

PH值对于Zeta电位及体系分散稳定性的影响

需要注意的是，部分分散剂对于体系的PH值敏感（如阴离子和阳离子分散剂），调控时需注意与分散剂的匹配问题。

小结

要实现导电墨水的长期稳定，需充分利用好静电排斥与空间位阻这两种屏障作用。实际配方调试过程中，不能单一依靠某一类分散剂或者仅调节 pH 完成体系优化，二者的适配效果还需要结合墨水溶剂类型、金属颗粒粒径与表面状态等进行。除此之外，研磨、搅拌等分散工艺也需要与之配套，合理控制研磨转速、研磨介质粒径与处理时长，借助机械外力打破已经形成的软团聚，同时规避过度加工造成颗粒破碎、表面活性异常升高带来的二次团聚风险。只有经过配方与工艺协同处理后的导电墨水，在储存阶段才能有效缓解颗粒沉降现象，印刷时墨水流变性能保持稳定，减少印刷线路厚薄波动、断路虚连等不良现象。

粉体圈Corange整理
