碳化硅半导体的性能优势，早已是行业共识。眼下真正限制其进一步放量的，更多还是成本与量产能力。但一旦规模化制造跑通、成本持续下降，这个市场的增长潜力将被快速释放。尤其是在新能源车、光伏储能、充电桩、工业电源及现在增速很快的AI数据中心高功率电源持续升级的背景下，发展碳化硅半导体，已经不只是技术进步的选择，更是提升能效、推动产业升级的现实需要。凭借更高效的电力转换、更强的高温高压适应能力和更高的系统可靠性，以及推动设备小型化、高功率密度化的潜力，SiC半导体正在重塑高功率应用的竞争格局。

Wolfspeed 推出的 2300V 无基板碳化硅模块，面向 1500V 直流母线应用开发，并采用了其前沿的 200mm 碳化硅晶圆。

一、为什么要关注200mm？

如今，一个越来越清晰的信号正在出现：200mm（8 英寸）碳化硅，正从技术验证、客户送样走向商业化导入与产能爬坡阶段，2026 年有望成为集中放量的重要窗口。 头部厂商的动作已经非常明确：

l Wolfspeed于2025年9月宣布其200毫米碳化硅材料产品组合正式商业化上市，包括200毫米裸晶圆，以及可供客户即时认证的200毫米碳化硅外延片；

l Infineon （英飞凌）已在 2025 年一季度交付首批 200mm SiC 产品，奥地利菲拉赫（Villach）工厂负责首批制造，马来西亚居林（Kulim）基地则正推进 150mm 向 200mm 切换，并为后续高产量生产做准备；

l 意法半导体正以“意大利Catania+重庆”双基地推进200mmSiC产业化：前者瞄准垂直整合和高端制造，满产目标为每周15,000片；后者与三安合作，8英寸项目已正式通线，规划全面达产后每周约1万片车规级晶圆

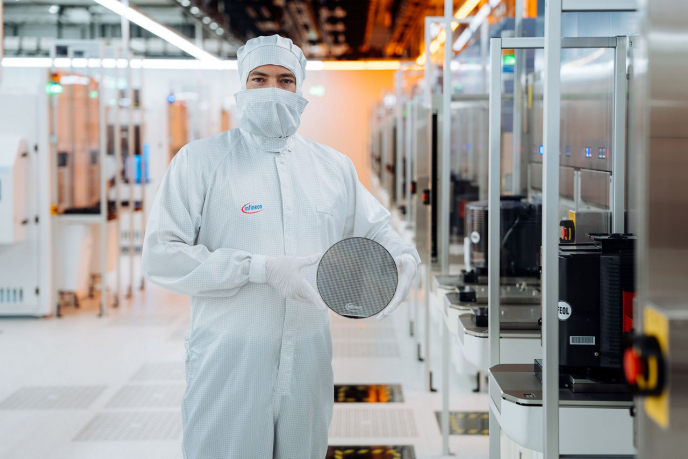

奥地利菲拉赫英飞凌技术洁净室，一名技术工程师手持一块200毫米碳化硅晶圆

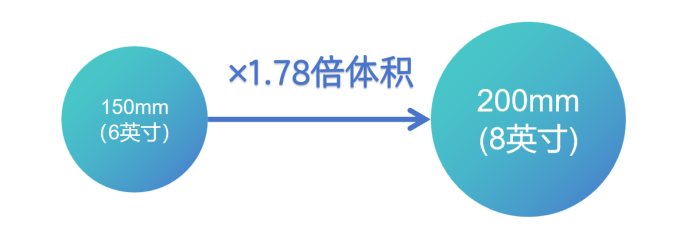

为什么一定要盯住200mm？因为对碳化硅来说，200mm 不只是尺寸升级，更是产业化拐点。200mm 晶圆可用面积约为150mm的1.78倍。在良率和工艺可控的前提下，更有利于提升单片产出、摊薄单位成本。

与此同时，200mm 还对应着成熟的设备与工艺生态。Infineon 将其称为“larger and more efficient”，这里的“更高效”并不只是指器件性能本身，更强调制造效率和成本效率的提升；国际 SiC 材料厂商Coherent 也强调其有助于提升生产率、降低器件成本。行业之所以反复强调200mm，本质上不是为了“做大尺寸”本身，而是为了推动SiC从技术验证走向更低成本、更大规模、更高效率的量产阶段。

但需要看到的是，200mm 带来的不只是面积红利，也同步抬高了制造门槛。晶圆尺寸越大，对缺陷控制、厚度均匀性、翘曲水平、表面质量以及后续外延工艺窗口的要求就越高。Wolfspeed在其200mm商业化发布中就特别强调了350μm裸晶圆的参数规格改善，以及200mm外延在掺杂和厚度均匀性上的提升对MOSFET良率的价值。这也意味着，200mm的竞争，是良率、成本和制造能力之争。谁能在更大尺寸下稳定控制晶圆质量、持续提升良率并压缩单位成本，谁就更有机会把200mm产能真正转化为市场份额和盈利能力。

二、为什么是氧化铝精密磨料？

在这一轮竞争中，晶圆精密加工与表面工程的重要性正在被重新放大。对晶圆而言，加工环节不仅影响材料去除效率，更直接决定表面质量，而表面质量又会进一步影响后续外延、器件制程以及最终良率表现。

对于SiC而言，这一挑战尤为突出：它兼具高硬度、高脆性和强化学惰性，公开综述将其归纳为一种“高效去除与低损伤控制并存”的难加工材料，这也是其晶圆制造过程中研磨、抛光及CMP始终处于关键位置的重要原因。

也正因如此，围绕碳化硅晶圆加工的关键材料，正在从传统辅助耗材走向影响良率和成本的重要变量。对于这类高硬脆材料而言，磨料体系的核心挑战始终在于：一方面要保证足够的去除效率，另一方面又要尽可能压低表面和亚表面损伤。相比更偏“温和去除”的二氧化硅体系，氧化铝凭借更高的硬度和更强的机械去除能力，在SiC粗抛、半精抛及强调提效的CMP场景中，更具现实应用价值。公开研究也表明，SiO2虽在传统集成电路抛光中应用广泛，但在SiC上往往会因硬度不足而限制去除率和加工效率；而Al2O3则能够增强机械去除作用，从而提升SiC-CMP的材料去除率。再结合粉体圈万里行走访获得的信息，已有晶圆厂正在寻找测试用于碳化硅晶圆的氧化铝基研磨抛光材料，这也从侧面说明，这一路线并非停留在理论层面，而是正在逐步进入实际验证阶段。

当然，我们也要看到，200mmSiC放量带来的机会，真正有机会受益的，不是普通意义上的氧化铝粉体，而是能够进入晶圆加工体系、满足高纯度、窄粒径分布、低团聚、高分散稳定性以及浆料适配性要求的氧化铝精密磨料。更进一步说，晶圆厂真正采购和验证的，也往往不是单一干粉，而是能够在客户端工艺窗口内稳定运行的磨料体系、浆料配方以及成套加工解决方案。换句话说，行业真正需要的，不是“能磨”的氧化铝，而是“既能提高效率，又能把损伤控制住”的氧化铝基精密磨料体系。

小结：

这场机会并不属于所有氧化铝玩家，而只属于那些能够跨过晶圆级验证门槛、真正进入客户工艺体系的企业。说到底，200mmSiC带来的，不只是更大的晶圆，而是更高的良率要求、更严的成本压力和更复杂的工艺协同。对于氧化铝精密磨料而言，未来比拼的也不只是材料本身，而是从粉体到浆料、从性能到验证、从供货到解决方案的综合能力。谁能在这些约束下把产品真正做到位，谁才有可能在这轮200mm SiC放量中抓住机遇。

参考资料：

1、Infineon 英飞凌官网，英飞凌在200毫米碳化硅（SiC）路线图上迈出新里程碑：产品向客户推送开始

2、Wolfspeed官网，Wolfspeed 宣布 200 mm 碳化硅材料产品组合开启大规模商用，推动行业实现规模化量产

3、意法半导体官网

编辑整理：粉体圈 Alpha
