在海洋环境中，海上风力发电机的塔筒长期面临高盐、高湿与强紫外的严峻考验；与此同时，跨海大桥钢箱梁、高速公路护栏等户外基础设施，也持续经受着雨水和紫外线的侵蚀......这些支撑着国家新能源战略与交通命脉的关键基础设施，面对长达数十甚至上百年的服役安全要求，首当其冲的挑战便是腐蚀。

来源：网络

长期以来，以环氧富锌涂层为代表的传统防腐体系是行业主流选择，但其运用电化学牺牲阳极的不可逆防腐方式已逐渐触及性能天花板。因此，具有更优防腐性能和环保优势的聚苯胺粉末涂料，利用其氧化还原性在金属基材表面形成致密的防腐氧化膜，正成为应对高浓酸、碱、盐腐蚀的新焦点。

聚苯胺粉末涂料的主动防腐机制具有什么优点？

与富锌涂料电化学牺牲的防护机制截然不同，聚苯胺粉末作为一种具有独特的氧化还原性能的本征导电聚合物，当其以精细粉末的形式均匀分散于环氧树脂等基料中时，可利用其全还原态、中间态、全氧化态之间可以相互转化的特性，发挥多重协同防护作用：

·电化学钝化”效应：聚苯胺粉末氧化电位（约0.5~0.7V/SCE）高于铁、铝、铜等大多数金属，具有广谱防腐适用性。在腐蚀环境中，聚苯胺与这些金属基材接触时，会通过氧化还原反应促使金属失去电子，并在金属和涂层界面形成一层致密的氧化膜（钝化膜）有效隔离金属与腐蚀介质（如氧气、水、盐离子等），阻止腐蚀反应的进一步发生。

▪ 电子传递屏障作用：在电化学钝化的作用下，聚苯胺自身会被还原，但与其他材料不一样的是，聚苯胺的还原态在空气中不稳定，会重新氧化成导电态，恢复电子接受能力，形成一个可逆的氧化还原循环，这不仅赋予了材料持续自我修复的能力，而且在这个过程中，聚苯胺涂层和金属表面之间形成了一个与腐蚀过程中电子传递方向相反的电场，阻碍了电子从金属直接向具有更高氧化性的腐蚀介质（如氧气、水等）传递，显著降低了腐蚀速率。

·物理屏蔽作用：聚苯胺涂料形成的涂层本身具有一定的致密性，能够物理阻隔腐蚀介质与金属表面的接触。

从工业设备到超级工程，聚苯胺粉末涂料的优势在应用中得到检验

技术的成熟度最终需要最具挑战性的真实场景中接受检验。当前，聚苯胺粉末涂料已逐步走出实验室，其应用正深度聚焦于国家战略推动、防腐需求极为迫切且附加值高的若干标志性领域。

1、工业设备防腐

在石油化工、火电核电等领域，各类化工反应器、烟道的内壁及附属管线长期暴露于潮湿、化学品、盐雾或高温等复杂严苛的环境中，不仅导致设备外观受损、壁厚减薄、结构强度下降，缩短其使用寿命，更可能引发泄漏、故障甚至安全事故，造成巨大的经济损失与生产中断，而聚苯胺粉末涂料在该“腐蚀重灾区”展现了独特的耐受性，不仅延长了关键设备的大修周期，其环境友好型（低VOC、无重金属）的特性也更符合现代工业的绿色标准。

比如，江苏索普集团的低温换热器、（工况条件：温度-5℃，含20%食盐水，腐蚀强度≥12㎜/年，相当于ISO9223-2012中最高腐蚀强度的17倍以上）、湘钢煤气管道防腐工程、莱钢II厂区连铸1车间二冷室钢结构涂装（工况条件：温度85℃，相对湿度100%，含盐量饱和，高照度辐射，有振动，腐蚀强度≥12㎜/年）均采用聚苯胺防腐涂层，并在在酸、碱、盐等严苛环境中验证了其具有的极强防护能力。

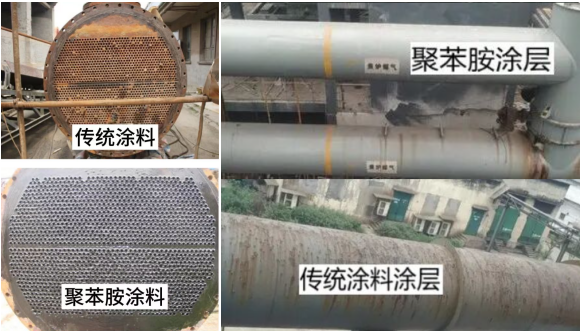

索普集团的低温换热器（左，运行17个月）、湘钢煤气管道防腐工程（右，运行1个月）采用传统涂料与聚苯胺涂料的对比

2、建筑与基础设施防腐：

聚苯胺防腐涂料的长期耐受性，在建筑与基础设施，甚至一些超级工程中也得到了验证。比如，2025年通车的长沙兴联路大通道，其防腐方案中明确采用了“环氧聚苯胺重防腐底漆”作为核心配套，以抵御湘江流域温湿交变气候和融雪剂侵蚀。而在福建漳浦的前湖大桥加固工程中，则为处于沿海环境的桩基混凝土掺入了“聚苯胺复合抗生物附着剂”，以对抗海洋生物附着与氯离子侵蚀的双重威胁......

长沙兴联路大通道（左）与福建漳浦前湖大桥（右）

3、海洋工程防腐

在浩瀚的蓝色海洋，船舶与海工装备是聚苯胺重防腐涂料的终极考场。德国的Wessling研发的SkippersCORRPASIV490海洋防腐涂料，率先成功应用于船舶，港口和码头的防腐，相比环氧富锌涂，其密度可降低约40%，可极大减轻整体结构重量。而在国内，天津大学王纪孝教授研发的聚苯胺纳米球、纳米线、纳米片的生产也已达工业化规模，其与平耐集团研发的SM-2000重防腐涂料应用于美钻能源流花水下采油树生产控制管线和支架等的涂装，在前期一系列严格测试的基础上，其重防腐作用在海深2000米内设备也得到有效验证，打破了水下采油树用重防腐涂料长期依赖进口的局面。

平耐集团聚苯胺重防腐涂料及在美钻能源深海水下采油树上的应用

小结

聚苯胺粉末重防腐涂料在工业设备。乃至海洋工程、跨海大桥等国家战略工程中的成功试炼，标志着一个更环保、更高效、可持续的腐蚀防护新时代正在开启。不过作为一种新型涂料，聚苯胺涂层在复杂、多因素耦合的真实环境下能否稳定工作30-50年，仍需更长期、系统的服役数据支撑和持续的工程化优化。同时，由于其合成与改性工艺相对复杂，导致其原料成本较高，未来，实现高纯度、高性能聚苯胺的低成本生产，仍是是产业化必须解决的课题。

粉体圈Corange整理
