小型燃煤锅炉除尘器是专为处理燃煤锅炉产生的烟尘而设计的设备，其结构通常包含多个关键组成部分，以确保高能效、稳定的除尘效果。以下是对小型燃煤锅炉除尘器主要结构的详细解析：

一、进风口与烟气分布器

 ● 进风口：作为烟气进入小型燃煤锅炉除尘器的入口，其设计需考虑增加烟气的分布均匀性，以减少对过滤介质的局部冲刷，延长设备使用寿命。

 ● 烟气分布器：该部分的作用是将从进风口进入的烟气均匀地分布到后续的过滤介质层上，确保整个除尘过程的均匀性和高能效性。

二、过滤介质层

 ● 过滤介质：是小型燃煤锅炉除尘器的核心部分，常见的过滤材料包括滤袋（如聚四氟乙烯纤维制成的布袋）、滤筒等。这些材料具有良好的耐高温、耐腐蚀、耐磨损等特性，能够有效捕捉烟气中的烟尘颗粒。

 ● 滤袋总成：滤袋框架、布袋及挂袋的衔接设计采用自锁设备，安装、替换便利，并能延长滤袋的使用寿命。滤袋笼骨的制作和焊接符合相应的行业标准，确保整体结构的稳定性和可靠性。

三、清灰系统

 ● 脉冲喷吹体系：由反冲气箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。当滤袋上的积灰达到一定程度时，清灰系统会通过脉冲喷吹的方式将积灰清除，保持滤袋的清洁和除尘效率。电磁脉冲阀是滤袋除尘的动力元件，其膜片经久耐用，使用寿命长，满足了脉冲电磁阀稳定运行的要求。

 ● 出灰体系：由电振动器、电加热器、灰位指示器等组成。电振动器确保尘埃具有良好的流动性，而电加热器则用于防止灰斗内积灰结块。灰位指示器则用于监测灰斗内的灰位情况，确保及时清理。

四、排放口与离线维护体系

 ● 排放口：是烟气经过过滤后的出口，需要确保排放出的烟气符合环保要求。在排放口处可以设置监测设备，对排放烟气进行实时监测。

 ● 离线维护体系：主要由旁路阀、紧迫喷水体系、差压设备、料位计、测温仪、压力检测设备、脉冲操控仪、滤袋检漏设备等组成。该体系允许在除尘器正常运行时进行部分或全部的离线检修和维护工作，而无需停止整个除尘过程。

五、箱体与辅助设备

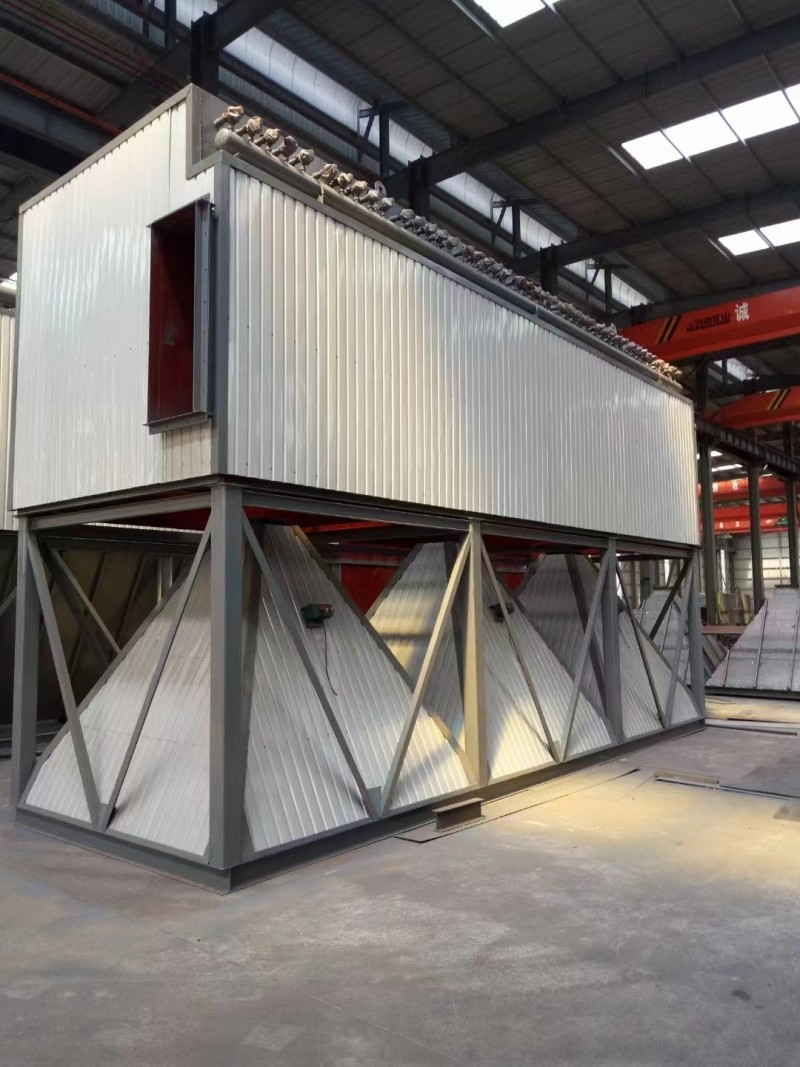

 ● 箱体部分：由上箱体、中箱体、下箱体、烟气分配器、花板、平台、扶梯、支脚等组成。这些部分共同构成了除尘器的外壳和支撑结构，确保整个除尘过程的稳定性和安全性。

 ● 操控体系：主要由脉冲喷吹操控仪、MC电脑操控柜、热电阻温度计、静压测点、料位指示器、丈量元件等组成。该体系用于监控和控制除尘器的运行状态和各项参数，确保除尘过程的高能效性和稳定性。

小型燃煤锅炉除尘器的结构紧凑、功能完善，能够有效处理燃煤锅炉产生的烟尘污染问题。通过合理的结构设计和先进的清灰技术，该设备能够保持高能效的除尘效率和稳定的运行状态，为环保事业做出贡献。
