在半导体、光电及精密制造产业中，影响产品良率的因素往往并非明显的机械损伤，而是隐藏在制造过程中的静电累积与微粒污染。尤其在无尘室环境中，细微静电不仅容易吸附灰尘和微粒，还可能引发局部放电，对晶圆、光罩及精密零件表面造成污染或瑕疵，同时可能对敏感元器件造成微损伤或潜在功能失效，从而影响后续制程的稳定性与产品可靠性。

作为精密制造中广泛应用的先进陶瓷材料，氧化铝长期以来因其高硬度、耐磨性、耐腐蚀性、耐高温性以及优良的绝缘性能而备受重视。然而，在静电高度敏感的应用场景中，单纯的高绝缘特性并不总是优势。过高的绝缘性可能导致电荷在表面或局部区域积累，进而增加微粒吸附和局部放电发生的风险。因此，如何在保留氧化铝原有性能优势的同时，实现可控的静电释放，成为新的材料优化方向。

一、什么是静电耗散材料？

从电学行为角度来看，材料通常可分为三类：

1、绝缘型材料

以电隔离为主要特征，体积电阻率极高，电荷不易迁移，容易在表面或局部区域长期积累。

2、静电耗散型材料（ESD-safe / dissipative materials）

体积电阻率介于绝缘体与导体之间，既不会像高绝缘材料那样长期积累电荷，也不会像高导电材料那样瞬时快速导通。其核心特征是抑制静电积累并实现可控、温和的电荷释放。

3、导电型材料

以快速导电或电荷泄放为主要特征，体积电阻率低，可迅速传导电荷。

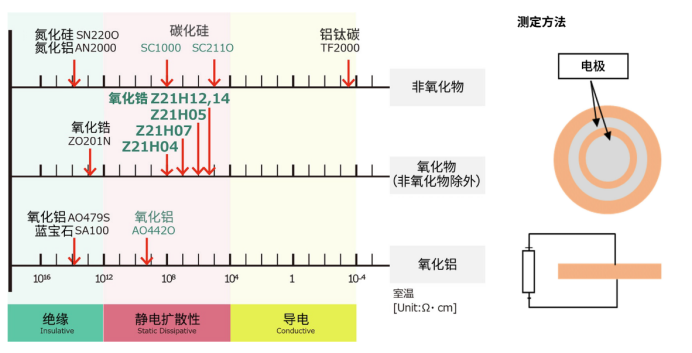

绝缘材料、静电耗散材料、导电材料体积电阻范围参考(来源：京瓷)

对精密制造来说，这类材料的价值主要体现在三件事：

1、保护敏感电子器件

在接触、搬运或贴近器件的过程中，静电放电（ESD）可能对微电子器件造成损伤。这类损伤不一定肉眼可见，但可能引发性能漂移、潜在失效或寿命下降。具备静电耗散能力的材料能够降低静电积累与突发放电风险，从而更好地保护敏感器件。

2、降低颗粒吸附与污染风险

高绝缘材料更容易在表面积累电荷，进而吸附灰尘、碎屑和微粒。在洁净制造环境中，这会增加异物污染风险。相较之下，静电耗散材料有助于减少表面带电和颗粒吸附，因此在防尘和避免异物附着方面具有明显价值。

3、提升制程稳定性与良率

在重复接触、摩擦、搬运以及高速自动化运行中，材料若能稳定释放电荷，就更有助于减少静电引发的随机扰动、部件损伤和过程波动，从而提升工艺一致性、制造稳定性和良率控制水平。

二、静电耗散功能氧化铝的技术路线

从实现方式看，静电耗散功能氧化铝并不是简单在普通氧化铝上“加一个防静电标签”，而是通过材料设计，将原本高绝缘的氧化铝调整到更适合静电控制的目标电阻区间，使其氧化铝在保留原有机械性能和耐环境性能优势的同时，具备更稳定、更可控的静电耗散能力。总体来看，这类材料的技术路线大致可以分为两种。

1、表面功能化路线

表面功能化路线并不改变氧化铝本体的基本属性，而是通过表面涂层或表面处理，让零件表面获得一定的静电控制能力。其优点在于实现路径相对直接，尤其适合在现有氧化铝结构件基础上快速赋予表面导电或静电耗散效果；但局限也较为明显，当应用环境对耐腐蚀性、耐久性以及颗粒控制提出更高要求时，单纯依赖表面方案往往会面临新的挑战。

从已有公开资料来看，聚合物涂层是这一路线中较常见的一类方案。Asuzac 的资料提到，由于氧化铝本身属于绝缘材料，过去很多场合会采用包括特氟龙涂层在内的导电性氟树脂涂层，以实现表面导电效果。与此同时，Chemours 的 Teflon PFA C-980 产品资料也显示，经过改性的氟聚合物能够具备抗静电级别的电导能力。这说明，对于绝缘型氧化铝结构件而言，借助功能涂层实现表面静电控制，曾经是一条较为直接的工业路径。

静电耗散涂层晶圆搬运手(来源：Asuzac)

不过，这类路线也面临新的现实约束。近年来，欧盟围绕 PFAS（全氟和多氟烷基物质）的 REACH（《化学品注册、评估、授权和限制法规》）限制提案持续推进，ECHA（欧洲化学品管理局）也在持续更新相关内容。在这样的政策背景下，含氟聚合物方案的长期合规性和使用趋势受到更多关注。需要说明的是，这并不等同于所有氟聚合物都已被全面禁止，但确实意味着此类路线面临更高的不确定性和更严格的审视。

除了聚合物体系，陶瓷类功能涂层也是表面功能化路线的重要组成。以京瓷公开的新型半导体陶瓷涂层为例，其做法是在基材表面沉积半导体陶瓷涂层，以实现静电消除；当薄膜厚度不超过50微米时，该涂层还可保持透气性，因此能够用于带有多孔陶瓷的晶圆真空夹头部件，以防止静电击穿。

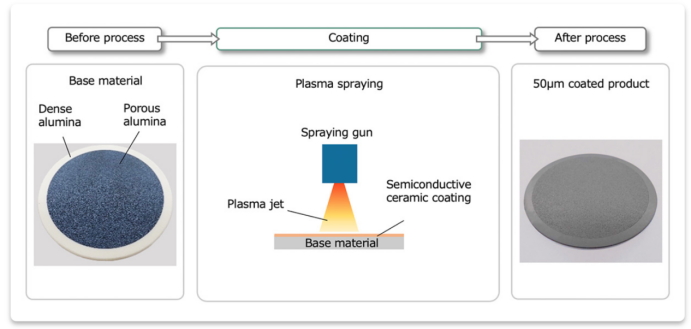

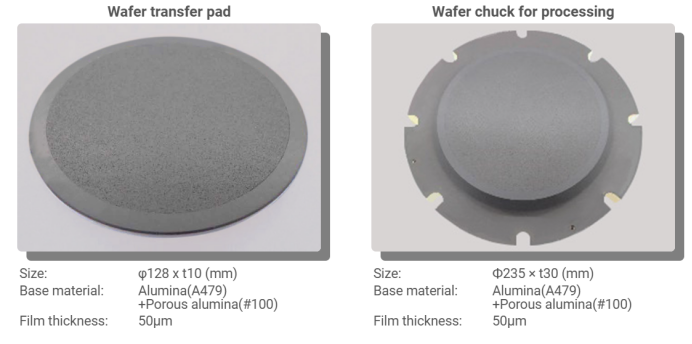

晶圆夹头的涂层工艺及案例(来源：京瓷)

总体来看，表面功能化路线的价值，在于它能够以相对直接的方式赋予氧化铝零件表面静电控制能力；但对于半导体、光电及精密制造这类高洁净、高可靠场景而言，表面方案除了要实现静电耗散外，还必须同时兼顾附着力、耐腐蚀性、低颗粒、洁净度和长期稳定性。因此，相比单纯的表面处理，行业也开始越来越关注通过材料本体设计来实现更稳定、更耐久的静电耗散能力。

2、本体改性路线

这一路线的核心是在材料本体内部通过配方设计和微观结构调控，使其整体呈现出中等电阻率和静电耗散特性。这类方案的优势在于，静电耗散能力来自材料本身，因此在长期使用过程中，往往更有利于兼顾耐磨性、耐腐蚀性、洁净性和尺寸稳定性。对于半导体、光电及精密制造场景而言，这一点尤其重要，因为相关部件往往不仅要具备静电控制能力，还要同时满足低颗粒、高洁净和长期服役的要求。

以 CoorsTek 为例，其推出的 StatSafe™ ESD-safe 陶瓷材料是本体改性路线的代表之一。公开资料显示，该类材料以经过验证的半导体级氧化铝为基础，通过材料配方设计，使材料本体形成具有可控电学行为的多相微观结构，从而实现静电耗散。相较普通氧化铝材料，StatSafe™ 在延续高硬度、高刚度、耐磨性、耐腐蚀性和尺寸稳定性等性能优势的同时，还具备优异的静电耗散特性和良好的表面光洁度（可达 0.3 μm），可应用于洁净、高精度要求的末端执行器、拾放工具等场景。

CoorsTek静电耗散工程陶瓷StatSafe™的微观结构(来源：CoorsTek)

不过，相较于概念上的先进性，本体改性路线真正走向产业化的难点，仍然集中在产品电阻率控制。其原因在于，静电耗散型氧化铝并不是简单“做导电”，而是要把材料整体电阻率稳定控制在一个较窄的目标区间内；这一窗口又容易受到掺杂分布、微观结构以及烧结工艺波动的影响，因此要同时实现性能达标、分布均匀和批次一致并不容易。

这一点在国内企业推进过程中同样突出。以柯玛公开资料为例，其开发方向是形成中等电阻率、具备静电耗散功能的氧化铝陶瓷，以提升相较当前特氟龙涂层方案的耐腐蚀性，并面向显示面板、半导体等对洁净度、静电控制和部件长期稳定性要求较高的国内外客户进行推广。其公开资料也显示，产品电阻率控制是该路线产业化推进中的核心难点之一。

小结：哪些场景更需要静电耗散功能氧化铝？

对于传统氧化铝结构件而言，绝缘性通常是一项优势；但在半导体、电子制造和高洁净自动化设备中，过高的绝缘性有时也意味着电荷更易积累。静电耗散功能氧化铝的价值，正是在保留氧化铝高硬度、耐磨、耐腐蚀、耐高温等优势的同时，为结构件补上“可控释放静电”的能力。

从应用场景看，这类材料尤其适用于以下几类部件：一是晶圆搬运、真空吸附和末端执行器等直接接触晶圆或高洁净工件的部件；二是电子元件装配、测试、拾放过程中需要兼顾ESD防护与低颗粒控制的治具和工具；三是显示面板、薄膜玻璃及其他对表面洁净度和静电控制较为敏感的搬运或接触件；四是部分需要长期服役、同时承受腐蚀、磨损和洁净约束的工艺装备接触件或功能部件。对这些场景而言，静电耗散功能氧化铝已不再只是简单的“可选升级项”，而正在逐步成为影响器件安全、颗粒控制和工艺稳定性的关键材料选项。
