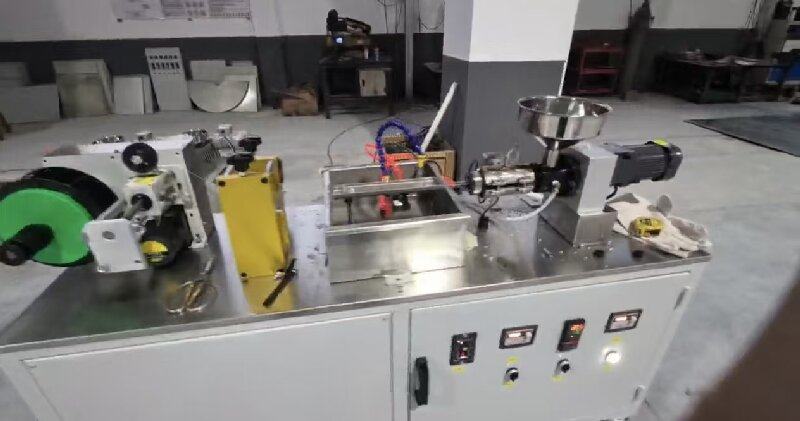

PEEK高温3D耗材实验挤出机SJ20型单螺杆挤出机组技术参数

一、主机部分（SJ20单螺杆挤出机）

1. 螺杆规格：螺杆有效直径Φ20mm

2. 长径比：螺杆有效长度与直径之比 L/D=12：1

3. 温度控制系统

- 温控调节范围：室温～300℃（需要超高温度定制前务必书面特别标明）

- 温控精度：±2℃

- 温控仪表：采用RKC原装数显温控仪表，控温稳定精准

4. 螺杆与机筒材质

- 材质：38CrMoAlA优质氮化合金钢

- 工艺：整体调质处理+深层氮化处理+精密研磨抛光

- 表面硬度：HV≥750，耐磨、耐腐蚀、使用寿命长

5. 驱动电机

- 功率：120W

- 类型：三相交流异步电机，运行稳定、噪音低

6. 螺杆转速：0～60r/min（转/分钟）

7. 控制系统：采用调速器调速，调速平滑、力矩稳定、响应精准

8. 机筒加热系统

- 加热方式：云母片式电加热器

- 外壳材质：不锈钢防护外壳，美观耐腐蚀

- 加热分区：机筒1区独立加热

- 加热功率：单区500W

9. 减速传动系统：配置高精度行星齿轮减速机，传动效率高、噪音低、承载能力强

10. 设备物理参数

- 整机重量：约100KG

- 主机外形尺寸（长×宽×高）：600mm×300mm×600mm

二、3D耗材实验挤出机辅机配套系统（挤出成型辅机）

1. 冷却定型水槽

- 外形规格：500mm×200mm×300mm

- 材质：通体304#不锈钢焊接成型，防锈耐腐蚀

- 功能：用于挤出制品水冷定型，水位可调，预留进出水端口

2. 履带式牵引机

- 牵引结构：双聚氨酯耐磨滚轮，不伤制品、摩擦力稳定

- 驱动电机：0.75KW专用牵引电机

- 牵引速度：0.5～50m/min（米/分钟），变频无级调速

- 特点：牵引力均匀、速度平稳，适配多种小口径制品牵引

3. 自动收卷机

- 收卷配置：标配收卷盘1个

- 驱动系统：力矩电机1台，张力恒定、收卷整齐

- 排线系统：配备精密自动排线器，实现有序均匀排线

- 适用：匹配挤出线速度，实现连续自动收卷
