发泡管材挤出实验线（案例：

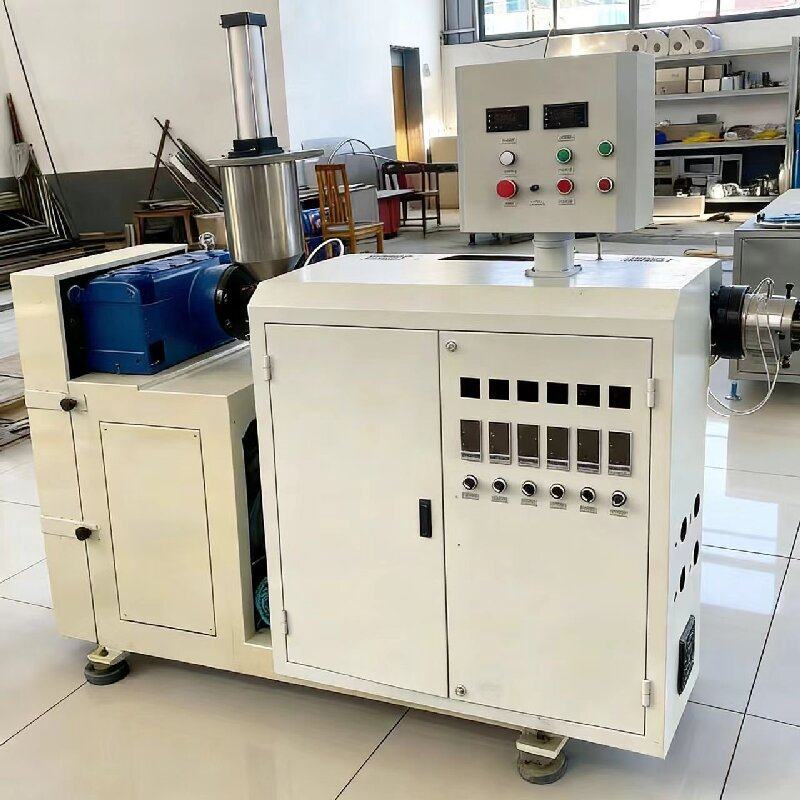

SJ45单螺杆挤出机（发泡管材）技术参数

一、设备用途：PVC+橡胶发泡管挤出成型.（定制款）

二、成品规格：内Ф40mm，外Ф49mm.速度：2～5m/min.单批次用量及产能：5～30kg/h

三、设备组成部分：

1、45单螺杆主机（含电控箱）   一台

2、模具                       一套

3、强制喂料机                 一套

四、主要配置：（略）

五、机组主要技术参数：

1.SJ45挤出机主机 （交流15KW）

2.螺杆参数：

直径：Ф45mm

材料：采用38CrMoAIA氮化钢，B/M型式，全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100%。

长径比：25:1。

转速范围：0～80rpm。

中 心 高：1000mm

2.筒体参数

材料：SACM铝铬锰合金钢氮化处理，精密研磨，内表面的硬度高于螺杆的螺纹峰面硬度R2-R3度。

机组中心高度1000mm。

3.减速箱：减速齿轮箱经精密研磨，具有抗磨损，低噪音之特点，国标#145.

4.加热及冷却：4区水套层(机筒3段，机头1段)；温控范围外水温调控.

5.机头及模具：按样品规格定制模具.配备新型锁扣式法兰盘，拆装方便快捷。

6.真空脱气装置：0.75KW，SK0.15水环真空泵；不锈钢真空罐；管道镀铬；上盖可视镜.

7.机筒夹层循环水道：软水循环冷却；冷却泵0.55KW；水管不锈钢；意大利电磁阀；

8.电控部分：

a)主控制操作箱，含单动与自动联动控制；

橡塑共混发泡管材打版机型：SJ45型单螺杆挤出机(根据横截面尺寸可选30机型等)

技术要点：

该工艺重点在螺杆长径比和压缩比以及螺纹结构设计是关键！

由于物质融合塑料和橡胶两类聚合物，一类热熔性质和一类必须保持低温防止烧胶特性.同时兼顾橡胶螺杆设计特征有要求具备塑料类螺杆要求；根据混炼工艺组合塑型段挤出机和结构.

五、安装用户自备：

a)安装电源：380V+10%  50HZ  三相五线制；总功率20KW.

b)安装占地：长2宽1米

c)地基及配接电源、水源及压缩空气管线及相关工程。(相关指标，出货前由我方列表通知)

d)试机使用的原料、材料及产品测试、检验。
