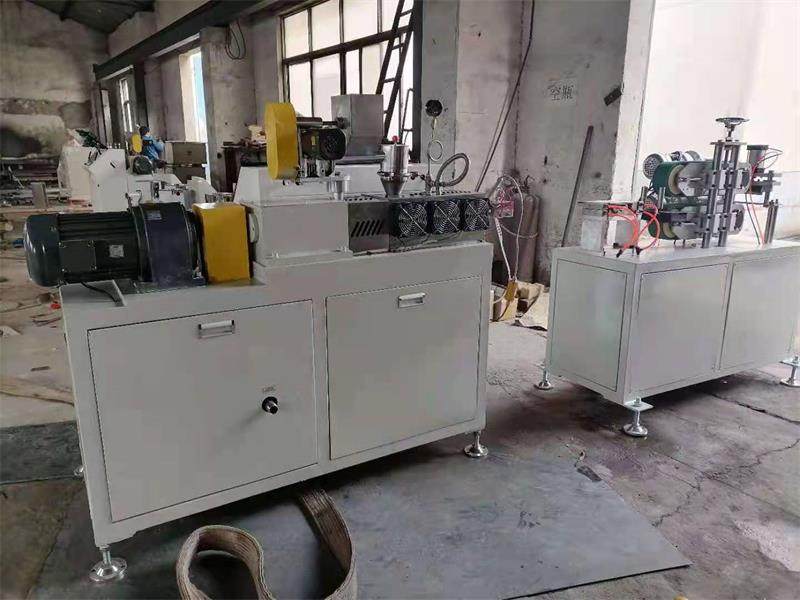

实验室专用小型挤出机生产线定制成功案例之一！(按需定制)

SZ20/40 主机/模具/三辊压延/牵引.

用途及材料：PVC/PE.

试验混炼挤出成片材.填充20%以上混炼塑化适用

规格：宽150-200mm;厚0.2-1.5mm;精度+0.1mm .

ZS20型锥形双螺杆挤出机技术参数

一.基本参数Specification:

厚度调节范围：0.2-1.5mm

厚度均匀度：±0.2mm；

片材宽度：150-200mm(max)

适用原材料:按材料订做螺杆结构.

挤出量：5-10kg/h；

二、挤出系统Extrusion System

ZS20型锥形双螺杆挤出机基本参数：

1.螺杆直径：20/40mm（锥形异向）

4.有效长度：390mm

5.加热方式：电加热

6.温控范围：≤300℃（如实际材料所需温度过高，订做前务必书面告知我方）

7.温控精度：+2℃

9.喂料功率：0.12kw

10.喂料螺杆：螺杆转数（可调）（如下料螺杆机筒温控区要求低温通水；定做务必告知.）

11.机筒螺杆：38CrMoALA，调质、氮化（渗氮研磨HV950），氮化层深度0.5-0.8mm,表面粗糙度Ra0.2,螺杆直线度:0.015mm, 具有耐磨损、耐腐蚀，使用寿命长.

12.主机功率：6极2.2Kw（变频调速）

16.减速机箱：（江阴）齿轮和轴类零件采用高强度合金钢材料，齿轮轴经渗碳、淬火、磨齿等工艺加工，齿轮精度为GB10095-88，6级，齿面硬度为HRC56-62°。具有减震，低噪音，精细耐磨，使用寿命长等优点.

17.加热功率：3kw

18.加热区段：机筒1区通水；3区加热；模具2区.

19.加热器件：铸铝加热器

21.机筒冷却：风冷却

24.真空装置：真空泵功率1.55KW

26.主机高度：以螺杆机头出料口为标准，中心高1m，喂料螺杆料斗总高1.68m.

28.机器体积：2M*0.65M*1.5M

三、主机挤出机配置

四、模头及分配系统

五、流涎冷却系统冷却辊 （三辊压延冷却成型）

六、二辊牵引：

七、电器配置：
