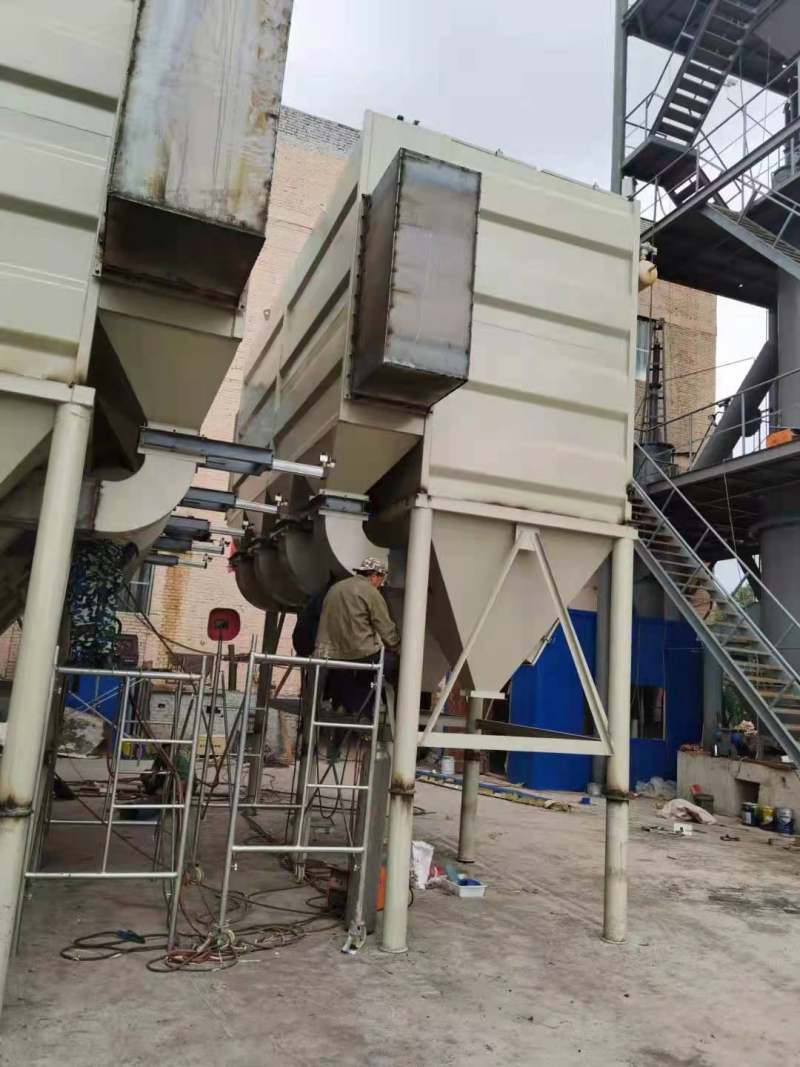

双列拼接式96-7*2型纯离线除尘器是一种高能效除尘设备，采用双列拼接设计和纯离线清灰方式，确保除尘效率高、运行稳定。其内部结构主要包括以下几个核心部分：
1. 双列箱体结构
● 分室设计：双列拼接式96-7*2型纯离线除尘器由两列独 立的箱体拼接而成，每列包含多个独 立分室，支持分室隔离清灰，避免粉尘二次吸附。
● 拼接模块化：双列箱体通过法兰或螺栓连接，便于运输、安装及后期扩容维护。
2. 过滤系统
● 滤袋与骨架：每分室配置多组滤袋，由金属骨架支撑，形成高能效过滤单元，捕集微米级粉尘。
● 花板与密封：花板分隔净气室与尘气室，确保气流分布均匀，密封设计防止气流短路。
3. 纯离线清灰系统
● 提升阀控制：清灰时关闭分室进出口提升阀，彻 底隔离气流，实现“纯离线”状态，清灰更彻 底。
● 脉冲喷吹装置：通过压缩空气脉冲喷吹滤袋，配合离线状态，粉尘剥离效率高且不干扰其他分室运行。
4. 辅助结构
● 灰斗与卸灰装置：倾斜灰斗搭配振动器或空气炮，防止粉尘板结；星型卸灰阀或螺旋输送机实现连续排灰。
● 检修平台与爬梯：便于分室检修和滤袋更换。
双列拼接式96-7*2型纯离线除尘器结构设计兼顾高除尘效率与低维护成本，适用于钢铁、水泥等高粉尘行业。
