烟囱用耐高温防腐漆聚氨酯面漆耐酸碱防腐漆用玻璃鳞片

三、玻璃鳞片技术参数：

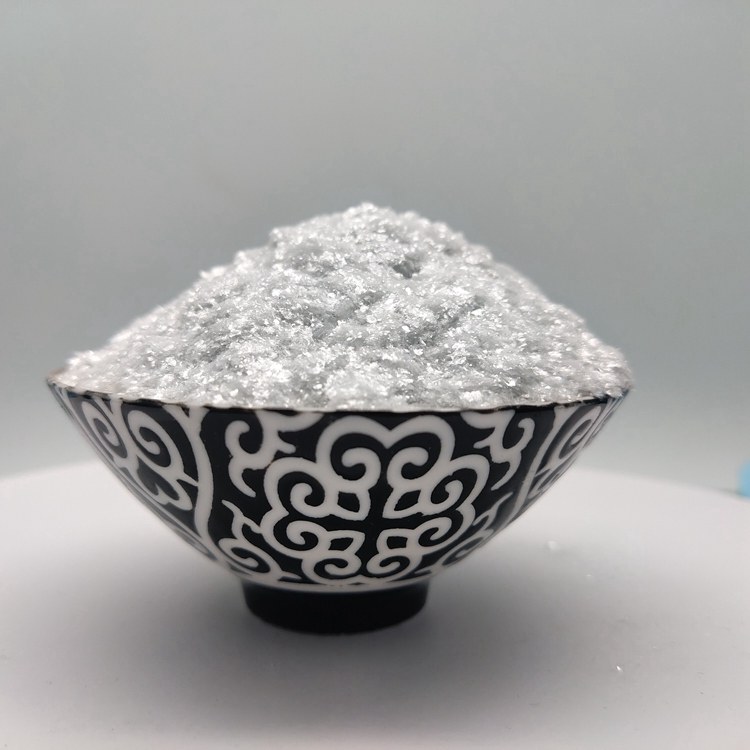

1.主要成分：Sio2 65-72%   外观：白色带光泽片状粉末

2.厚度：＜8um

3.片径：6目-400目

4.比重：2.52g/cm3

5.孔隙率：1.502%

6.巴氏硬度：57

7.抗拉强度：25mpa

8.抗弯强度：79.47mpa

9.抗压强度：12.35mpa

10.冲击强度：0.35Nm/cm2

11.膨胀系数（k-1）1.15*10 -6

12.水蒸气渗过率：0.0007-0.0160g/100m2、day、h

13.包装型号：25kg/袋

四、玻璃鳞片作用原理

施工后的玻璃鳞片涂料中，横纵比高达30-120的扁平型的玻璃鳞片在树脂中呈平行重叠排列的宫式结构，从而形成致密的防渗层结构。腐蚀介质在固化后的树脂中的渗透必须经过无数条曲折的途径，因此在一定厚度的耐腐蚀层中，腐蚀渗透的距离大大的延长，相当于有效地增加了玻璃鳞片防腐层的厚度 [1]  。

文盛玻璃鳞片（Glass Flakes）是一种5微米厚的玻璃碎片。它是由1200℃以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及碾磨等工艺步骤所制得。以这种玻璃鳞片作为填料的防腐涂层，具有很高的粘结力和优良的耐化学药品及抗老化性能。玻璃鳞片涂料是在热固性树脂里填充以特殊处理的鳞片状玻璃(含碱玻璃，C玻璃)，同增强用的无碱纤维(无碱玻璃，E玻璃)相比，成份比率完全不同。

烟囱用耐高温防腐漆聚氨酯面漆耐酸碱防腐漆用玻璃鳞片
