硝酸铟 vs 氯化铟（三氯化铟 InCl₃）

二者都是水溶性铟前驱体，都极易潮解，用于湿法制备氧化铟、ITO、IGZO、纳米材料；核心差异来自阴离子（NO₃⁻、Cl⁻），对半导体薄膜器件影响巨大。

一、基础理化对比

硝酸铟 In (NO₃)₃（水合）

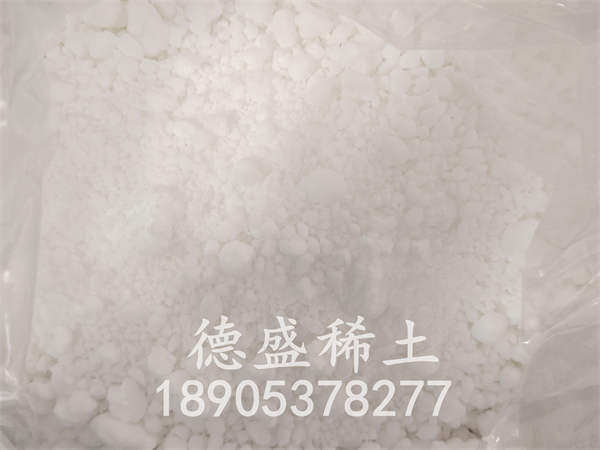

1. 外观：白色结晶，强潮解，敞口容易液化，易溶于水、乙醇。

2. 热分解：230‑250℃分解为 In₂O₃，释放 NO₂、O₂；氧化性危化品Indium Cor...。

3. 水溶液：强酸性，水解程度弱；长时间蒸干会生成碱式硝酸铟。

4. 阴离子：硝酸根，退火可以完全分解挥发；几乎不会残留阴离子杂质，这是半导体薄膜最大优势。

氯化铟 InCl₃（四水 / 无水）

1. 外观：白色结晶，潮解性极强；无水氯化铟 300℃以上可以升华。

2. 热分解：加热脱水时容易释放 HCl；即便高温退火，氯离子很难完全脱除，极易残留 Cl⁻。

3. 水溶液：强酸性，水解倾向明显，稀释、pH 升高易生成氢氧化铟沉淀；配溶液常需要加少量盐酸抑制水解。

4. 腐蚀性：氯离子对金属、镀膜设备有腐蚀。

二、半导体 / 光电薄膜工艺关键区别（最重要）

硝酸铟（溶液法 TFT、IGZO、ITO 薄膜优先）

✅优势

1. 硝酸根退火完全分解，几乎无阴离子残留；薄膜针孔少、漏电流低，器件可靠性好，适合 IGZO、In₂O₃‑TFT、溶液法 ITO、柔性显示薄膜。

2. 配制前驱液稳定性好，水解程度低，旋涂、喷墨打印、喷雾热解工艺友好。

3. 制备气敏 In₂O₃纳米材料、InP 量子点湿化学合成常用。

⚠️缺点

1. 强氧化性，高温分解放出有毒氮氧化物，设备需要排风；

2. 潮解严重，称量要快；属于危化品，仓储管控严格。

氯化铟 InCl₃

✅优势

1. 溶解度高，反应活性高；无水氯化铟可做有机合成路易斯酸催化剂；可作为合成有机铟（三甲基铟）的原料。

2. 喷雾热解制备 ITO 科研可以使用；成本通常略低于硝酸铟。

❌致命短板（半导体器件）

1. 氯离子很难彻底烧除，薄膜残留 Cl⁻：会造成薄膜针孔、漏电增大、器件漂移、腐蚀底层电极，大幅降低 TFT、OLED 器件良品率与寿命。

2. 水溶液容易水解，配液需要加盐酸调酸度，体系引入额外 Cl⁻。

3. 高温释放 HCl 腐蚀性烟气，腐蚀腔体、夹具。

现实行业情况：量产 IGZO、溶液 TFT 面板几乎不用氯化铟；多限于实验室科研、部分光伏 CIGS 工艺。

三、各领域应用对比

1、氧化物半导体 TFT（IGZO / In₂O₃ TFT）

• 硝酸铟：首选，5N 电子级，旋涂、喷墨打印量产研发路线主流。

• 氯化铟：仅实验室研究，量产产线规避，氯离子残留风险大。

2、溶液法 ITO 透明导电薄膜

• 硝酸铟：工业研发、柔性溶液 ITO 主流，阴离子可完全分解。

• 氯化铟：科研实验；Cl 残留会劣化薄膜导电与耐腐蚀性能。

3、量子点、纳米粉体湿化学合成

• 硝酸铟：InP 量子点、氧化铟纳米线、气敏材料常用。

• 氯化铟：部分体系可用，但 Cl 会吸附在纳米颗粒表面，需要充分洗涤。

4、光伏 CIGS 薄膜电池

• 氯化铟有应用：部分工艺用氯化铟做前驱、后处理助熔；该体系对 Cl 容忍度高于氧化物 TFT 器件。

5、有机合成催化

• 氯化铟优势更大，经典路易斯酸；硝酸铟氧化性强，很多有机反应不适用。

6、电镀铟

• 两者都可配制电镀液；氯化物体系导电性更好，但氯离子腐蚀设备；硝酸盐体系镀层内应力大，较少用于主流电镀产线。

7、制备氧化铟粉体

• 硝酸铟：煅烧得到高纯氧化铟，阴离子彻底去除。

• 氯化铟：煅烧产物容易带氯杂质，要充分高温煅烧 + 水洗。

四、纯度与关键检测指标

硝酸铟（电子半导体）

• 纯度：5N；重点管控 Fe、Cu、Ni、Pb、Na、K 金属杂质；硝酸根退火去除，一般不用检测阴离子残留。

氯化铟

• 除金属杂质外，必须检测残余氯离子；即便 5N 高纯氯化铟，薄膜工艺依然存在 Cl 残留风险。

五、选型简明判断

1. 做 IGZO、In₂O₃‑TFT、柔性溶液 ITO，显示半导体器件：优先硝酸铟，尽量不用氯化铟。

2. 有机合成催化、CIGS 光伏特定工艺、部分纳米科研：选氯化铟。

3. 怕阴离子残留、要高质量氧化物薄膜：硝酸铟。

4. 注意：两者都极易潮解，称量必须快速，密封储存。

六、风险小结

• 硝酸铟风险：氧化性危化品，分解 NO₂；无阴离子残留风险。

• 氯化铟最大风险：氯离子残留，腐蚀器件、造成漏电失效，氧化物半导体器件要慎重选用。
