纳米铬粉的粒径往下走一步，用途就换一个赛道。上海粒全纳米材料有限公司的纳米铬粉产品线里，粒径从几十纳米排到一百多微米，每种规格背后都有一套工艺逻辑在撑着。

50纳米：表面活性开始“翻脸”

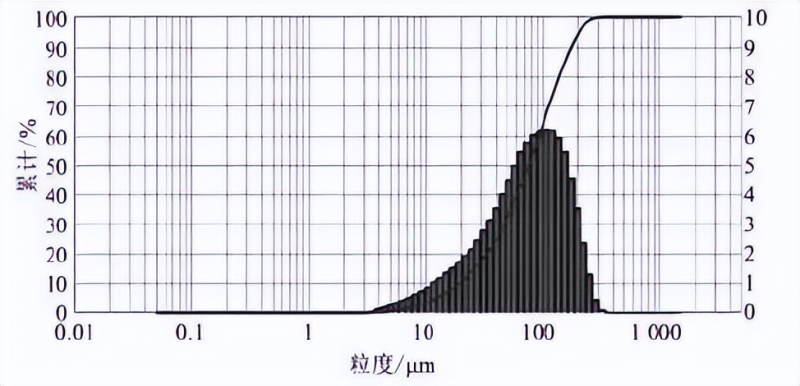

粒径60纳米的铬粉，比表面积能做到24.8 m²/g，体积密度1.03 g/cm³。粒径1微米时，比表面积降到23 m²/g，体积密度升到1.04 g/cm³。到了10微米，比表面积只有8.12 m²/g，体积密度冲到2.11 g/cm³。

从60纳米到10微米，粒径差了近两百倍，但比表面积的变化并不均匀——表面活性在亚微米以下才会真正“翻脸”。

催化剂领域，铬的氧化态是关键变量

负载型铬催化剂的应用很广，原因是铬能呈现多种氧化态，从晶态Cr₂O₃颗粒到团簇再到单原子，结构形态直接决定催化活性和选择性。

一项关于CeO₂负载铬催化剂的研究显示，Cr₂O₃纳米颗粒在氧化条件下会重新分散成孤立铬位点。过程涉及颗粒非晶化和Cr³⁺氧化为可移动的Cr⁶⁺，这些迁移物种在载体表面稳定下来，部分被氧空位还原为Cr⁵⁺。在CeO₂上这个现象很明显，到了ZrO₂和TiO₂上速率变慢，γ-Al₂O₃和Nb₂O₅上几乎观察不到。载体的“可还原性”是驱动这个过程的底层逻辑。

制备方法，决定了粒径的下限

液相还原法是纳米铬粉的经典路线之一。以CrCl₃为原料，三乙基硼氢化钠做还原剂，聚乙烯吡咯烷酮做分散剂，PdCl₂做成核剂，在甲苯溶剂中反应，可以制备出平均粒径约50纳米的铬粉。

反应温度对粒径的影响很直接。室温下48小时几乎不反应，313K下48小时部分反应，323K下24小时完全反应，333K下12小时就能完成。温度继续升高反而坏事——还原剂挥发，有效用量减少，还原不充分。

粒径和用途的对应关系，一张表能说清

包装这件事，在纳米铬粉身上格外讲究

纳米铬粉表面活性高，敞口放几天可能就氧化变色。粒全的包装按量级分层：科研小样从10克起步，双层铝箔真空袋充氩气密封；中试量产装5到25公斤，食品级防静电内袋加干燥剂；工业装50到100公斤，外包装加厚纸箱或木箱。核心就一条：防氧化、防受潮、防污染。

市场不大，但方向在动

2025年全球铬纳米粉市场规模约0.47亿美元，预计2032年达到0.71亿美元，年复合增长率6.4%。应用分布上，冶金和合金仍是基本盘，但催化剂、导电涂料、半导体这些方向的占比在慢慢往上走。

上海粒全纳米材料有限公司这类企业做的事情，是把粒径、纯度、包装这些底层参数做稳。剩下的，取决于下游把纳米铬粉放进什么体系里。
