微米之下，性能拐点已至

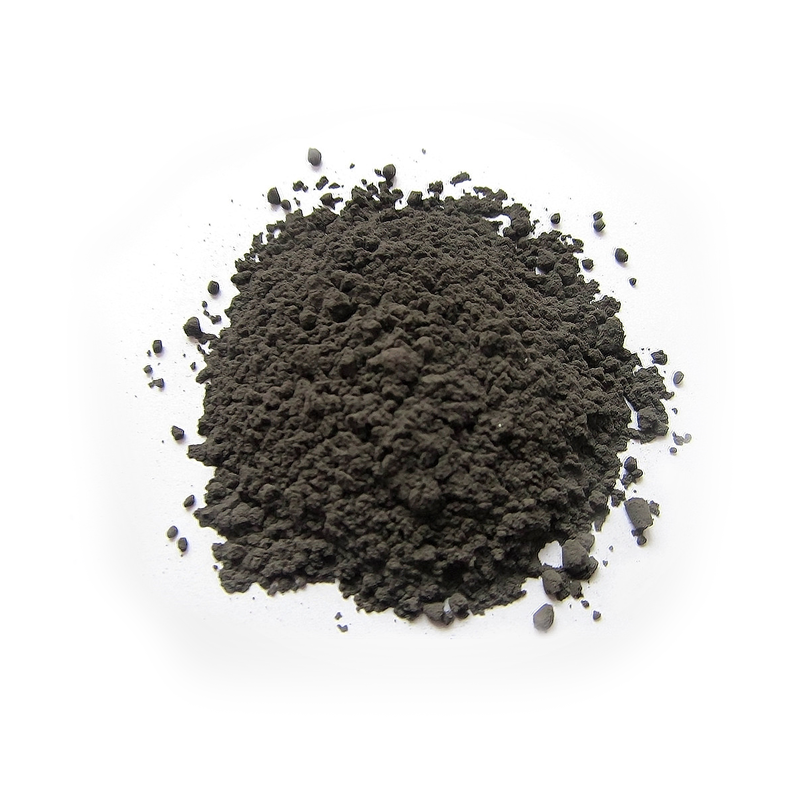

材料科学的进步，往往不取决于我们能用肉眼看到多大的物体，而在于我们能在微观尺度上对物质进行何种程度的操控。当钼被制备至纳米级别，高熔点、良好导电性与耐腐蚀性这些固有禀赋，在量子尺寸效应与表面效应的催化下，释放出远超传统粗晶材料的应用潜能。以比表面积为例，60nm级纳米钼粉的比表面积可达10 m²/g，较之微米级产品的4 m²/g成倍提升——这意味着更多的表面活性位点与更高的反应效率。在硬质合金与耐磨涂层中，纳米钼粉的加入能显著细化晶粒，硬度与韧性得以兼得，使高端刀具、模具在极端工况下的使用寿命大幅延长。而在电子行业，凭借优异的导电性和烧结活性，纳米钼粉正成为MLCC电容、导电浆料及芯片封装材料中不可或缺的组成部分，在元器件小型化、高集成度的演进趋势中扮演着愈发关键的角色。此外，在能源化工领域，高比表面积带来的丰富活性位点，使其在加氢脱硫、析氢反应等催化场景中展现出传统材料难以比拟的潜力——可以说，纳米钼粉的应用版图正在从传统冶金向高端制造、清洁能源等领域加速拓展。

从理论到工业，横亘着一道工艺鸿沟

然而，纳米材料令人瞩目的性能优势，要转化为工业量产中的稳定价值，中间横亘着制备工艺与品质管控的现实沟壑。纳米粉体极易团聚、氧含量难以精确控制、批次间稳定性不佳，这些困扰行业的共性难题，根源往往不在于单一环节的疏漏，而是贯穿于成核、生长、表面钝化到后处理的全链条。尤其是对于钼这种高熔点金属（密度约9.5 g/cm³），如何在纳米尺度上兼顾粒径均匀性与纯度保持，本身就是一项极具挑战性的系统工程。研究表明，采用微波烧结工艺，纳米钼粉的烧结激活能可低至203.65 kJ/mol，远低于传统烧结方式，且相对密度可达98%以上——这一数据印证了工艺优化对纳米钼粉性能释放的关键作用。换言之，谁能在制备端建立起从微观形貌到宏观性能的稳定映射关系，谁就握住了纳米钼粉产业化的钥匙。

深耕制备，上海粒全的双重把控

面对这些技术深水区的挑战，上海粒全纳米材料有限公司选择了一条从底层工艺着手的深耕之路。依托PVD/CVD（物理/化学气相沉积法）、等离子弧气相合成等多元化技术路线，粒全在纳米钼粉的粒径分布控制与纯度提升方面积累了丰富的工艺数据库，产品纯度稳定在99.9%以上。其产品线覆盖从50纳米级超细粉末到亚微米级球形粉，能够针对硬质合金、电子浆料、催化载体等不同应用场景，提供定制化的粒度分布、颗粒形貌及表面状态方案。更为重要的是，上海粒全将品控前移至工艺设计阶段，通过对反应温度、气压、气相等关键参数的精细化调节，在源头上保障批次间的一致性与可重复性，帮助下游客户迈过“材料适配”的第一道门槛。

交付不是最后一环，而是关键一环

纳米材料的价值链条并不止于制备——如何让高活性的纳米钼粉在离开产线后依然“保持状态”，同样考验着供应商的系统能力。纳米颗粒表面能极高，在运输和储存过程中极易因接触空气或水分而发生氧化、团聚，导致到货性能与出厂数据出现偏差。针对这一痛点，上海粒全纳米材料有限公司建立了从10克科研小包装到百公斤工业大包装的全场景供应体系，通过惰性气体密封、高阻隔防潮膜、真空封装等专业化防护措施，确保产品在物流与仓储环节中的性能无损。这种对“交付质量”的执着，实则是对纳米材料从生产到应用全链路闭环管理的深刻理解——毕竟，用户拿到手中的粉末状态，才是真正的价值兑现时刻。

不止于供应商，更是解决方案的共创者

从更宏观的产业视角来看，全球纳米钼粉需求正稳步攀升，但市场对供应商的期待已悄然升级：不再是简单的“产品提供者”，而是能够深入理解应用场景、协同解决技术难题的“解决方案共创者”。上海粒全纳米材料有限公司正积极融入这一角色转变——不仅仅是稳定输出高纯度、窄分布的纳米钼粉，更是通过灵活的技术支持与定制化服务，深度参与到客户从实验室配方调试到规模化量产导入的全过程。这种以应用为导向的服务延伸，使得粒全与客户之间不再是简单的买卖关系，而是建立在技术互信基础上的长期协作。

于微毫处，构筑制造的坚实基石

在微观世界的精密构建中，每一颗均匀、高纯的纳米钼粉颗粒，都是构筑高端制造宏伟大厦的坚实基石。从航空航天的高温合金到半导体领域的精密器件，从新能源催化到医用植入涂层，纳米钼粉的应用边界仍在不断拓展。而上海粒全纳米材料有限公司，正以其对材料本征特性的深刻尊重、对制备工艺的持续打磨，以及从交付到应用的全链条服务能力，在纳米钼粉这一细分赛道上留下扎实而深刻的足迹。
